Замена вентилятора охлаждения в нетбуке Gateway KAV60 LT2016U
Это руководство по ремонту, показывающее, как снять вентилятор охлаждения. Причины замены этой детали: сильный шум, повреждение, возможное оплавление из‑за перегрева ноутбука или выполнение на компьютере слишком ресурсоёмкого программного обеспечения.
Шаг 1
Разблокируйте кнопку в верхнем левом углу на задней стороне ноутбука (чтобы была видна красная метка).
Шаг 2
Аккумулятор теперь должен легко извлекаться.
Шаг 3
Начните с извлечения аккумулятора из устройства.
Шаг 4

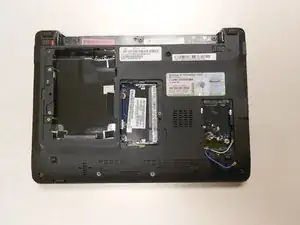

Далее выньте оперативную память, жёсткий диск и Wi‑Fi‑карту, чтобы они не повредились при дальнейших работах.
Шаг 5

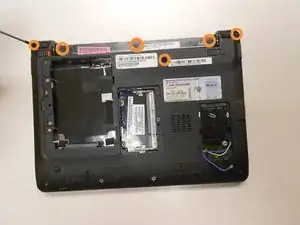

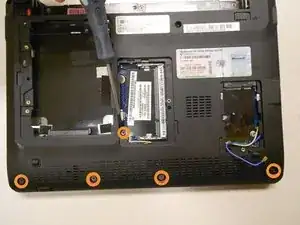

Отверткой, указанного типа, снимите все 11 показанных винтов на нижней панели ноутбука.
Шаг 6

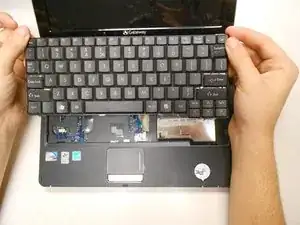

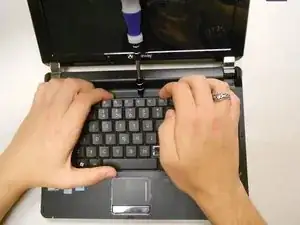

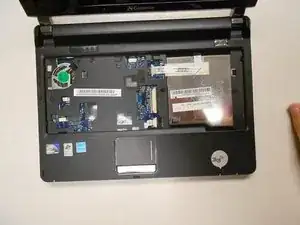

Поднимите клавиатуру, выполнив точно то, что показано на первой фотографии. Подведите головку пластиковой лопатки и подденьте клавиатуру, отщёлкнув фиксаторы.
Шаг 7

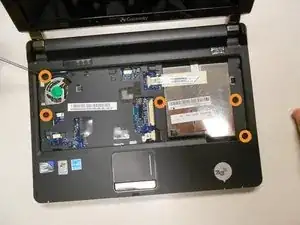

Удалите 5 винтов, отмеченных кружками, отвёрткой Phillips #0.

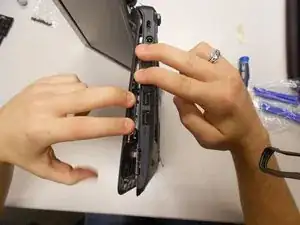

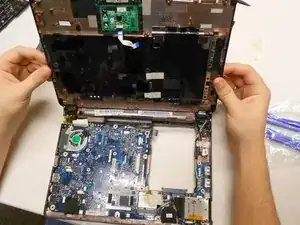

Осторожно отделите заднюю крышку от передней, используя руки или пластиковую лопатку.
Шаг 8

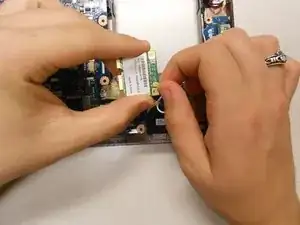

Отверните этот один винт, чтобы снять Wi‑Fi‑карту.
Затем отсоедините к ней провода и извлеките карту.
Шаг 9

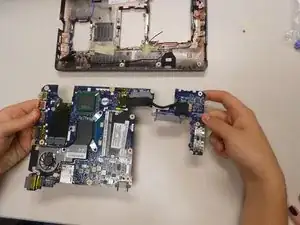

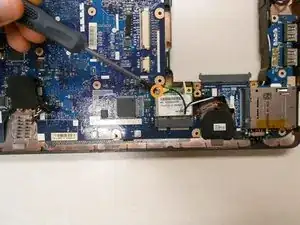

Используйте отвёртку Phillips #00, чтобы открутить эти 3 маленьких винта, чтобы можно было снять материнскую плату.
Затем извлеките её из основания корпуса.
Шаг 10

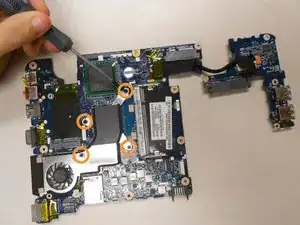

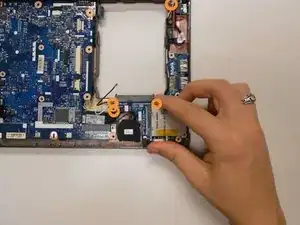

Используйте отвёртку Phillips #00, чтобы открутить 4 отмеченных винта.
Шаг 11

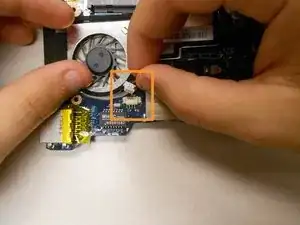

Отключите провода от материнской платы.
Вентилятор теперь должен быть полностью отключён и готов к замене.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
