Замена вентилятора Lenovo Ideapad 320-15ABR

Прежде чем продолжить, убедитесь, что компьютер выключен и не подключен к источнику питания.

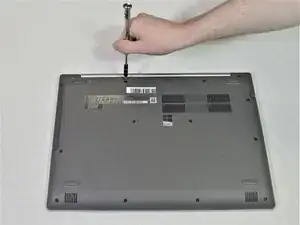

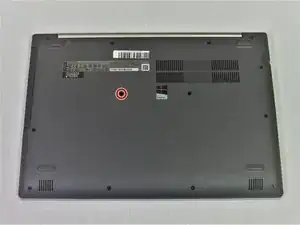

Удалите один винт Phillips #1 длиной 7 мм, крепящий оптический привод.

Храните винты аккуратно, их легко потерять. Рекомендуется использовать магнитный коврик для проекта.

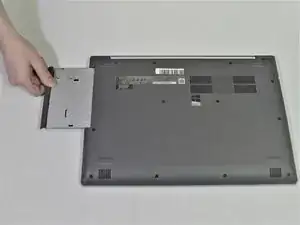

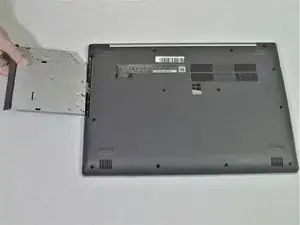

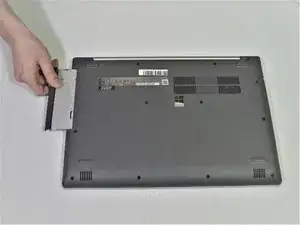

Осторожно снимите кронштейн оптического привода, оттянув рамку от корпуса ноутбука.

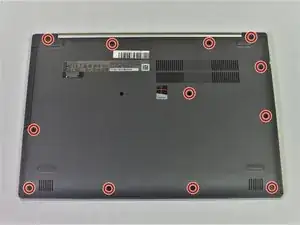

Используя отвертку Phillips #1, удалите двенадцать винтов по периметру задней крышки ноутбука.

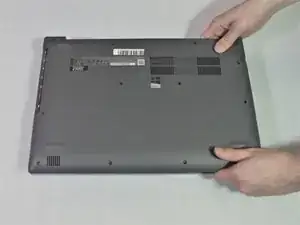

С помощью открывающего инструмента подденьте заднюю крышку.

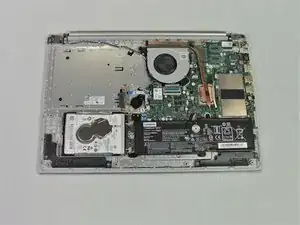

Снимите заднюю панель, потянув её вверх и от корпуса ноутбука.

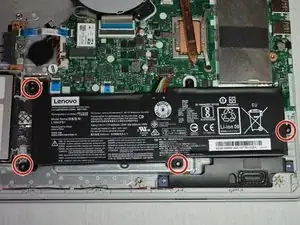

Удалите четыре винта длиной 6 мм с помощью отвертки Phillips #1.

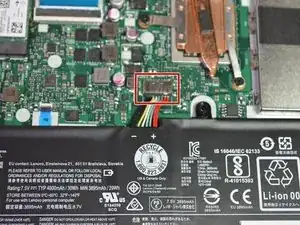

Отсоедините разъем аккумулятора, потянув параллельно материнской плате в сторону аккумулятора.

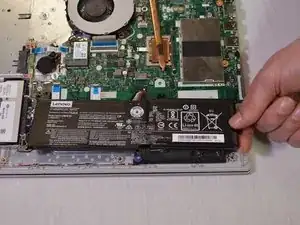

Снимите аккумулятор.

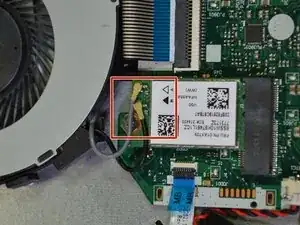

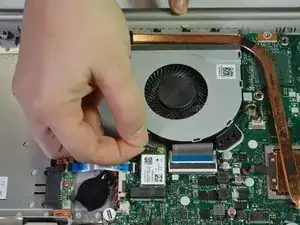

Отсоедините черный и серый провода, слегка потянув их.

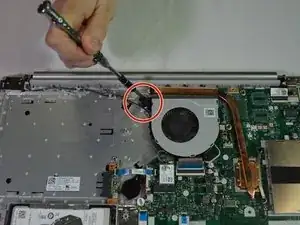

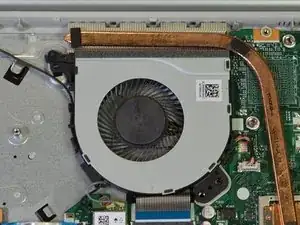

Удалите винт Phillips #1 длиной 6 мм, крепящий вентилятор к ноутбуку.

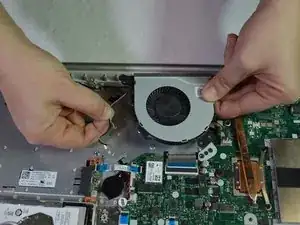

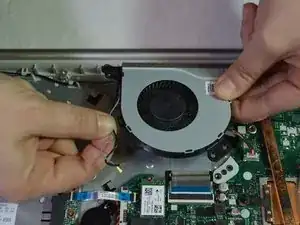

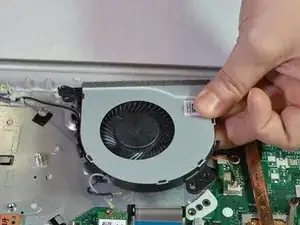

Поднимите вентилятор слегка и прямо вверх и размотайте черный и серый провода от вентилятора.

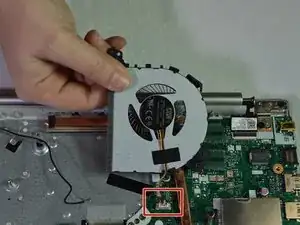

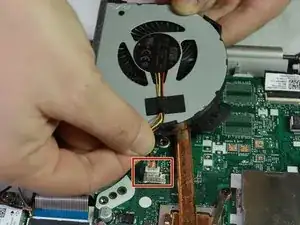

Определите красный, черный, желтый и коричневый провода, идущие от задней части вентилятора и подключенные к материнской плате с помощью белого разъема.

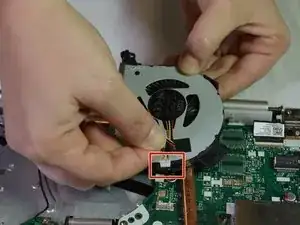

Медленно потяните и покачайте белый разъем, пока он не выйдет из ноутбука.

Установите новый вентилятор.
