Замена материнской платы Lenovo Ideapad 320-15IAP
В этом руководстве показано, как заменить материнскую плату в Lenovo Ideapad 320-15IAP. Проще говоря, материнская плата отвечает за обработку всех входных сигналов и отображение выходной информации на экране. Она обеспечивает связь между различными компонентами компьютера. Отказы материнской платы обычно проявляются невозможностью включить компьютер, проблемами при запуске, частыми и сильными сбоями или зависаниями, а также общим некорректным функционированием устройства. Если вы сталкиваетесь с такими проблемами и устранение неисправностей исключило большинство других компонентов, замена материнской платы может вернуть к жизни ваш уже неисправный ноутбук.
Шаг 1

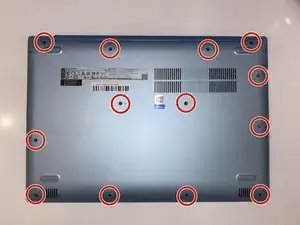

Открутите тринадцать винтов 6,5 мм на задней панели крестовой отверткой Phillips #0.
Выньте лоток CD-привода при помощи приспособления для раскрытия после того, как все винты будут удалены.

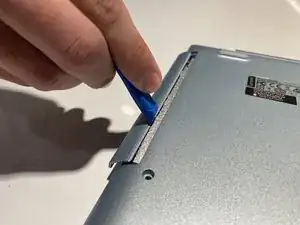

Используйте приспособление для раскрытия, чтобы снять корпус с ноутбука, поддев и приподнимая заднюю панель по краям корпуса.
Шаг 2

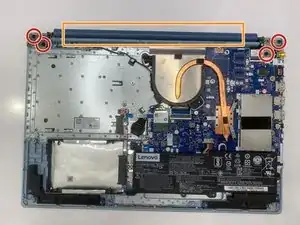

Открутите четыре винта 4,5 мм в креплениях экрана крестовой отверткой Phillips #0.

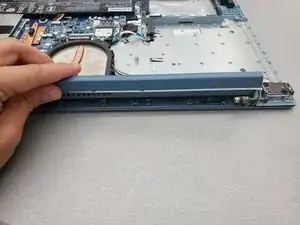

Осторожно снимите защиту проводов с задней части корпуса. Вы можете услышать треск — это нормально, так как защёлки разъединяются при вытягивании.
Шаг 3

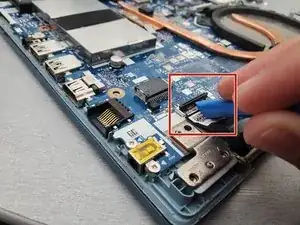

Отсоедините кабель дисплея, приподняв чёрную планку ZIF-разъёма с помощью приспособления для раскрытия и аккуратно вытянув кабель.
Отсоедините два коаксиальных кабеля от модуля Wi‑Fi, аккуратно подтянув провода вверх.

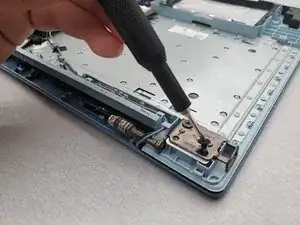

Подденьте крепления экрана и приподнимите их с помощью приспособления для раскрытия.
Полезно поднимать оба крепления одновременно, но для извлечения материнской платы достаточно приподнять только правое крепление.
Шаг 4

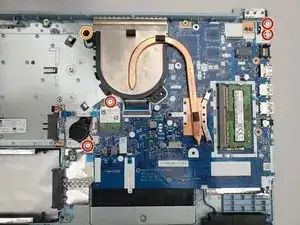

Открутите четыре серебристых винта 3 мм на материнской плате крестовой отверткой Phillips #0.
Открутите один чёрный винт 6 мм крестовой отверткой Phillips #0.

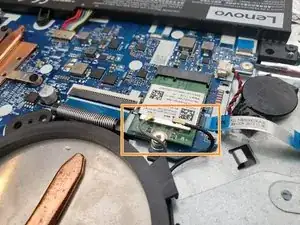

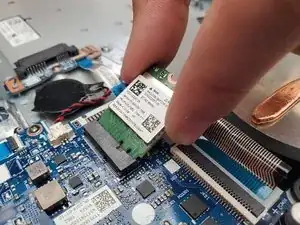

Откручивание одного из серебристых винтов вызовет подъём модуля Wi‑Fi. Если ваша новая материнская плата не поставляется с модулем Wi‑Fi, извлеките модуль и установите его на новую плату.
Шаг 5

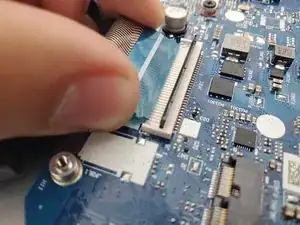

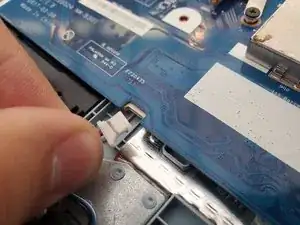

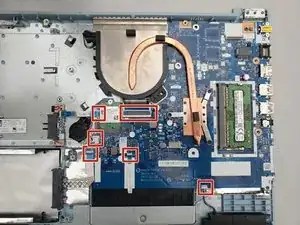

Снимите шесть ленточных кабелей, приподняв фиксирующие чёрные язычки их ZIF‑разъёмов шпуджером, затем аккуратно вытяните кабели.
Шаг 6
Аккуратно извлеките материнскую плату, следя за тем, чтобы никакие кабели не тянулись и не зацеплялись в процессе.
Если на вашей новой материнской плате не установлены модули оперативной памяти, возможно, потребуется перенести старые модули перед установкой. Смотрите это руководство, чтобы узнать, как это сделать.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
