Замена тачпада Lenovo Ideapad 320-15IAP

Открутите тринадцать винтов 6,5 мм с задней панели крестовой отверткой Phillips #0.

Выньте лоток для дисков при помощи инструмента для открытия, когда все винты будут удалены.

Используйте инструмент для открытия, чтобы снять корпус с ноутбука, поддевая заднюю панель по краям корпуса.

Открутите четыре винта 4,5 мм на креплениях экрана, используя крестовую отвертку Phillips #0.

Осторожно оттяните защиту проводов с задней части корпуса. Вы можете услышать треск — это нормально, так как фиксирующие защёлки отпускаются при натяжении.

Отключите кабель дисплея, подняв чёрный язычок ZIF-разъёма инструментом для открытия и аккуратно вынув кабель.

Отключите два коаксиальных кабеля от модуля Wi‑Fi, аккуратно потянув провода вверх.

Поднимите крепления экрана, поддев их инструментом для открытия.

Может быть удобнее одновременно поддеть оба крепления, но для снятия материнской платы достаточно поднять только правое, под которым размещается плата.

Открутите четыре серебристых винта 3 мм на материнской плате крестовой отверткой Phillips #0.

Открутите один чёрный винт 6 мм крестовой отверткой Phillips #0.

Откручивание одного из серебристых винтов заставит модуль Wi‑Fi приподняться. Если новая материнская плата не комплектуется модулем Wi‑Fi, извлеките карту и установите её на новую плату.

Снимите шесть ленточных кабелей, подняв фиксирующие чёрные язычки их ZIF‑разъёмов плоским лопаточником и аккуратно вынув кабели.

Осторожно извлеките материнскую плату, убедившись, что никакие кабели не натягиваются и не застревают в процессе.

Если на новой материнской плате не установлены модули оперативной памяти, возможно, потребуется перенести старые планки перед установкой. Смотрите это руководство, чтобы узнать, как это сделать.

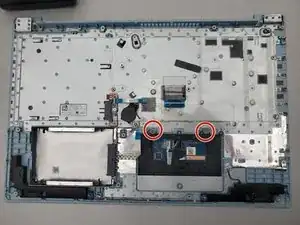

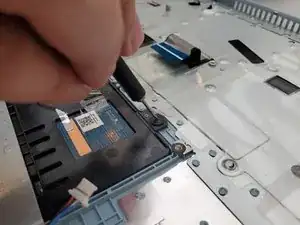

Удалите два винта 2,5 мм крестовой отверткой Phillips #0 с верхнего края трекпада.

Поднимите трекпад за верхний край, чтобы извлечь его из отсека ноутбука.

При обратной установке тачпада вставляйте сначала нижний край.
