Lenovo IdeaPad 3-1481W000NGUS Замена платы ввода-вывода
Используйте это руководство для замены неисправной или выходящей из строя платы ввода-вывода в Lenovo IdeaPad 3-1481W000NGUS.
Плата ввода-вывода отвечает за подключения слота SD-карты и разъема для наушников. Внутри она также управляет кнопкой сброса и кнопкой питания. Если SD-карты не читаются, звук через наушники хрипит или тихий, либо компьютер не удается сбросить или включить, причиной может быть плата ввода-вывода.
Перед использованием этого руководства обязательно просмотрите страницу по устранению неполадок. Часто проблемы со звуком и подключениями можно исправить без замены платы ввода-вывода.
Никогда не работайте с электронным устройством, подключенным к источнику питания. Перед началом убедитесь, что ноутбук полностью выключен, а адаптер питания отключен. Выполняйте шаги в указанном порядке, так как аккумулятор должен быть отключен до отсоединения других разъемов.
Шаг 1
Разместите ноутбук так, чтобы нижняя часть была обращена вверх.
Отверткой Phillips #00 удалите шесть винтов длиной 7 мм.
Отверткой Phillips #00 удалите четыре винта длиной 4 мм.
На протяжении всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.
Шаг 2
Подденьте боковые части задней крышки инструментом для открытия iFixit. Затем приподнимите и снимите крышку.
При снятии панели вы можете услышать щелчки. Это нормально!
Шаг 3

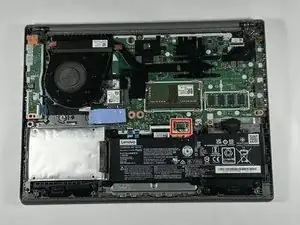

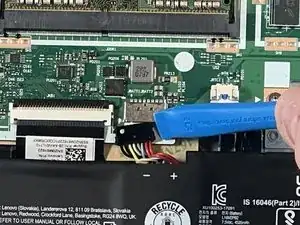

Используя ноготь или инструмент для вскрытия, аккуратно вытащите и отсоедините кабель аккумуляторного блока.
Не тяните за кабели.
Шаг 4

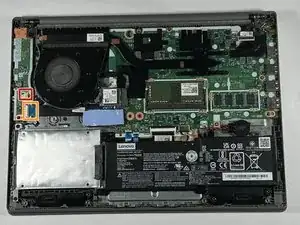

Отсоедините кабель динамиков.

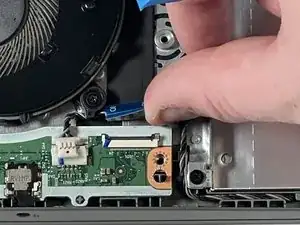

Отсоедините кабель платы ввода-вывода.
Кабель платы ввода-вывода чрезвычайно хрупкий и использует разъем с нулевым усилием вставки (ZIF).
Шаг 5

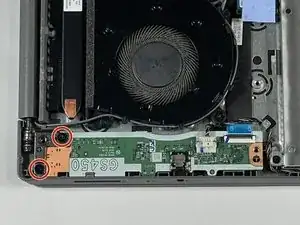

Отверткой Phillips #00 удалите два винта длиной 4 мм от петли экрана.

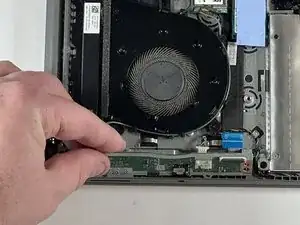

Используя инструмент для вскрытия, отведите петлю в сторону от платы ввода-вывода.
Шаг 6

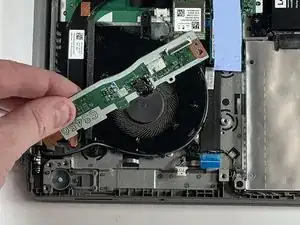

Поверните плату ввода-вывода и вытащите её.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
