Замена материнской платы Lenovo ThinkPad L440

Откройте ноутбук, чтобы получить доступ к кнопке питания.

Удерживайте кнопку питания в правом верхнем углу до полного выключения устройства.

Переверните ноутбук так, чтобы его нижняя часть оказалась сверху.

На левой стороне под выступающей панелью сдвиньте переключатель влево к символу «разблокировано». Повторите то же самое на правой стороне, сдвинув переключатель вправо к символу «разблокировано».

С верхней части ноутбука сдвиньте выступающую панель в сторону, выведите ее из пазов и извлеките аккумулятор из устройства.

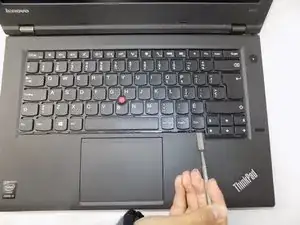

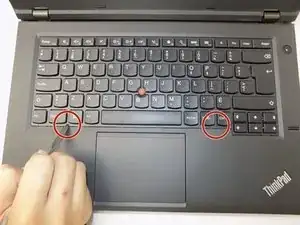

Вставьте острый конец лопатки сначала в паз с левой стороны и осторожно надавите вверх, пока рама вокруг клавиатуры не начнет подниматься. Повторите то же самое с другой стороны.

Лопатка, используемая в этом руководстве, НЕ является антистатической. Будьте осторожны при работе с устройством.

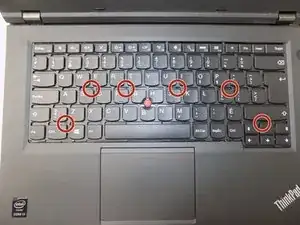

Ослабьте шесть винтов с фиксаторами с помощью отвертки Phillips #00.

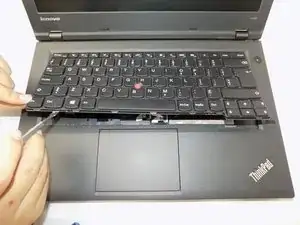

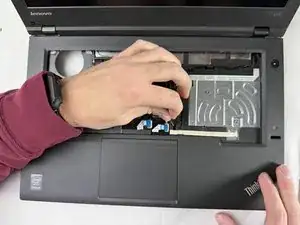

Поднимите край клавиатуры тупой стороной лопатки и плавно потяните вверх и на себя. Положите клавиатуру плоско на тачпад.

Будьте осторожны — клавиатура всё ещё подключена к ноутбуку с помощью шлейфов.

Чтобы собрать устройство, аккуратно нажмите на клавиатуру по всем краям.

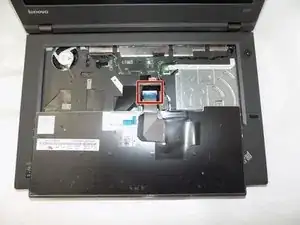

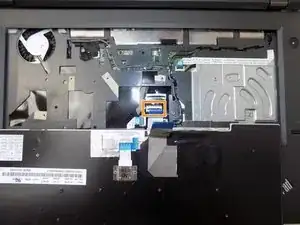

Поднимите черную защелку над разъемами вверх, в сторону экрана, используя ноготь.

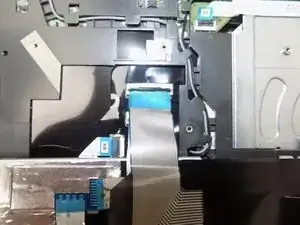

Возьмитесь за синнюю часть и осторожно потяните прямо на себя, чтобы отсоединить шлейф.

Повторите то же самое для второго, меньшего шлейфа.

Эти детали хрупкие и легко повреждаются. Действуйте медленно, аккуратно и тяните строго на себя.

Ослабьте четыре винта крепления на нижней панели ноутбука с помощью отвертки Phillips #0.

Эти четыре винта соединены с панелью через шайбы, поэтому они свободно проворачиваются при ослаблении и будут извлечены вместе с панелью.

Пальцами поднимите заднюю панель с левой стороны.

Извлеките 6-мм винт крепления привода с помощью отвертки Phillips #00.

Поверните ноутбук так, чтобы дисковод оказался перед Вами.

Захватите дисковод пальцами и потяните прямо на себя.

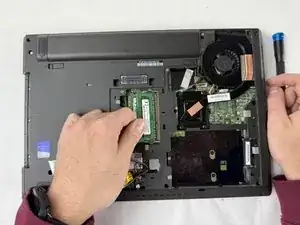

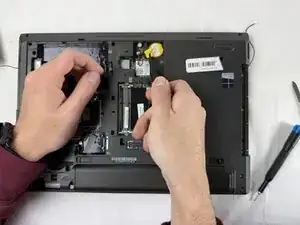

Разведите в противоположные стороны фиксаторы по бокам планки оперативной памяти.

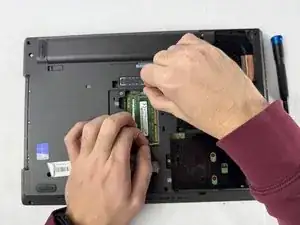

Извлеките планку оперативной памяти вверх и наружу.

Повторите то же самое для второй планки памяти.

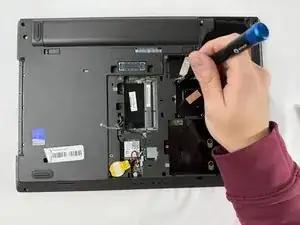

Извлеките один 3,5-мм винт рядом с жестким диском с помощью отвертки Phillips #00.

Извлеките жесткий диск из ноутбука.

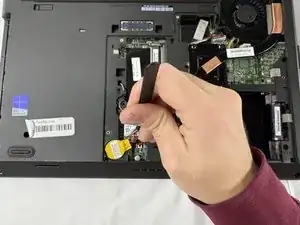

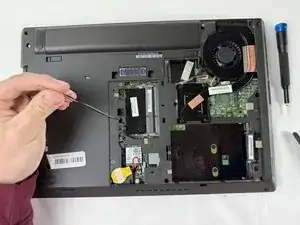

Пинцетом отсоедините черные и серые интернет-кабели с задней панели ноутбука и снимите их с коаксиальных разъемов.

Извлеките желтый элемент батареи CMOS из ноутбука.

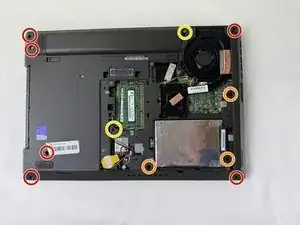

Извлеките шесть серебристых 3,5-мм винтов с помощью отвертки Phillips #00.

Извлеките три черных 6-мм винта с помощью отвертки Phillips #00.

Извлеките два черных 12-мм винта с помощью отвертки Phillips #00.

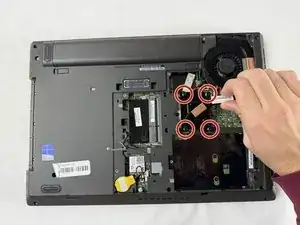

Полностью ослабьте четыре фиксированных винта в левой нижней части радиатора.

Снимите трос сбоку радиатора.

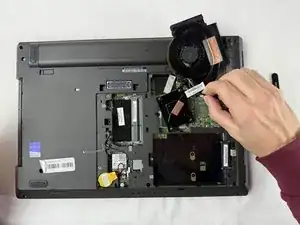

Вытяните радиатор из ноутбука.

Переверните компьютер передней стороной вверх.

Отсоедините чёрный кабель дисплея от материнской платы.

Снимите один чёрный винт длиной 6 мм, расположенный в центре клавиатуры.

Поднимите фиксатор на каждом шлейфе клавиатуры, чтобы отключить их от материнской платы.

Приподнимите компьютер и переместите кабели интернета с задней части на верхнюю панель устройства.

Продолжайте тянуть за провода, следуя по их маршруту, пока они полностью не освободятся из-под крышки материнской платы.

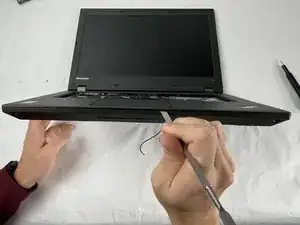

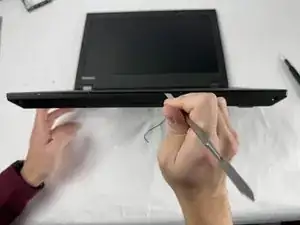

Вставьте металлическую лопатку в зазор между корпусом и остальной частью ноутбука.

Проведите лопаткой по краям компьютера.

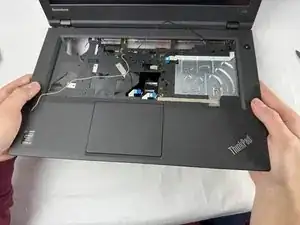

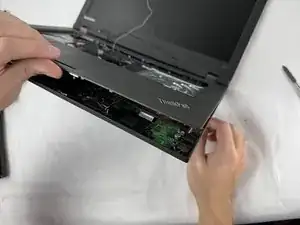

Отогните корпус в сторону от компьютера.

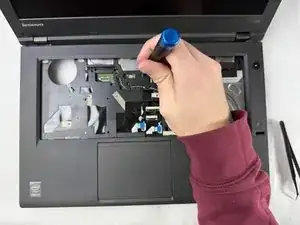

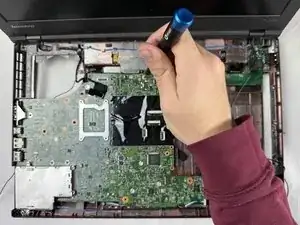

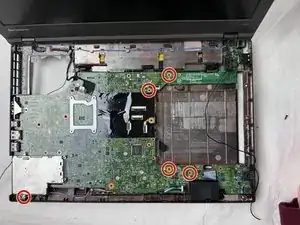

Открутите четыре чёрных винта длиной 6 мм с материнской платы с помощью отвёртки Phillips #00.

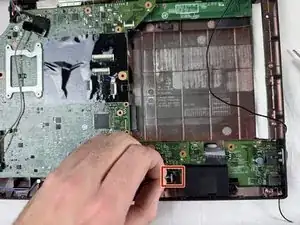

Отсоедините штекерный шлейф динамика в нижнем левом углу компьютера.

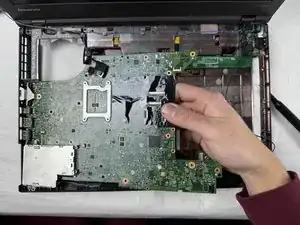

Отделите материнскую плату от компьютера, потянув её влево и наружу.

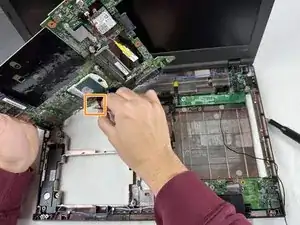

Отсоедините штекерный шлейф питания на задней стороне материнской платы.
