Замена вентилятора HP Pavilion g7-2275dx

Работа с устройством при включённом питании может привести к удару током. Перед началом выключите и отключите устройство от сети.

Переверните устройство так, чтобы нижняя панель была обращена вверх.

Батарея фиксируется защёлкой спереди и защёлками сзади.

Сдвиньте фиксаторы-замок влево, в сторону центра компьютера.

Поднимите батарею, повернув её вверх и от себя, затем вытяните её.

Чтобы вставить батарею обратно, совместите её с гнездом для батареи и отверстиями для фиксаторов. Затем поверните батарею к себе и нажмите вниз, пока защёлка не зафиксируется и не прозвучит щелчок.

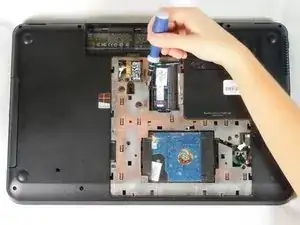

Отверните один винт Phillips #1 на задней панели.

Винт находится на пружине и прикреплён к панели. Он выскочит, но не отделится от задней панели.

Сдвиньте заднюю панель вниз и потяните её вверх.

Статическое электричество может повредить компоненты ноутбука. Наденьте антистатический браслет перед касанием жёсткого диска.

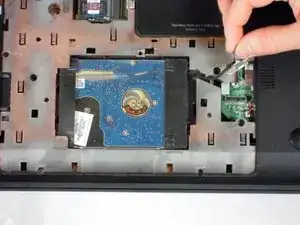

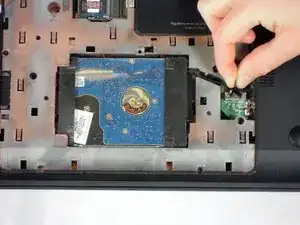

Используя чёрную ярлык на разъёме и/или инструмент для поддевания, приподнимите, чтобы отключить чёрный кабель жёсткого диска от зелёной платы.

Вытяните чёрный кабель вверх и из задней панели. Это облегчит извлечение жёсткого диска.

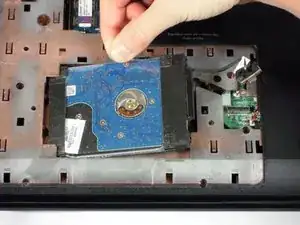

Осторожно потяните вверх пластиковую бирку, прикреплённую к жёсткому диску.

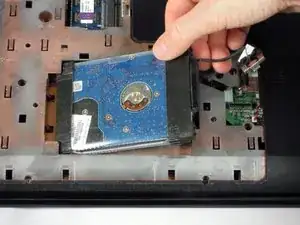

Поднимите жёсткий диск вверх и вправо, чтобы полностью вынуть его из ноутбука.

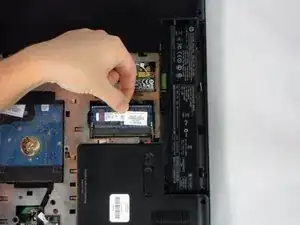

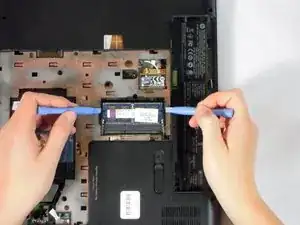

Используйте пальцы, пластиковые монтажные инструменты или плоскогубцы, чтобы отвести серебристые защёлки от оперативной памяти.

Оперативная память должна выскочить под углом примерно 35 градусов.

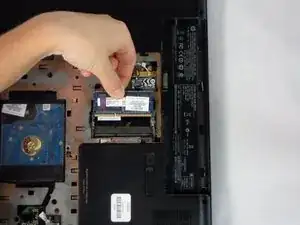

Осторожно вытяните модуль оперативной памяти прямо в том направлении, в котором он сейчас ориентирован.

При установке новой оперативной памяти поместите модуль в чёрный разъём под углом 35 градусов (он будет сидеть свободно), затем нажмите вниз, пока он не зафиксируется в серебристых защёлках.

Этот компьютер поддерживает два модуля оперативной памяти. Чтобы добавить второй модуль, повторите описанные выше шаги с верхним чёрным разъёмом. (Убедитесь, что у вас правильный размер и тип оперативной памяти перед установкой).

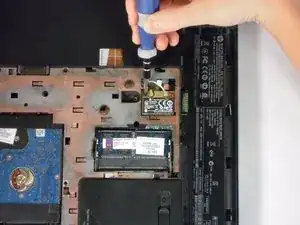

Используйте отвёртку Phillips #1, чтобы выкрутить чёрный винт Phillips #1 длиной 4 мм на беспроводной карте.

Используйте пластиковый инструмент для поддевания, чтобы приподнять беспроводную карту из её слота.

Снимите чёрный и белый провода с беспроводной карты, потянув их вверх.

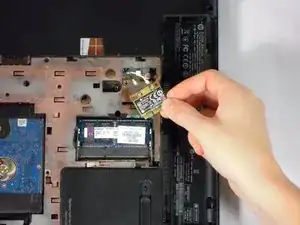

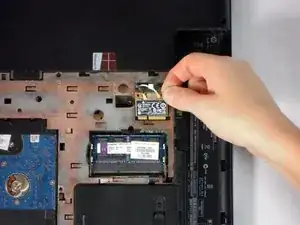

Удалите беспроводную карту.

Снимите шестнадцать винтов Phillips #1 длиной 7 мм.

Отверните винт Phillips #1 длиной 7 мм рядом с иконкой клавиатуры.

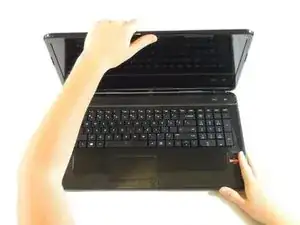

Переверните ноутбук и откройте экран.

К задней части клавиатуры присоединён ленточный кабель. Не поднимайте и не перемещайте клавиатуру более чем на пару сантиметров, прежде чем отключите ленточный кабель, иначе вы можете его повредить.

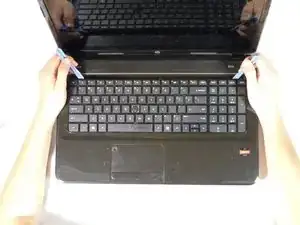

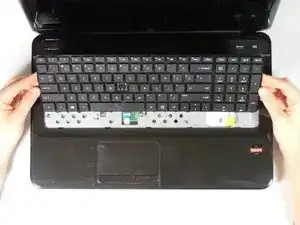

Осторожно приподнимите один из верхних углов клавиатуры инструментом для поддевания. Проведите инструментом вдоль верха клавиатуры, чтобы освободить её из корпуса. Потяните верх клавиатуры к себе на один–два сантиметра.

При поддевании клавиатура может издавать треск. Это нормально.

Поднимите клавиатуру вверх и от себя, она удерживается передними защёлками. Клавиатура ещё не отключена.

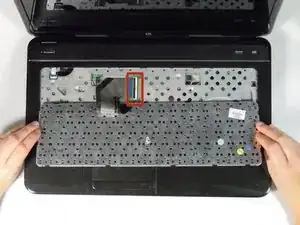

Осторожно поверните клавиатуру к себе, чтобы открыть серебристую ленточную шлейф‑ленту.

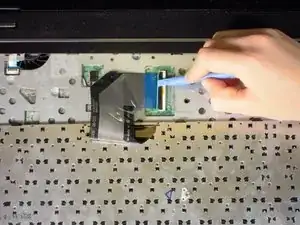

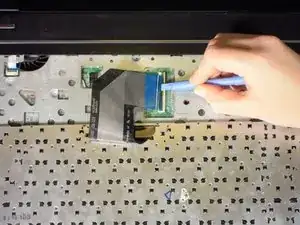

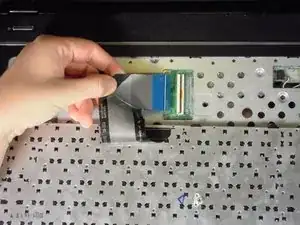

С помощью инструмента для поддевания поднимите чёрную защёлку вверх и вправо. Вытяните серебристую ленточную шлейф‑ленту влево — клавиатура теперь отсоединена от ноутбука.

Отверните четыре винта Phillips #1 длиной 7 мм на плате.

Используйте пластиковый инструмент для поддевания, чтобы приподнять белую защёлку вверх, в сторону экрана.

Оттяните белый кабель с синим наконечником от защёлки.

С помощью пластмассового инструмента для вскрытия подденьте боковую или угловую часть верхней панели. Проведите инструментом вокруг оставшейся части панели, чтобы освободить её от защёлок.

Если приходится прикладывать большую силу, возможно, Вы не удалили все необходимые винты. Проверьте ещё раз.

Вы должны услышать, как защёлки отсоединяются от платы.

Слишком быстрое или резкое поднимание верхней панели может повредить кабель динамика, который всё ещё подключён снизу.

Поверните верхнюю панель от себя, удерживая заднюю часть ближе к петле ноутбука, чтобы не повредить кабель динамика.

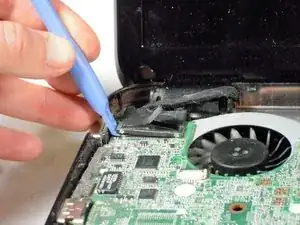

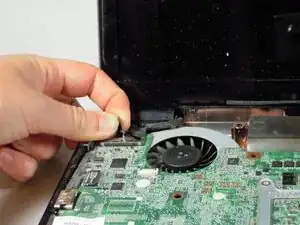

С помощью пластмассового инструмента для вскрытия отключите чёрный разъём динамика в правом верхнем углу материнской платы.

Отложите верхнюю панель в сторону до момента сборки ноутбука.

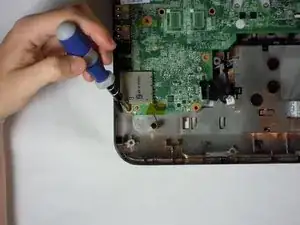

Отвинтите один винт Phillips #1 длиной 7 мм в нижнем левом углу материнской платы.

Поднимите чёрную защёлку кабеля оптического привода в нижнем левом углу материнской платы.

Отключите его от материнской платы пальцами или пластмассовым инструментом для вскрытия.

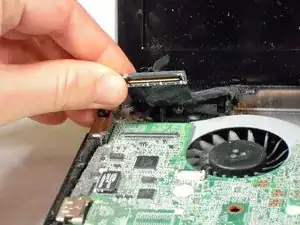

Поднимите большим черным кабель дисплея в верхнем левом углу материнской платы, используя пальцы или пластмассовый инструмент для вскрытия.

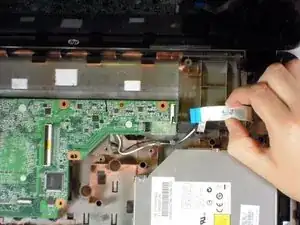

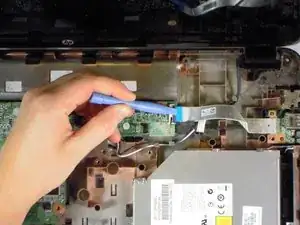

Используйте пластмассовый инструмент для вскрытия, чтобы поднять чёрную защёлку от серебристого кабеля в верхнем правом углу компьютера.

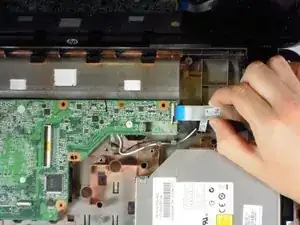

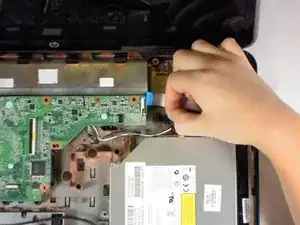

Оттяните серебристый кабель от материнской платы.

Прикладывая небольшое усилие, потяните чёрный кабель, расположенный ниже только что снятого серебристого кабеля, вправо и отведите в сторону.

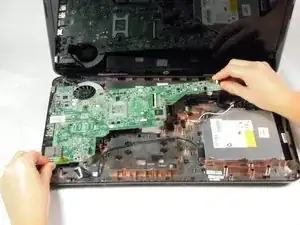

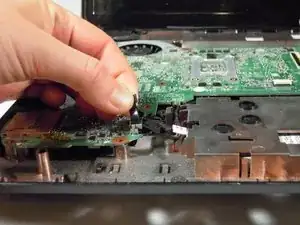

Поднимите правую сторону материнской платы под углом примерно 45 градусов и сдвиньте вправо, чтобы извлечь её.

Теперь, когда материнская плата извлечена, переверните её и начните работу с обратной стороны.

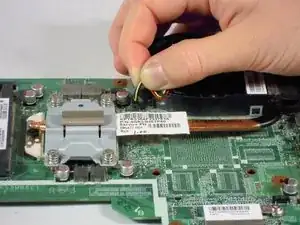

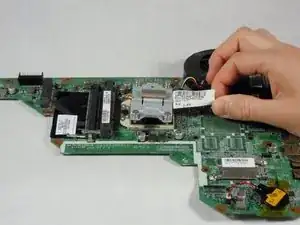

Снимите с материнской платы набор проводов красного, синего и жёлтого цветов.

Винты на радиаторе фиксируются стопорными элементами; они откручиваются, но не выпадают из радиатора. Будьте осторожны, не ослабляйте их слишком сильно, иначе можно повредить кронштейн на задней стороне процессора.

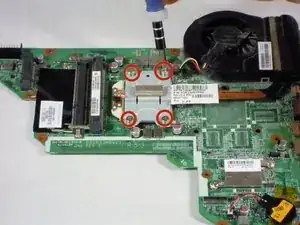

Отвинтите четыре винта на радиаторе, используя отвёртку Phillips #1.

При затяжке винтов при сборке затягивайте их в крест-образном порядке (начните с верхнего левого винта, затем нижнего правого, затем верхнего правого и наконец нижнего левого).

Поднимите кронштейн с материнской платы.

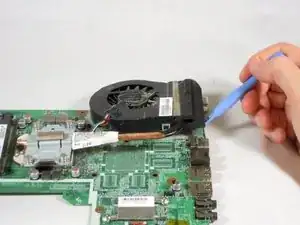

Поскольку вентилятор закреплён клеем, скорее всего потребуется ломик и небольшое усилие, чтобы поднять вентилятор и снять его с материнской платы.

Перед тем как снова прикрутить радиатор, нанесите тонкий слой термопасты на процессор. Для инструкции по нанесению термопасты можно обратиться к руководству iFixit по нанесению термопасты
