Замена экрана HP Pavilion g7-2275dx

Работа с устройством при включённом состоянии может привести к удару током. Перед началом выключите устройство и отключите его от сети.

Переверните устройство так, чтобы нижняя панель была направлена вверх.

Батарея зафиксирована защёлкой спереди и выступами сзади.

Сдвиньте фиксатор влево, в сторону центра компьютера.

Поднимите батарею, поворачивая её вверх и от себя, затем вытяните её наружу.

Чтобы снова установить батарею, совместите её с отсеком для батареи и отверстиями для выступов. Затем поверните батарею к себе и нажмите вниз, пока защёлка не зафиксируется и не прозвучит щелчок.

Отверните один винт Phillips #1 на задней панели.

Винт на пружине и прикреплён к панели. Он приподнимется, но не отделится от задней панели.

Сдвиньте заднюю панель вниз и потяните её вверх.

Используйте отвертку Phillips #1, чтобы отвинтить чёрный винт Phillips #1 длиной 4 мм на беспроводной плате.

Используйте пластиковый инструмент для открытия, чтобы вынуть беспроводную карту из её разъёма.

Поднимите чёрный и белый провода и снимите их с беспроводной карты.

Удалите беспроводную карту.

Удалите шестнадцать винтов Phillips #1 длиной 7 мм.

Отверните винт Phillips #1 длиной 7 мм рядом с иконкой клавиатуры.

Переверните ноутбук и откройте экран.

К задней части клавиатуры прикреплён ленточный кабель. Избегайте подъёма или перемещения клавиатуры более чем на пару дюймов, прежде чем отключить ленточный кабель, иначе вы можете повредить его.

Осторожно подденьте один из верхних углов клавиатуры при помощи инструмента для поддевания. Проведите инструментом вдоль верхней части клавиатуры, чтобы освободить её от корпуса. Потяните верхнюю часть клавиатуры к себе на один или два дюйма.

При поддевании клавиатура может издавать треск — это нормально.

Поднимите клавиатуру вверх и от себя, она удерживается защёлками спереди. Пока что она ещё не отключена.

Осторожно переверните клавиатуру к себе, чтобы открыть серебристую ленточную проводку.

Используя инструмент для поддевания, откиньте чёрный зажим вверх и вправо. Вытяните серебристую ленту наружу и влево, клавиатура теперь отсоединена от ноутбука.

Отверните четыре винта Phillips #1 длиной 7 мм на плате.

Используя пластиковый инструмент для поддевания, поднимите белый зажим вверх, в направлении экрана.

Отсоедините белый кабель с синей головкой от зажима.

С помощью пластикового инструмента подденьте боковую или угловую часть верхней панели. Проведите инструментом по периметру панели, чтобы освободить её от защёлок.

Если для этого требуется большое усилие, возможно, вы не удалили все необходимые винты. Проверьте ещё раз.

Вы должны услышать, как защёлки отсоединяются от платы.

Слишком быстрое или резкое поднятие верхней панели может повредить кабель динамика, который всё ещё прикреплён снизу.

Поверните верхнюю панель от себя, держите заднюю часть ближе к петле ноутбука, чтобы не повредить кабель динамика.

Используя пластиковый инструмент для поддевания, отключите чёрный разъём динамика в верхнем правом углу материнской платы.

Отложите верхнюю панель до момента сборки ноутбука.

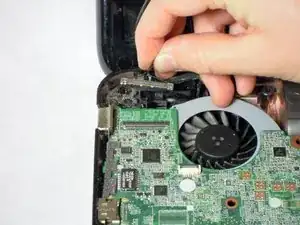

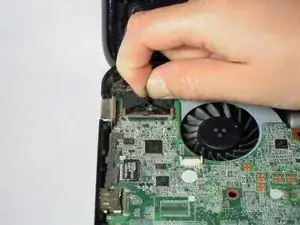

В левом верхнем углу отсоедините кабель монитора от материнской платы, подтянув за чёрную вкладку вверх.

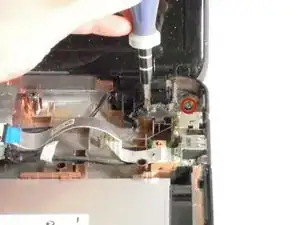

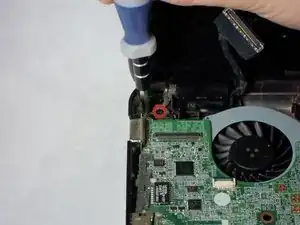

Отверните четыре чёрных винта Phillips #1 длиной 7 мм, которые крепят петли к корпусу.

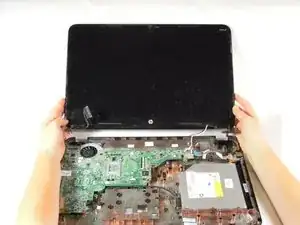

Снимите узел экрана с ноутбука.

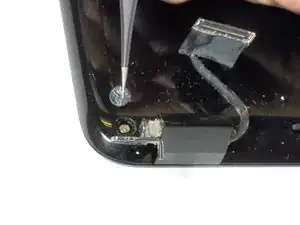

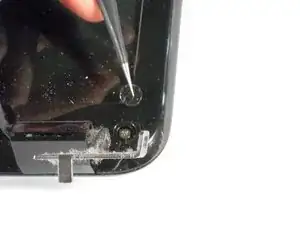

С помощью пинцета снимите две крышки винтов в нижней части экрана.

Выверните два винта Phillips #1 длиной 6 мм из нижней части экрана.

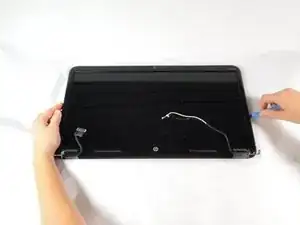

Гордо подденьте переднюю крышку экрана и снимите её. Проводите инструментом для поддевания по периметру передней панели.

Выверните шесть винтов Phillips #1 длиной 5 мм.

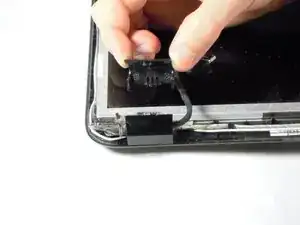

Снимите две чёрные крышки петель.

Будьте осторожны при перемещении экрана — вы можете повредить кабель монитора и веб-камеры.

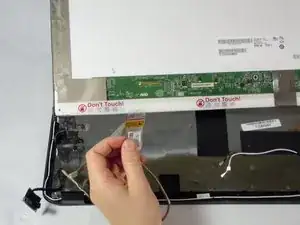

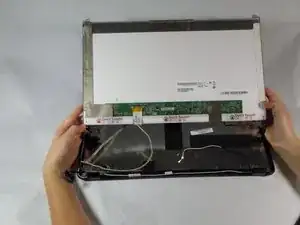

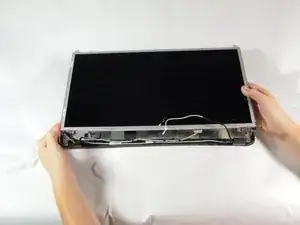

Aкуратно выньте экран из корпуса. Поверните экран лицевой стороной к себе и отключите кабель веб-камеры.

Отделите кабель веб-камеры от экрана.

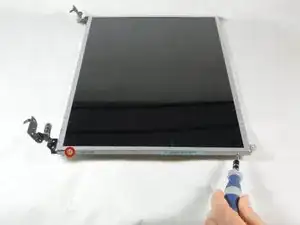

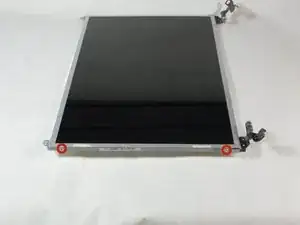

Выверните четыре винта Phillips #1 длиной 4 мм по бокам экрана.

Снимите два узла петель.
