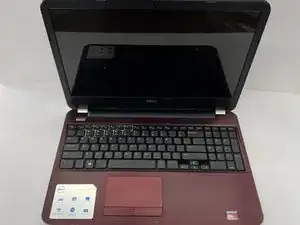

Замена вентилятора Dell Inspiron M531R-5535
Используйте это руководство, чтобы заменить вентилятор в ноутбуке Dell Inspiron M531R-5535.
Вентилятор — важный компонент для предотвращения перегрева компьютера. Вентилятор обеспечивает охлаждение аппаратных компонентов, благодаря чему работа компьютера становится более стабильной.
Перед началом работы убедитесь, что ноутбук полностью выключен и отключён от всех источников питания.
Шаг 1

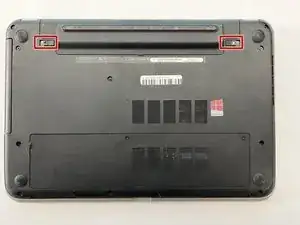

Переверните ноутбук и разблокируйте аккумулятор.

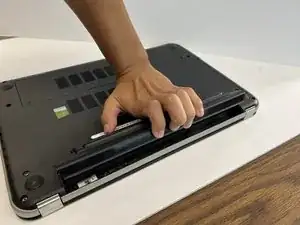

Поднимите и извлеките аккумулятор.
Шаг 2
Ослабьте два винта Phillips #1, чтобы снять лоток.
Винты остаются в лотке.
Шаг 3
Открутите винт Phillips #1 длиной 3.6 мм.
Выдвиньте CD-привод.
Шаг 4

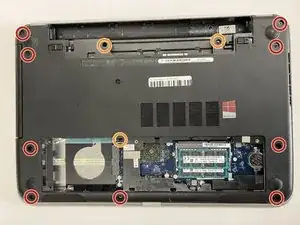

Отвинтите девять винтов Phillips #1 длиной 5.7 мм.
Отвинтите три винта Phillips #1 длиной 5.6 мм.
Три винта Phillips #1 длиной 5.6 мм тоньше.
Затем переверните ноутбук и откройте его, чтобы получить доступ к клавиатуре.
Шаг 5

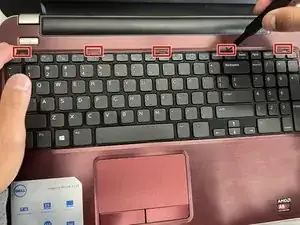

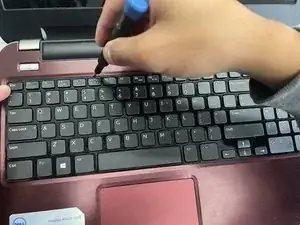

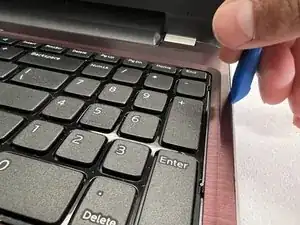

Используйте нейлоновую лопатку или пластиковый инструмент для открывания, чтобы нажать на отмеченные защёлки клавиатуры.
Шаг 6

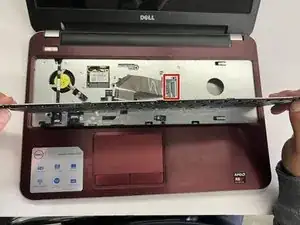

Поднимите клавиатуру.

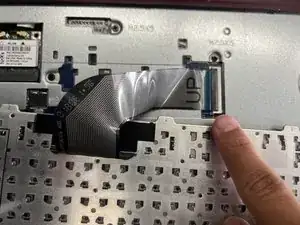

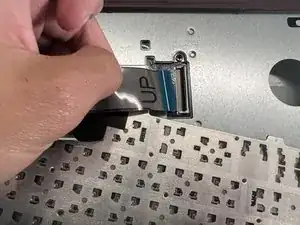

Поднимите чёрную защёлку ZIF и вытащите шлейф клавиатуры.
Шаг 7

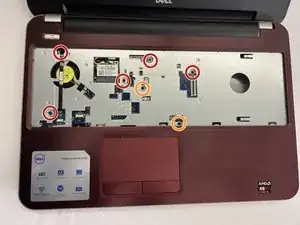

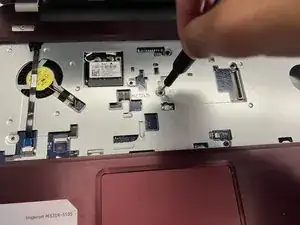

Отвинтите пять винтов Phillips #1 длиной 5.6 мм.
Отвинтите два винта Phillips #1 длиной 3.6 мм.
Шаг 8

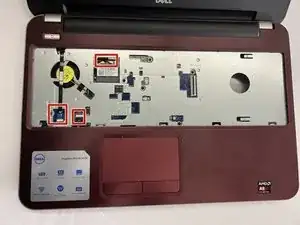

Отключите все отмеченные кабели.
Шаг 9
С помощью инструмента для вскрытия осторожно подденьте корпус с боковой стороны.
Шаг 10
Отвинтите винт Phillips #1.

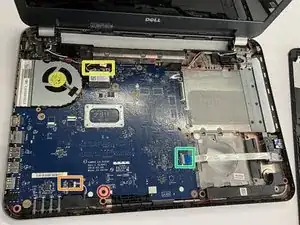

Вытащите белый разъём, чтобы отключить кабели от материнской платы.
Поднимите золотые разъёмы (MHF4), чтобы отключить кабели, подключенные к модулю WLAN.
Поднимите белую защёлку и вытяните шлейф, чтобы отключить его от материнской платы.
Шаг 11
Переверните материнскую плату.

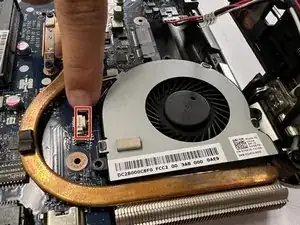

Вытащите белый разъём, чтобы отключить вентилятор.
Поднимите вентилятор и извлеките его с материнской платы.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
