Замена модуля дисплея Dell Inspiron 13z N311z
В этом руководстве мы покажем, как снять и заменить модуль дисплея.
Шаг 1
Выполните инструкции в разделе «Перед началом».
Снимите два винта, крепящих панель дисплея к корпусу.
Шаг 2
Переверните компьютер и откройте дисплей на максимальный угол.
Шаг 3
Запомните способ прокладки кабелей антенны мини-карты и кабелей дисплея. Извлеките кабели из направляющих.
Шаг 4

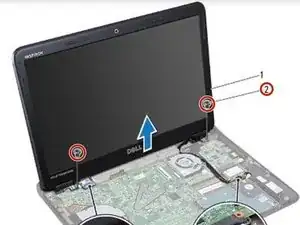

Снимите два винта (по одному с каждой стороны), крепящих модуль дисплея к основанию компьютера.
Шаг 5

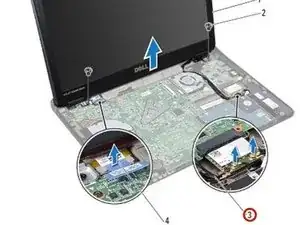

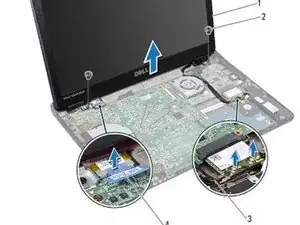

Запомните способ прокладки кабелей и отсоедините кабель дисплея и кабели антенны карты беспроводной связи от разъёмов на мини-плате.
Шаг 6

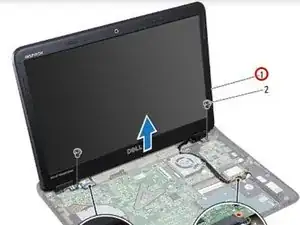

Приподнимите и снимите модуль дисплея с основания компьютера.
Шаг 7
Установите НОВЫЙ модуль дисплея на место и установите на место два винта (по одному с каждой стороны), крепящих модуль дисплея к основанию компьютера.
Шаг 8
Проложите кабели антенны мини-карты и кабель дисплея через паз в основании компьютера.
Шаг 9
Подключите кабель дисплея к разъёму на системной плате.
Завершение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
