Замена сборки дисплея Dell Inspiron 13 N3010

Ноутбуки

В этом руководстве мы покажем, как удалить и заменить сборку дисплея.

Шаг 1

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать внутри компьютера, прочитайте информацию о безопасности, прилагаемую к вашему компьютеру. Следуйте инструкциям в разделе «Перед началом».

ОСТОРОЖНО: Чтобы избежать электростатического разряда, защитите себя, используя ремень заземления или периодически касаясь незакрашенной металлической поверхности (например, разъема на вашем компьютере).

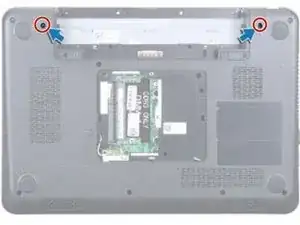

Удалите два винта на нижней части компьютера, которые крепят сборку дисплея к основанию компьютера.

Шаг 2

Откройте дисплей как можно дальше.

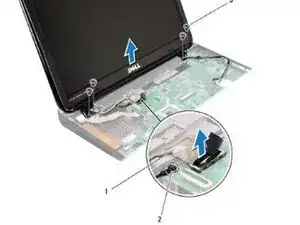

Потяните за язычок, чтобы отсоединить кабель дисплея от разъема на системной плате.

Шаг 3

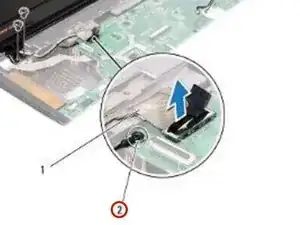

Удалите винт заземления кабеля дисплея.

ПРИМЕЧАНИЕ: Откройте дисплей под углом 90 градусов к плоскости.

Шаг 4

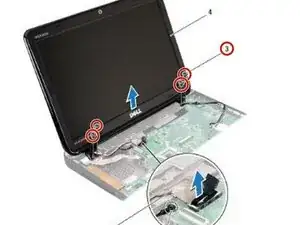

В последовательном порядке (указанном на шарнире дисплея) удалите четыре винта, которые крепят сборку дисплея к основанию компьютера.

Шаг 5

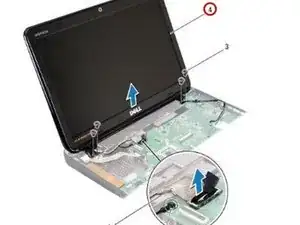

Поднимите сборку дисплея над компьютером.

Шаг 6

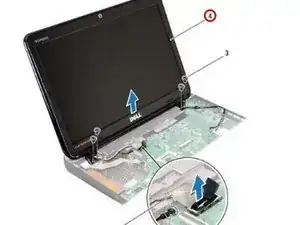

Поместите НОВУЮ сборку дисплея на место.

Шаг 7

В последовательном порядке (указанном на шарнире дисплея) замените четыре винта, которые крепят сборку дисплея к основанию компьютера.

Шаг 8

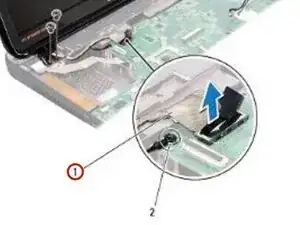

Подключите кабель дисплея к разъему на системной плате.

Шаг 9

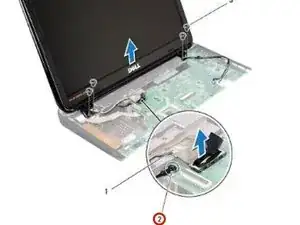

Замените винт заземления кабеля дисплея.

Шаг 10

Переверните компьютер и замените два
