Замена материнской платы Acer Aspire One Cloudbook 11 AO1-131-C7DW
Материнская плата является ключевым компонентом любого ноутбука, и повреждённая материнская плата означает, что ноутбук не будет работать должным образом. В этом руководстве показано, как заменить материнскую плату в этом ноутбуке.
Шаг 1
Выключите ноутбук.
Переверните ноутбук и расположите его так, чтобы сторона с выемкой была обращена к вам.
Снимите резиновую ножку, находящуюся возле стороны с выемкой, с помощью пинцета.
Шаг 2
Открутите пять винтов длиной 5 мм с помощью отвёртки PH0.
Шаг 3
Найдите порт HDMI, расположенный на стороне ноутбука, противоположной кнопке питания.
Вставьте пластиковый инструмент для вскрытия в выемку на задней панели, расположенную над портом HDMI.
Подденьте вдоль рамки ноутбука, пока задняя панель не ослабнет.
Не тяните заднюю панель слишком сильно, так как аккумулятор всё ещё подключён к задней панели и материнской плате. Это может повредить ваше устройство.
Шаг 4
Поверните устройство так, чтобы сторона с выемкой снова была обращена к вам.
Держите заднюю панель приподнятой и снимите винт 4 мм с помощью отвёртки PH0.
Этот винт закрепляет аккумулятор в ноутбуке.
Осторожно приподнимите заднюю панель.
Шаг 5
Отключите кабель, соединяющий аккумулятор с материнской платой.
Снимите заднюю панель вместе с аккумулятором.
Шаг 6
Расположите компьютер так, чтобы сторона с выемкой была обращена к вам.
Снимите ленту, удерживающую модуль Wi‑Fi, с помощью пинцета.
Шаг 7
Отключите белый и чёрный провода, поддев их вручную или пинцетом и подняв вверх.
Шаг 8
Удалите винт 3 мм, который крепит модуль Wi‑Fi к материнской плате, с помощью отвёртки PH0.
Шаг 9
Вытяните модуль Wi‑Fi из разъёма.
Шаг 10

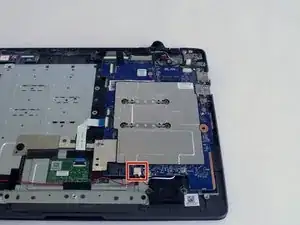

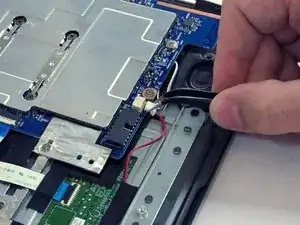

Отключите разъём динамика с помощью пинцета.
Шаг 11

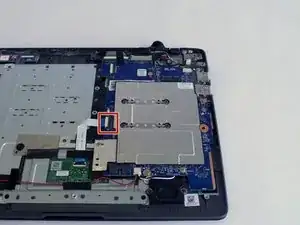

Поднимите белую защёлку, удерживающую кабель с синей лентой.
Оттяните синюю ленту от материнской платы.
Шаг 12

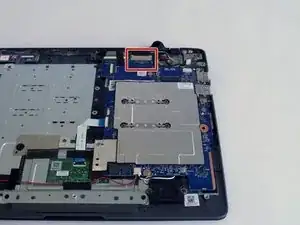

Поднимите более широкую защёлку в верхней части материнской платы, удерживающую ещё один серый ленточный кабель.
Оттяните ленточный кабель от материнской платы.
Эти кабели похожи — убедитесь, что не перепутали их при сборке ноутбука.
Шаг 13

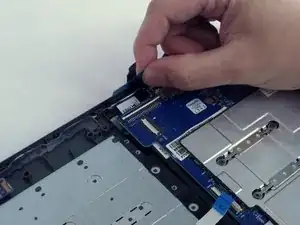

Отключите покрытый чёрной оплёткой кабель от верхней части материнской платы.
Этот кабель расположен справа от последнего ленточного кабеля из предыдущего шага.
Шаг 14

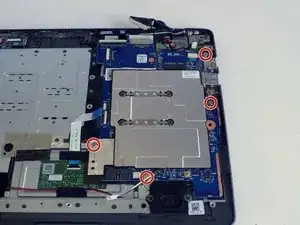

Снимите четыре винта 4 мм, удерживающие металлическую пластину, с помощью отвёртки PH0.
Шаг 15

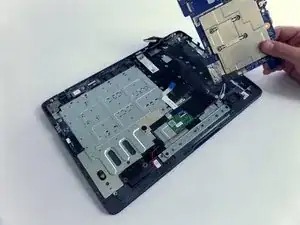

Отсоедините материнскую плату, приподняв её и отведя от корпуса ноутбука.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
