Замена вентилятора ACER Aspire E1-572-6870

Прежде чем начать, выключите ноутбук и отключите его от сети.

Переверните ноутбук так, чтобы задняя панель была направлена вверх.

Найдите фиксатор под аккумулятором.

Сдвиньте фиксатор вправо пальцем или лопаткой.

Одновременно схватите аккумулятор другой рукой и выдвиньте его из ноутбука.

Снимите аккумулятор.

Чтобы вставить или заменить аккумулятор, совместите защёлки на аккумуляторе с пазами в ноутбуке и просто сдвиньте его назад. Перемещать фиксатор не требуется.

Вывинтите 16 винтов Phillips #0 размером 2.5 x 8 мм с задней панели.

Снимите заднюю панель, осторожно отщёлкивая её по краям, затем потяните вверх.

Вывинтите два оставшихся винта Phillips #0 размером 2.5 x 8 мм из внутренней части нижней панели, как показано на изображении.

Выньте пластиковую вставку, расположенную слева, а затем верните ноутбук в исходное положение — лицевой стороной вверх.

Осторожно переверните ноутбук обратно и откройте его.

Осторожно отсоедините верхнюю панель ноутбука и медленно поднимите её, чтобы открыть доступ к внутренним компонентам.

Найдите три шлейфа, которые нужно отключить, чтобы разделить две половины устройства.

Отключите большой шлейф, сдвинув фиксатор разъёма назад (в сторону петель), затем аккуратно выньте кабель из разъёма.

Снимите два других меньших шлейфа, открыв маленькую пластиковую защёлку, удерживающую шлейф в разъёме.

Затем просто выньте освобождённый шлейф.

Поднимите верхнюю панель полностью — ноутбук разделится на две отдельные половины.

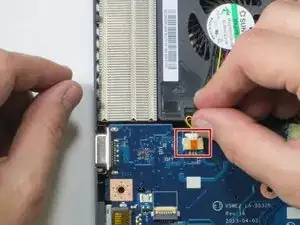

Отсоедините электрический кабель от его разъёма.

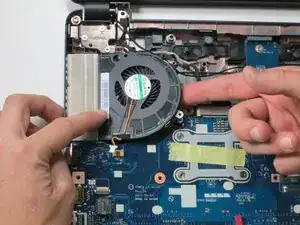

Вывинтите два винта Phillips #0 размером 2.5 x 8 мм, крепящие вентилятор к остальным компонентам.

Осторожно извлеките вентилятор из его посадочного места.
