Замена экрана ACER Aspire E1-572-6870

Перед началом работы обязательно выключите ноутбук и отключите его от сети.

Переверните ноутбук так, чтобы задняя панель была обращена вверх.

Найдите фиксатор под батареей.

Сдвиньте фиксатор вправо пальцем или лопаткой.

Одной рукой ухватитесь за батарею и одновременно сдвиньте её из корпуса ноутбука.

Снимите батарею.

Для возвращения или замены батареи совместите защёлки на батарее с направляющими в корпусе и вставьте её обратно прямо. Перемещать фиксатор не требуется.

Отверните 16 винтов Phillips #0 размером 2.5 x 8 мм на задней панели.

Снимите заднюю панель, аккуратно отщёлкивая её по краям, затем потяните вверх.

Отверните два оставшихся винта Phillips #0 размером 2.5 x 8 мм внутри нижней панели, как показано на изображении.

Выньте пластиковую вставку, расположенную с левой стороны, и удалите её, прежде чем вернуть ноутбук в положение «лицом вверх».

Аккуратно переверните ноутбук обратно и откройте его.

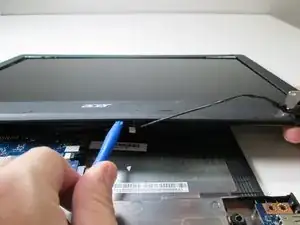

Осторожно отсоедините верхнюю панель ноутбука и медленно приподнимите её, чтобы открыть доступ к внутренним компонентам.

Найдите три плоских шлейфа, которые необходимо отключить, чтобы разделить устройство на две половины.

Отключите большой шлейф, отодвинув фиксирующую защёлку назад (в сторону петель), затем аккуратно вытяните кабель из разъёма.

Снимите два других, более маленьких шлейфа, открыв маленькую пластиковую защёлку, удерживающую шлейф в гнезде.

Затем просто вытяните свободный шлейф.

Поднимите верхнюю панель до упора — ноутбук разделён на две отдельные половины.

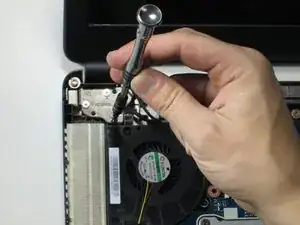

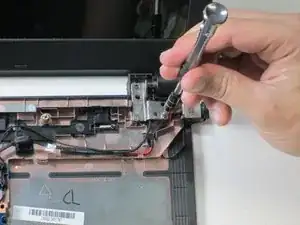

Удалите пять винтов Phillips #0 размером 2.5 x 4.5 мм с помощью отвертки Phillips #0 (три слева, два справа).

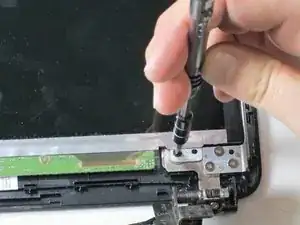

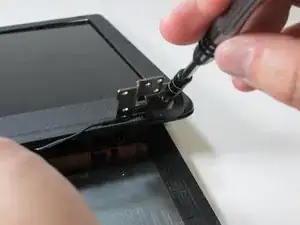

Отвинтите винты Phillips #00, удерживающие шарниры с каждой стороны экрана.

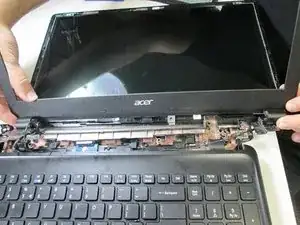

Используйте пластиковый инструмент для поддевания, чтобы аккуратно отделить пластиковую рамку от экрана.

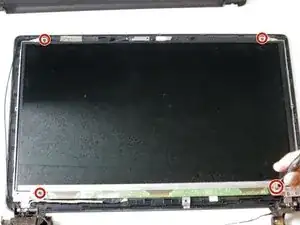

Удалите четыре винта Phillips #00 размером 1.4 x 2 мм с помощью отвертки Phillips #00.

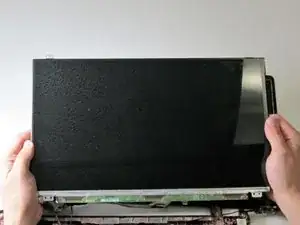

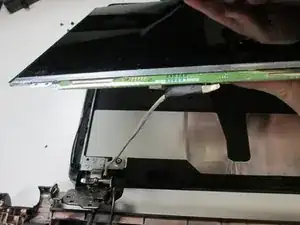

Отделите экран от задней пластиковой рамки.

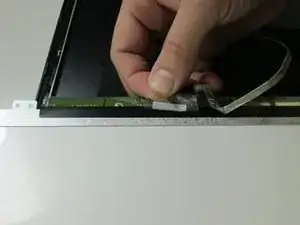

Отклейте ленту, крепящую электрический соединительный кабель к экрану.

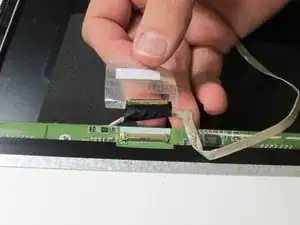

Отсоедините разъём от порта.

Экран снят с верхней части ноутбука.
