Замена вентилятора Acer Aspire 5734z-4836

Перед снятием аккумулятора выключите ноутбук и отключите сетевой адаптер.

Перекрутите ноутбук так, чтобы аккумулятор был направлен вверх, а петли — от Вас.

Сдвиньте правый фиксатор вниз, чтобы разблокировать аккумулятор.

Сдвиньте и удерживайте левый фиксатор под аккумулятором.

Держа фиксатор в этом положении, подденьте аккумулятор за нижнюю кромку.

Вынимите старый аккумулятор из отсека.

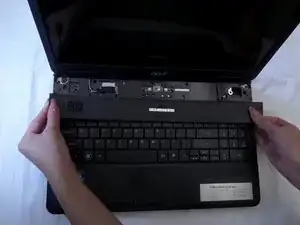

Сожмите кромки пластиковой накладки над клавиатурой и оттяните от корпуса, пока накладка не защёлкнется и не снимется.

При снятии крышки могут быть слышны щелчки — это нормально при приложении небольшого усилия.

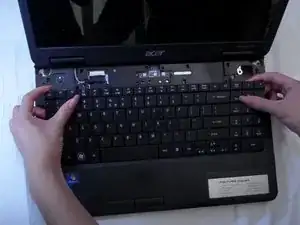

Осторожно снимите клавиатуру, чтобы не повредить ленточный кабель клавиатуры.

При снятии клавиатуры может быть слышно несколько щелчков.

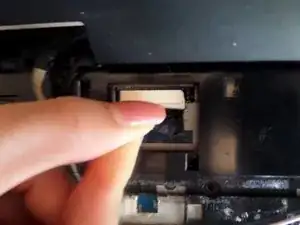

С помощью лопатки или пальца разблокируйте ZIF-разъём, удерживающий ленточный кабель клавиатуры, подняв чёрный фиксатор.

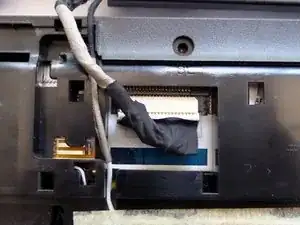

Вытащите синий ленточный кабель клавиатуры из ZIF-разъёма.

При установке новой клавиатуры вставьте ленточный кабель так же, как он был вынут из старой клавиатуры.

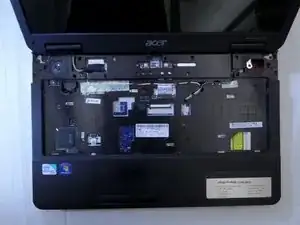

Поместите ноутбук днищем вниз, а пустое место для клавиатуры должно быть обращено к Вам.

Отключите разъём дисплея в верхнем левом углу ноутбука.

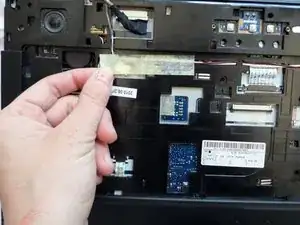

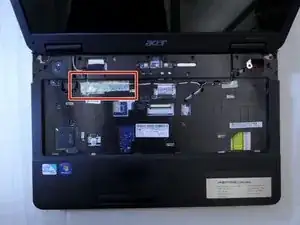

Найдите ленту в верхнем левом углу ноутбука.

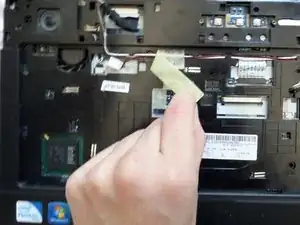

Отклейте ленту, покрывающую разъём красно-чёрного провода и бело-чёрные провода динамика.

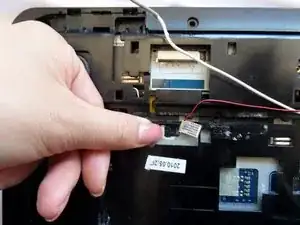

Осторожно отключите разъём красно-чёрного провода и бело-чёрные провода динамика в верхнем левом углу.

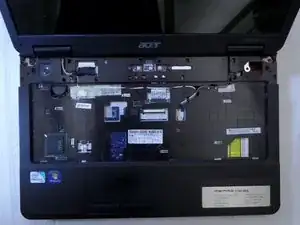

Снимите 5 винтов посередине ноутбука с помощью крестовой отвертки #00.

Чтобы добраться до винта в верхнем левом углу, возможно, придётся аккуратно сдвинуть красный и белый провода.

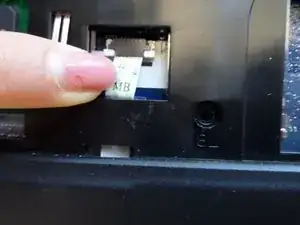

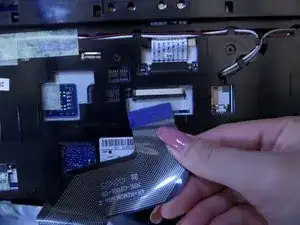

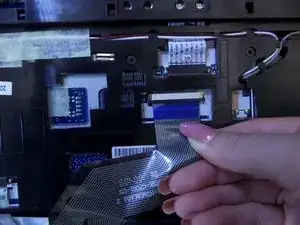

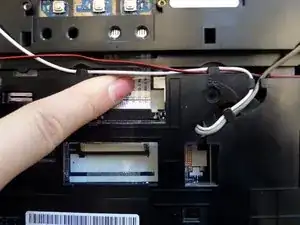

Отключите два синих и белых ленточных кабеля, нажав вниз и вытолкнув их из гнёзд.

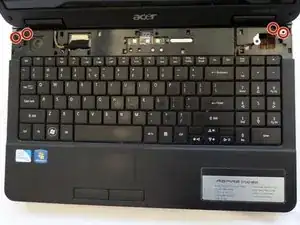

Снимите четыре винта в верхних углах ноутбука с помощью крестовой отвертки #00.

Два металлических и два пластиковых разъёма освободятся. Сохраните их в безопасном месте.

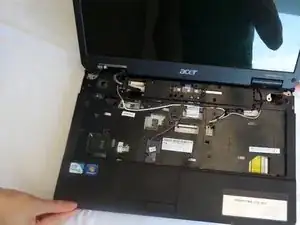

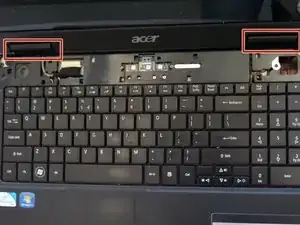

Снимите чёрные пластиковые накладки петель.

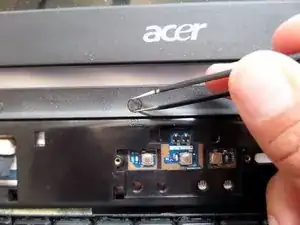

Отклейте липкие пластиковые наклейки пинцетом.

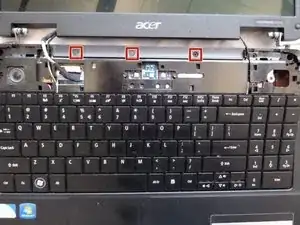

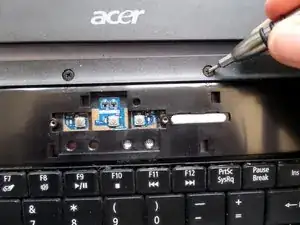

Снимите три винта крестовой отверткой #00.

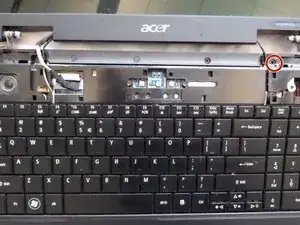

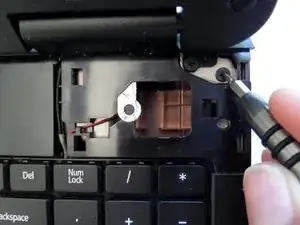

Снимите один винт рядом с правой петлёй с помощью крестовой отвертки #00.

Переверните устройство так, чтобы дно ноутбука было сверху.

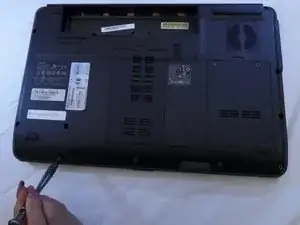

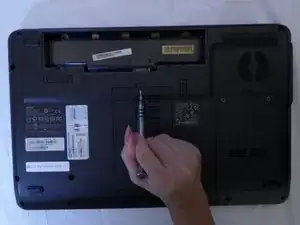

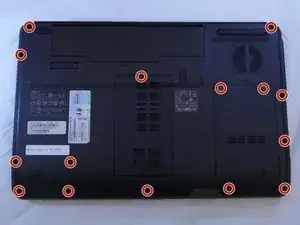

Снимите пятнадцать винтов с задней панели ноутбука с помощью крестовой отвертки #00.

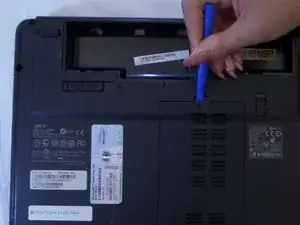

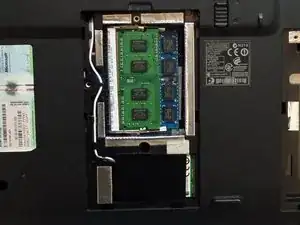

Подденьте среднюю заднюю панель и снимите её.

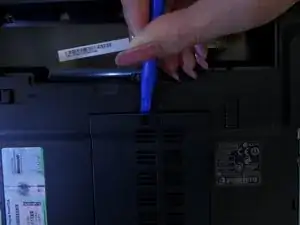

Используйте пластиковую лопаточку для вскрытия.

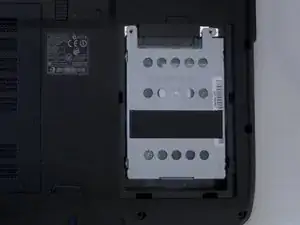

Снимите крышку жёсткого диска в правом нижнем углу ноутбука.

Сдвиньте жёсткий диск вниз и выньте его из ноутбука.

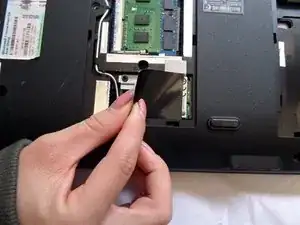

Снимите черную пластиковую накладку под средней задней панелью.

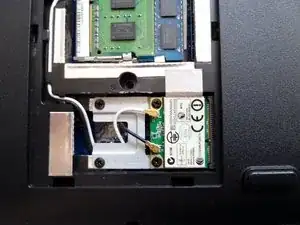

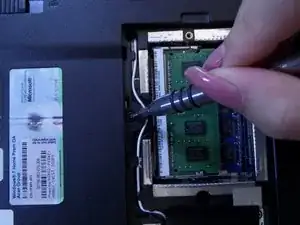

Выверните два винта слева и внизу печатной платы крестовой отверткой #00.

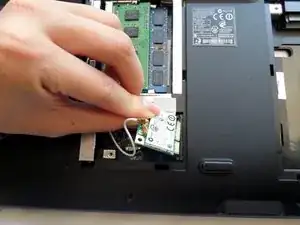

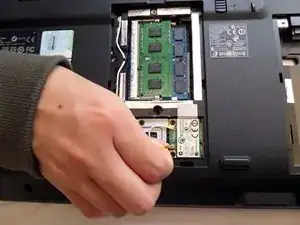

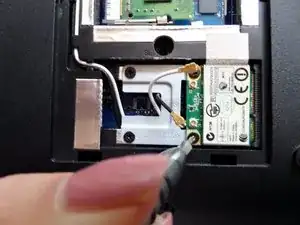

Отсоедините черный и белый провода на маленькой плате, аккуратно вытащив их из разъемов.

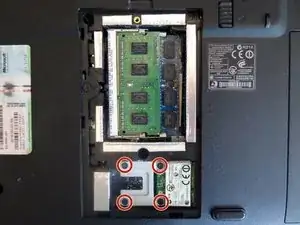

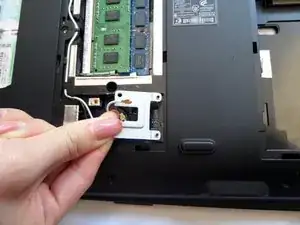

Снимите четыре винта с металлической детали под платой крестовой отверткой #000.

Подденьте металлическую пластину и уберите её в безопасное место.

Маленькая плата легко приподнимется. Аккуратно снимите её.

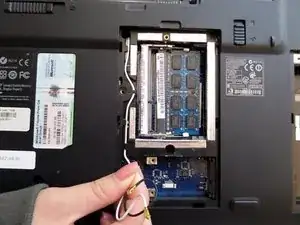

Осторожно извлеките черный и белый провода. Они выйдут из основания через отверстие в верхнем левом углу.

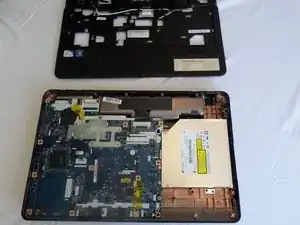

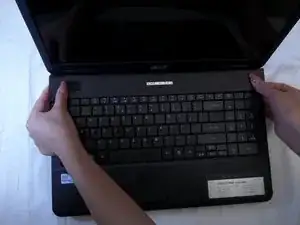

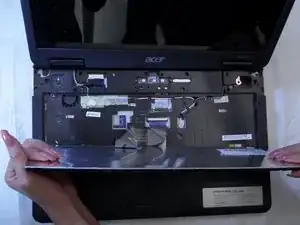

Переверните на лицевую сторону и аккуратно приподнимите переднюю часть ноутбука от основания.

Некоторые провода будут подняты от основания, поэтому не тяните слишком быстро.

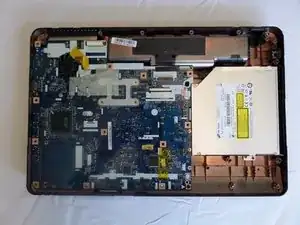

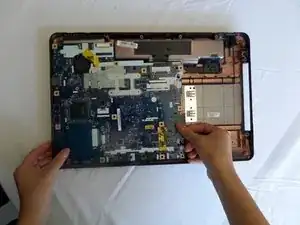

Разместите заднюю панель так, чтобы плата была обращена вверх.

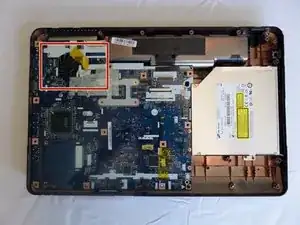

Вентилятор находится в верхнем левом углу.

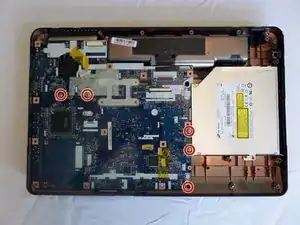

Выверните пять винтов с печатной платы крестовой отверткой #00.

Два винта расположены под вентилятором, и три — вдоль правого края платы.

Обратите внимание на один черный винт, который устанавливается в нижнем правом углу.

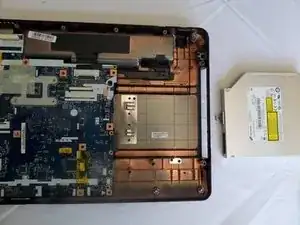

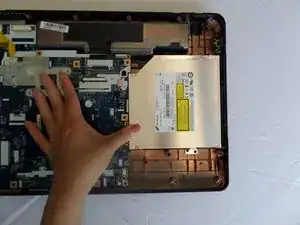

Большая серебристая коробка рядом с платой — оптический привод; аккуратно сдвиньте его вправо, чтобы извлечь.

Не прикладывайте чрезмерное усилие к оптическому приводу — вы можете повредить его разъём.

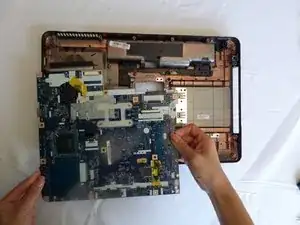

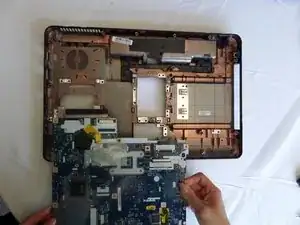

Поднимите плату из задней панели и переверните её так, чтобы вентилятор смотрел вверх.

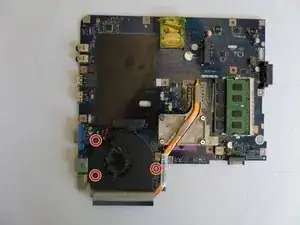

Найдите три винта вокруг вентилятора.

Аккуратно выкрутите три винта вентилятора крестовой отверткой #0.

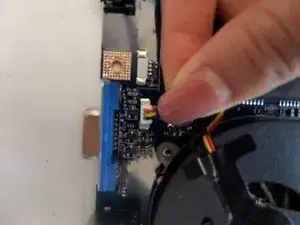

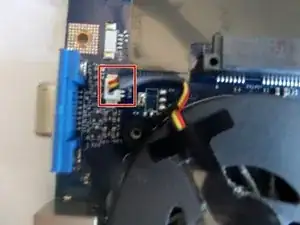

Отключите белый разъём вентилятора.

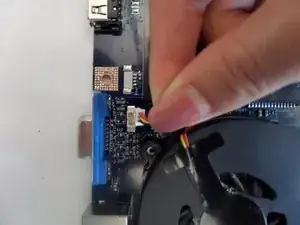

Аккуратно возьмите провод и потяните его вверх в вашу сторону.

Снимите вентилятор с печатной платы.

Из-за скопившейся пыли внутри вентилятора вы можете захотеть почистить его небольшой щеткой.
