Замена ЖК-дисплея Acer Aspire 5740-5780

Используйте лопатку, чтобы аккуратно отжать и снять среднюю крышку.

Затем переверните среднюю крышку лицевой стороной на клавиатуру.

Используйте пинцет, чтобы отсоединить кабель от платы кнопки громкости на средней крышке.

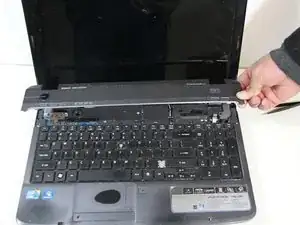

Полностью снимите среднюю крышку с компьютера.

Эти защёлки необходимо отпустить, чтобы извлечь клавиатуру.

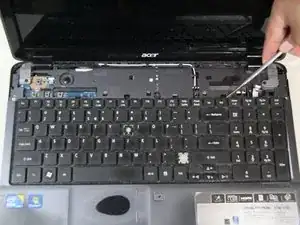

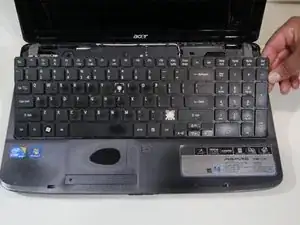

С помощью лопатки осторожно подденьте клавиатуру, чтобы отделить её от корпуса.

Поднимите клавиатуру и переверните её так, чтобы она опиралась на клавиши.

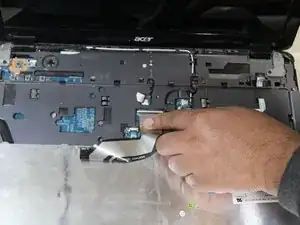

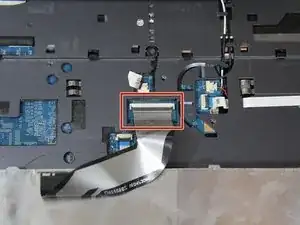

Отпустите защёлку, удерживающую провод, с помощью рук и снимите клавиатуру.

Выключите ноутбук и отсоедините сетевой шнур.

Нажмите на SD-карту или заглушку SD-карты, если карта отсутствует. Извлеките карту, когда она отщёлкнется.

Переверните ноутбук лицевой стороной вниз, чтобы была видна задняя панель.

Наденьте заземляющий ремешок на одно запястье и прикрепите другой конец к крупному металлическому объекту (рекомендуемый метод).

Если у вас нет заземляющего ремешка, альтернативный метод — коснуться металлического предмета, который большой или заземлён. Затем избегайте действий, накапливающих статическое электричество на теле.

Касание внутренних компонентов устройства без заземления может вывести ноутбук из строя.

Разблокируйте батарею, перевернув переключатель рядом с фиксатором.

Сдвиньте фиксатор влево, чтобы освободить батарею от корпуса.

Сними те батарею с компьютера, поддев её руками.

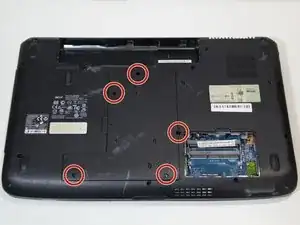

Открутите 2 удерживаемых винта и 3 винта M2.5 x L8, фиксирующих заднюю крышку.

Используйте лопатку, чтобы поддеть заднюю панель.

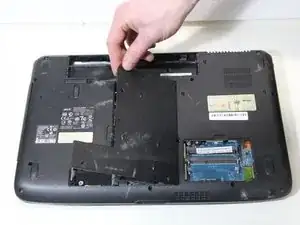

Затем снимите панель с компьютера.

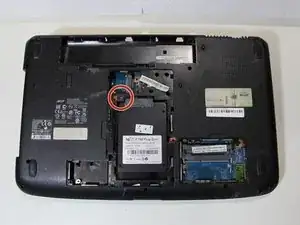

Удалите один винт M2 x L4, фиксирующий жёсткий диск.

Винт не показан на фотографии.

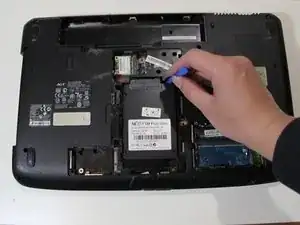

С помощью инструмента для вскрытия или руками выдвиньте жёсткий диск из разъёма.

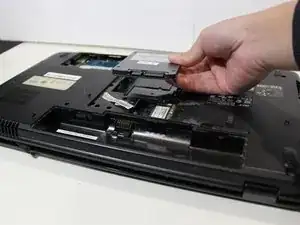

Поднимите жёсткий диск и извлеките его из компьютера.

Отключите чёрный и белый антенные кабели от модуля.

Кабели не показаны.

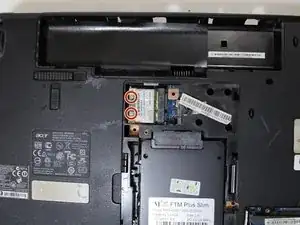

Удалите один винт M2 x L4, крепящий модуль WLAN.

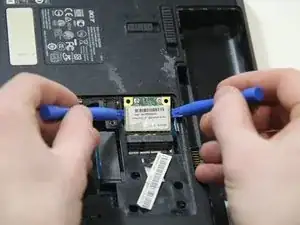

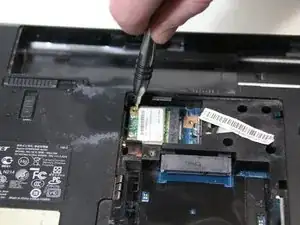

Осторожно извлеките модуль из системы с помощью пластиковых инструментов для вскрытия.

Вытащите антенный кабель WLAN из-под клавиатуры.

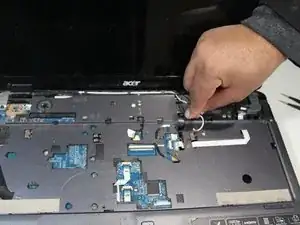

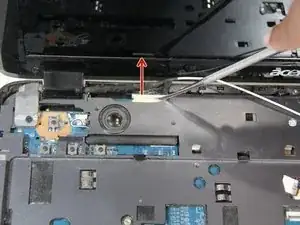

Отсоедините кабель ЖК-дисплея от материнской платы.

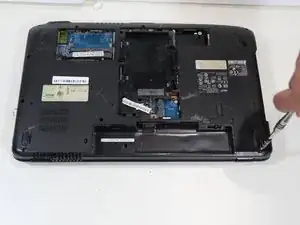

Снимите 2 винта M2.5 x L8, используя крестообразную отвертку.

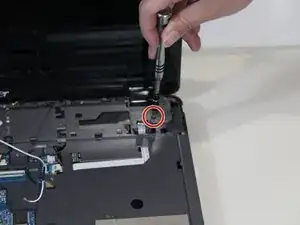

Снимите 2 винта M2.5 x L10 с передней стороны корпуса.

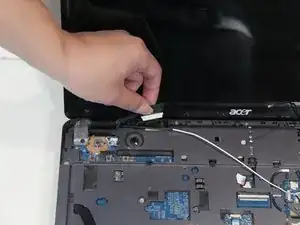

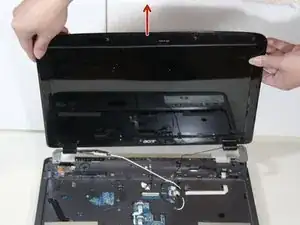

Отъедините экран от материнской платы компьютера.
