Замена узла дисплея Lenovo IdeaPad Slim 3 Chromebook 14M868

Разместите устройство на чистой сухой рабочей поверхности крышкой корпуса вниз.

Удалите 10 винтов с крестовой головкой Phillips.

Будьте осторожны, чтобы не сорвать резьбу винтов.

Поместите разделительные пластины по краям задней крышки, чтобы отделить её от корпуса.

Аккуратно, но уверенно отожмите заднюю крышку и снимите её.

Найдите разъём.

Поднимите фиксирующую защёлку.

Оттяните штекерный разъём (мужской) от гнездового (женского) разъёма аккуратно, но уверенно.

Аккумулятор расположен непосредственно под задней крышкой.

Снимите 4 винта Phillips.

Тщательно сохраните винты.

Снимите аккумулятор.

Установите новый аккумулятор.

Утилизируйте старый аккумулятор безопасным способом.

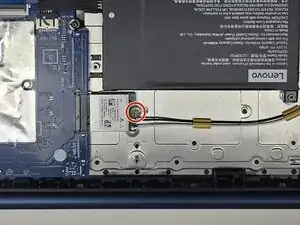

Удалите 1 винт с крестовой головкой Phillips.

Отключите коаксиальные кабели от Wi‑Fi карты.

Осторожно извлеките Wi‑Fi карту, оттянув её от материнской платы.

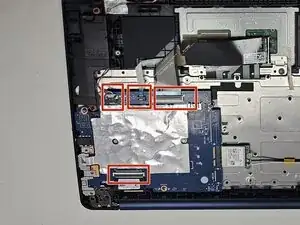

Отключите четыре разъёма от материнской платы.

Для подробных инструкций по распознаванию и отключению разъёмов ознакомьтесь с этим руководством.

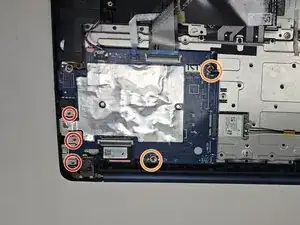

Снимите три винта Phillips с кронштейна ввода/вывода.

Снимите кронштейн ввода/вывода.

Удалите два винта с материнской платы.

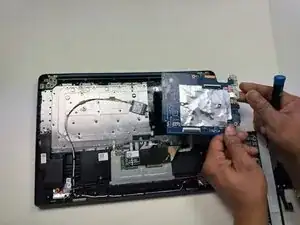

Аккуратно извлеките материнскую плату.

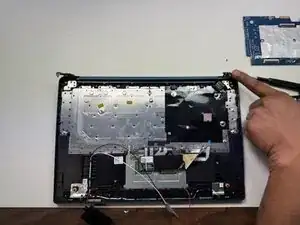

Удалите 8 винтов с крестовой головкой Phillips.

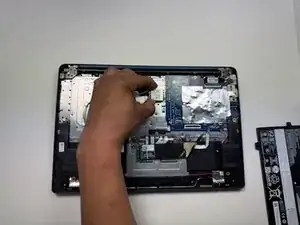

Откиньте петли вверх.

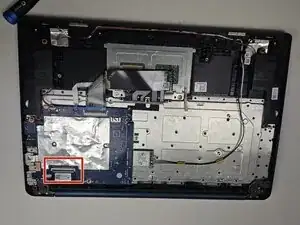

Найдите жгут проводов.

Отщёлкните фиксирующую защёлку.

Отключите жгут.

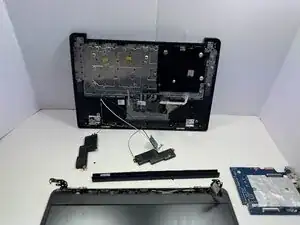

Отсоедините дисплей от основания ноутбука.
