Замена платы IO на Dell Inspiron 15 5565
В этом руководстве вы научитесь снимать и заменять плату IO на Dell Inspiron 15 5565. Пожалуйста, перейдите на эту страницу для выполнения этапов устранения неполадок.
Шаг 1
Удалите винт размером 4 мм, который удерживает кронштейн оптического привода, с помощью отвертки Phillips #00.
Шаг 2
Вытяните оптический привод, нажав кнопку извлечения.
Выдавите кронштейн оптического привода с помощью инструмента для открывания iFixit.
Шаг 3
Удалите 13 винтов размером 8 мм с нижней части устройства с помощью отвертки Phillips #00.
Удалите один винт размером 4 мм с нижней части устройства с помощью отвертки Phillips #00.
Удалите три винта размером 4 мм из слота оптического привода с помощью отвертки Phillips #00.
Шаг 4
Снимите крышку с задней части ноутбука.
Шаг 5

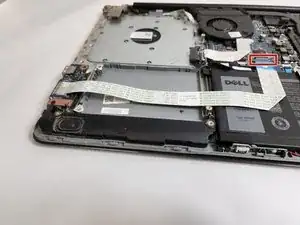

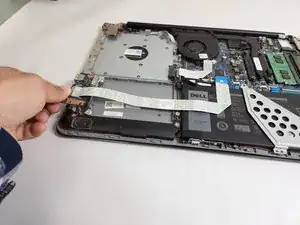

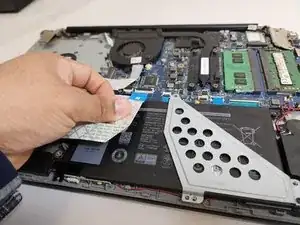

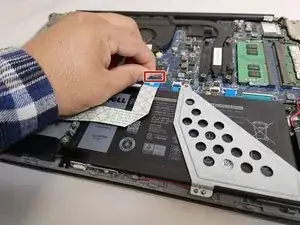

Поднимите крышку, чтобы извлечь кабель.
Шаг 6

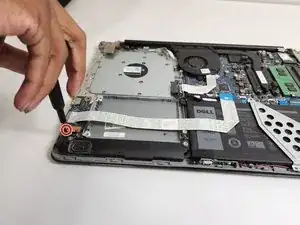

Удалите один винт размером 5 мм из основной части платы IO с помощью отвертки Phillips #00.
Удалите плату IO из устройства.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
