Замена узла дисплея Dell Inspiron 1200

Соблюдайте инструкции из раздела «Перед работой внутри компьютера».

Отсоедините провод заземления дисплея от экрана ЭМС, отвинтив удерживающий винт.

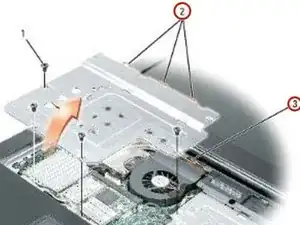

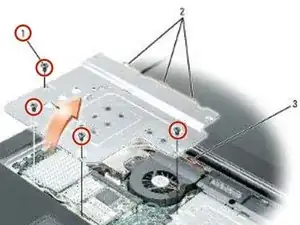

Удалите четыре винта M2.5 x 5 мм (обозначенные «M2.5x5»), которые крепят экран ЭМС к системной плате.

Вытащите экран ЭМС из основания компьютера, повернув переднюю часть вверх, затем поднимите, чтобы освободить защёлки из пазов.

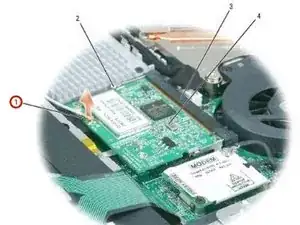

Отсоедините присоединённый антенный кабель от платы Mini PCI.

Закройте дисплей.

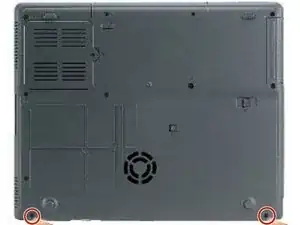

Снизу компьютера удалите два винта M2.5 x 5 мм, обозначенные «D».

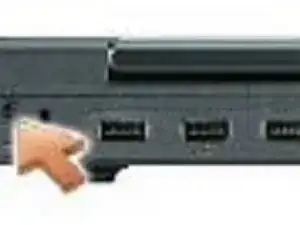

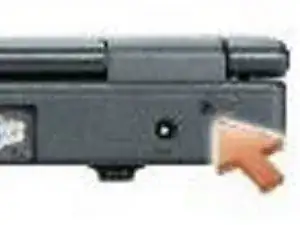

Сзади компьютера удалите два винта M2.5 x 8 мм, обозначенные «D».

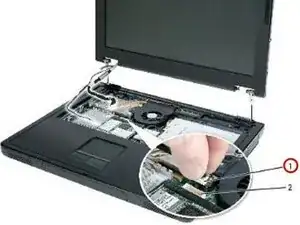

Потяните прямо вверх за язычок, прикреплённый к гибкому кабелю питания дисплея, чтобы отсоединить кабель от системной платы.

Осторожно извлеките антенный кабель платы Mini PCI и кабели дисплея из направляющих маршрутизации.

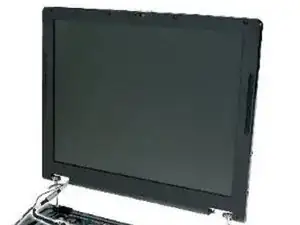

Поднимите узел дисплея и выньте его из основания компьютера.
