Замена тачпада Dell Latitude 3189
Тачпад вашего ноутбука — это чувствительная к прикосновениям поверхность, с помощью которой управляют курсором на экране. Если при взаимодействии с тачпадом на Dell Latitude 3189 нет отклика на экране, возможно, потребуется заменить тачпад, чтобы устранить проблему.
Разъём кабеля легко повреждается, будьте осторожны при перемещении шлейфа, чтобы не сломать гнездо разъёма.
Перед продолжением следуйте руководству по замене нижней крышки, чтобы снять нижнюю крышку с устройства. Убедитесь, что устройство полностью выключено перед использованием этого руководства.
Шаг 1
Перед началом работы выключите устройство и отключите питание.
С помощью крестовой отвёртки ослабьте семь фиксированных винтов, которые крепят нижнюю крышку.
Шаг 2
Вставьте нейлоновую лопатку между нижней крышкой и шасси в двух местах петлей на задней стороне ноутбука и подденьте нижнюю крышку.
Не используйте металлические предметы для поддёма крышки, например отвёртку, так как она может соскользнуть и повредить внутренние компоненты.
Избегайте поддёма в области портов.
Шаг 3
Схватите и поднимите нижнюю крышку вверх и от корпуса.
Если вы испытываете существенное сопротивление, ещё раз проверьте, что все винты ослаблены.
Шаг 4
Перед выполнением любых операций внутри ноутбука отключите аккумулятор.
Вытяните белый разъём аккумулятора прямо из его гнезда на материнской плате.
Не тяните за провода.
Шаг 5
Используйте крестовую отвёртку #0, чтобы снять три винта 3,2 мм, которые крепят аккумулятор.
Шаг 6
Возьмите аккумулятор и поднимите его вверх и выньте из шасси.
Шаг 7

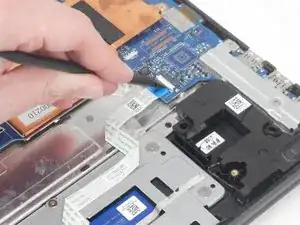

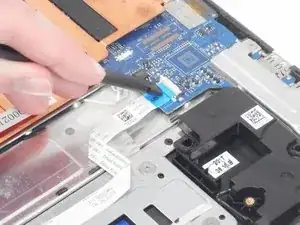

Поднимите вверх белую блокирующую планку ZIF в разъёме на плате тачпада.
Убедитесь, что вы поднимаете только планку, а не само гнездо разъёма, так как гнездо легко отрывается.

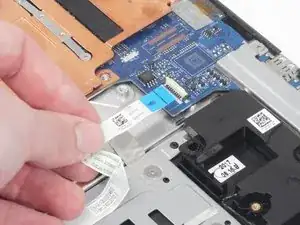

Осторожно вытяните шлейф прямо из гнезда на материнской плате.
Шаг 8

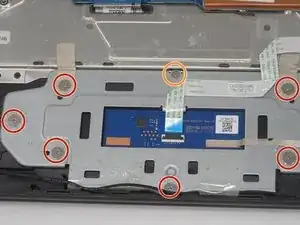

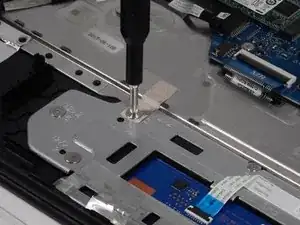

Используйте крестовую отвёртку #1, чтобы снять следующие винты:
Шесть винтов 2,4 мм
Один винт 3,6 мм
Шаг 9

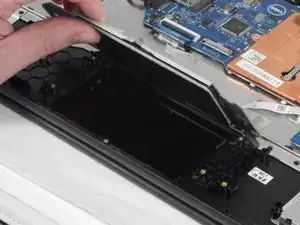

Возьмите тачпад и выньте его прямо из шасси.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
