Замена материнской платы MSI GE72 6QF Apache Pro

Убедитесь, что ноутбук выключен и отключён от сети (не заряжается).

Поверните ноутбук закрытой крышкой вниз и открутите девятнадцать винтов Phillips №1 длиной 5,5 мм, удерживающих заднюю крышку.

Выдвиньте оптический привод из ноутбука.

Открутите три винта Phillips по краю отсека оптического привода.

Аккуратно подденьте края задней крышки с каждой из четырёх сторон пальцами.

Осторожно снимите заднюю крышку.

Открутите один винт Phillips №1 длиной 5,5 мм, фиксирующий аккумулятор.

Аккуратно возьмите аккумулятор пальцами и потяните его вверх и в сторону от ноутбука.

Если заменяется только клавиатура, переходите к шагу 18, пропуская при этом шаги по снятию модуля Wi-Fi. Вентилятор процессора, накопитель M.2 SSD, оперативная память и модуль Wi-Fi (отмечены зелёным) будут сняты вместе с основной платой, что обеспечит доступ к клавиатуре.

Используя отвёртку Phillips №1, открутите десять винтов длиной 5,5 мм.

Открутите последние два винта Phillips №1 длиной 5,5 мм и снимите шайбы вокруг них.

Отсоедините оба шнура питания вентиляторов от ноутбука с помощью лопатки.

Продолжая использовать лопатку, аккуратно отделите провода шнура питания от ноутбука.

Полностью снимите вентиляторы с ноутбука.

Используя отвёртку Phillips №00, открутите шесть винтов длиной 5 мм.

Отделите вентиляторы от серебристых защитных оболочек.

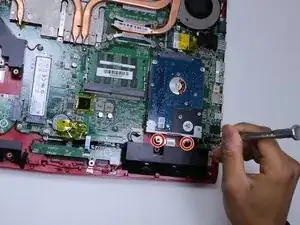

Открутите два винта длиной 5,5 мм отвёрткой Phillips №1.

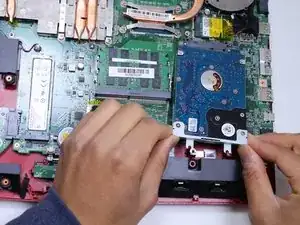

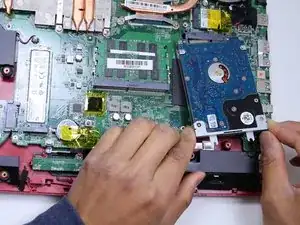

Аккуратно вытащите жёсткий диск, покачивая его из стороны в сторону, пока он не выйдет.

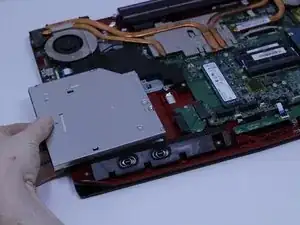

Осторожно выдвиньте оптический привод с разъёма SATA.

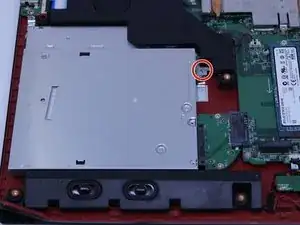

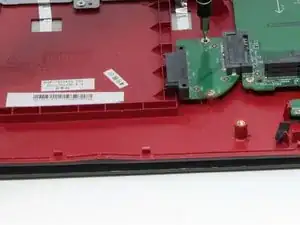

Красная метка указывает место, где крепёжный винт проходит через заднюю панель для фиксации оптического привода.

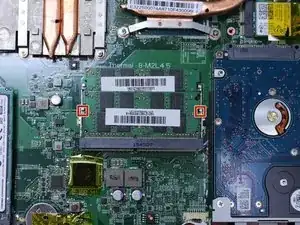

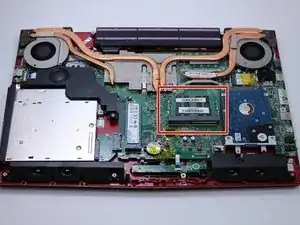

После снятия задней крышки оперативная память будет находиться в положении, показанном на изображении.

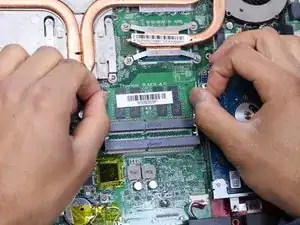

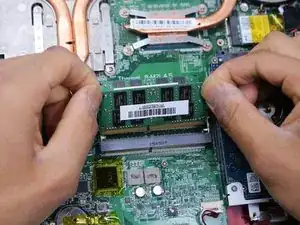

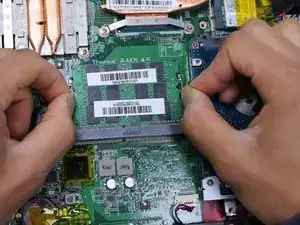

Нажмите на зажимы по бокам модуля оперативной памяти, как показано на изображении, чтобы разблокировать его.

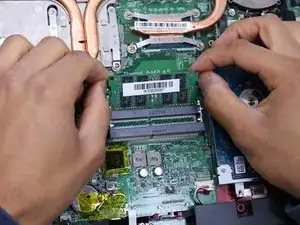

Аккуратно выдвиньте модуль под углом 45 градусов.

Не нажимайте слишком сильно на зажимы.

Будьте внимательны к углу, под которым вы извлекаете модуль.

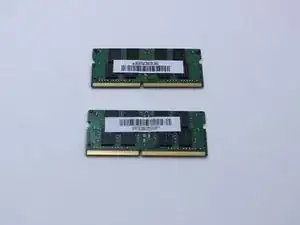

Аналогичным образом нажмите на зажимы по бокам другого модуля оперативной памяти, чтобы разблокировать его.

В некоторых моделях ноутбуков может быть установлен только один модуль оперативной памяти. В этом случае можно пропустить данный шаг.

Открутите один винт Phillips №1 длиной 5,5 мм, крепящий SSD к ноутбуку.

Вытащите SSD, слегка покачивая его из стороны в сторону, пока он не выйдет.

Если на старом снятом SSD находилась операционная система, новая модификация SSD также должна содержать операционную систему.

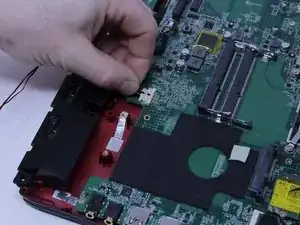

Поднимите вверх передние динамики и сабвуфер, выведя их из посадочных мест.

Аккуратно выдвиньте разъёмы обоих аудиосистем.

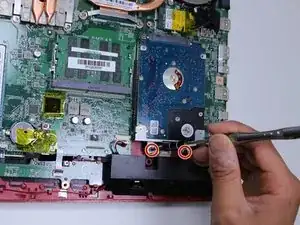

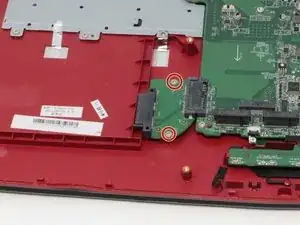

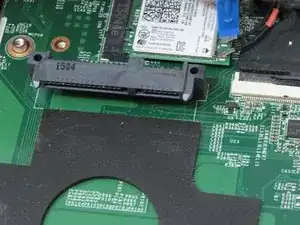

Используя отвёртку Phillips #0, удалите два винта длиной 4 мм, которые крепят разъём SATA.

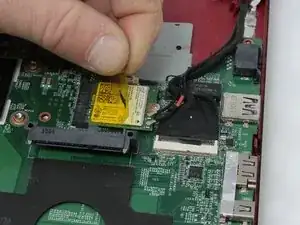

Извлеките плату Wi-Fi, отключив два коаксиальных кабеля и удалив фиксирующий винт.

Постарайтесь сохранить ленту, покрывающую плату Wi-Fi, чтобы можно было установить её на место.

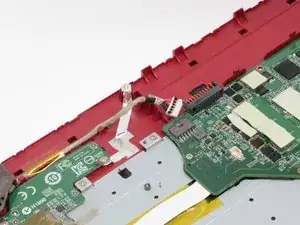

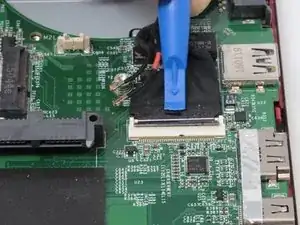

Используйте пластиковую открывалку, чтобы поддеть разъём, удерживающий кабель дисплея, и отключить его.

Разъём кабеля дисплея откидывается вверх, но будьте осторожны — он хрупкий и может сломаться.

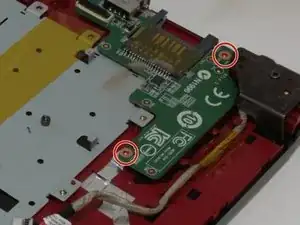

Удалите считыватель карт памяти SD, выкрутив два винта длиной 3 мм, которые его фиксируют.

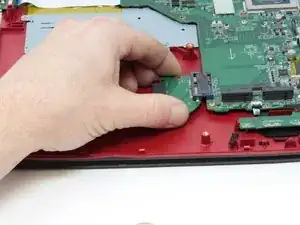

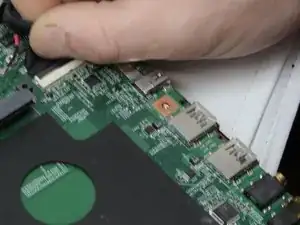

Отсоедините разъёмы питания и USB, подключённые к левой стороне материнской платы, потянув их от материнской платы и считывателя карт памяти соответственно.

Разъём питания извлекается без риска повреждения, но разъём USB — это ещё один хрупкий разъём с откидной крышкой.

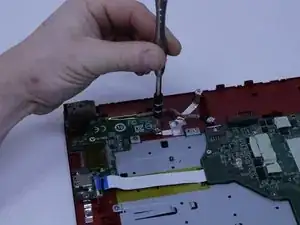

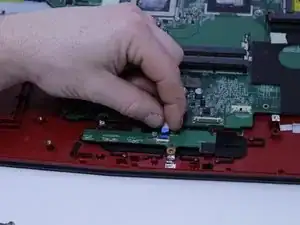

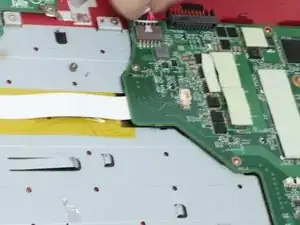

Отключите материнскую плату от платы управления кнопками мыши, извлекая разъём.

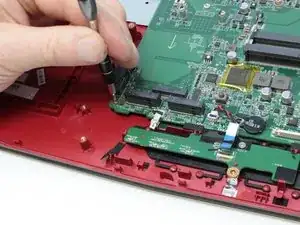

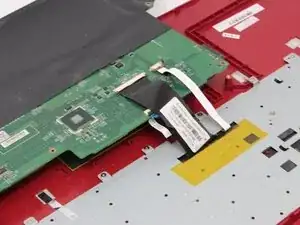

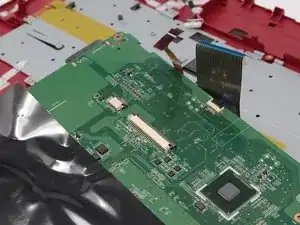

Отключите клавиатуру от материнской платы, аккуратно выдвинув разъёмы из соединений на материнской плате.

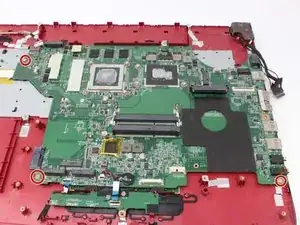

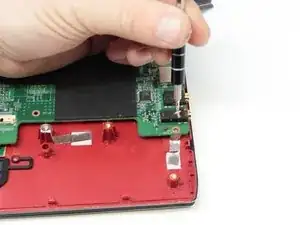

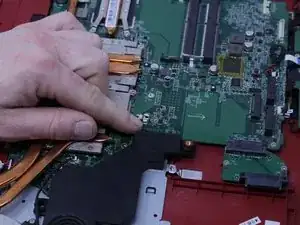

Используя отвёртку Phillips #0, удалите три винта-стойки длиной 3,8 мм, которые фиксируют материнскую плату, и аккуратно извлеките её.
