Замена правого SSD (слот 2) в Dell G15-5511 Gaming
Это руководство проведёт Вас через процесс замены правого SSD в ноутбуке Dell G15-5511 Gaming.
Возможно, в Вашем ноутбуке отсутствует фиксатор для установки дополнительного SSD. В таком случае потребуется приобрести его отдельно.
Перед началом ремонта по возможности сделайте резервную копию существующего SSD. Если Вы заменяете SSD, на котором установлена операционная система, заранее ознакомьтесь с утилитой для клонирования дисков, чтобы перенести данные на новый SSD.
Шаг 1
Для Вашей безопасности разрядите батарею ниже 25% и выключите устройство перед разборкой.
Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта длиной 6,8 мм, которые крепят крышку.
Используйте крестовую отвертку Phillips #1, чтобы ослабить четыре невыворачивающихся винта.
Шаг 2
Вставьте монтажную лопатку между нижним левым углом задней крышки и шасси.
Подденьте, чтобы освободить защёлки, фиксирующие заднюю крышку.
При освобождении каждой защёлки Вы услышите щелчок.
Шаг 3
Снова вставьте монтажную лопатку между нижним правым углом задней крышки и шасси.
Подденьте, чтобы освободить оставшиеся защёлки, фиксирующие заднюю крышку.
Шаг 4
Возьмите переднюю часть задней крышки и аккуратно приподнимите её от ноутбука.
Потяните заднюю крышку на себя, чтобы отсоединить защёлки вдоль верхнего края крышки.
Снимите заднюю крышку.
Шаг 5
Используйте плоский конец лопатки, чтобы отодвинуть квадратную защёлку разъёма батареи от гнезда и отключить её.
Шаг 6

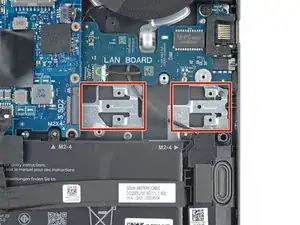

Правый слот SSD имеет два места для установки фиксатора — одно для короткого M.2 2230 SSD и одно для более длинного M.2 2280 SSD.

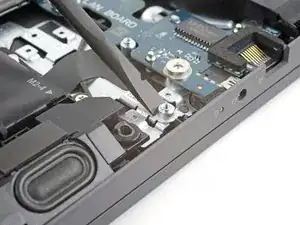

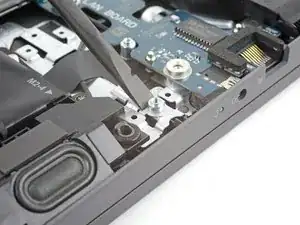

Используйте плоский конец лопатки, чтобы прижать фиксатор в паз. «Крылья» фиксатора защёлкнутся под выступами паза.
Сначала введите кромку фиксатора.
Шаг 7

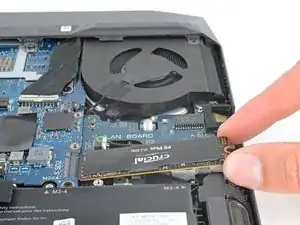

Возьмите 80 мм (M.2 2280) SSD за углы рядом с вырезом для винта.

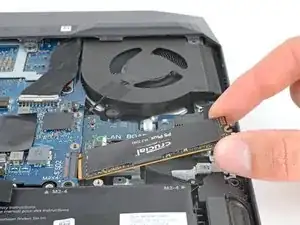

Вставьте SSD в разъём.
Шаг 8

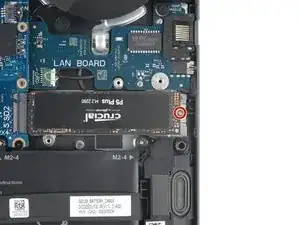

Используйте отвертку Phillips #0, чтобы закрепить 4,2 мм винт в фиксации SSD.
Заключение
Для сборки Вашего Dell G15 выполните эти действия в обратном порядке.
Для общей информации по установке SSD, обратитесь к этому руководству.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу по ответам о ноутбуках Dell.
