Замена тачпада Lenovo Thinkpad X1 Carbon 4-го поколения
Если на вашем Lenovo Thinkpad X1 Carbon 4-го поколения невозможно управлять курсором с помощью тачпада или нажимать элементы на экране, воспользуйтесь этим руководством для замены тачпада.
Тачпад передаёт данные на материнскую плату при помощи ленточного кабеля. Ослабленное соединение ленточного кабеля вызывает те же симптомы, что и неисправный тачпад.
Перед применением этого руководства осмотрите соединение ленточного кабеля на предмет ослабления или отсоединения — это может привести к неработоспособности тачпада. Обязательно полностью соберите компьютер перед проверкой работы тачпада.
Перед началом убедитесь, что компьютер полностью выключен и отсоединён от внешнего источника питания.
Шаг 1
Отвинтите девять удерживаемых винтов на нижней крышке ноутбука крестовой отвёрткой Phillips #1.
Винты не вынимаются полностью из задней крышки, поэтому управление винтами не требуется.
По периметру есть несколько небольших защёлок, которые может понадобиться поддеть, чтобы освободить крышку. Для этого может пригодиться медиатор для вскрытия.
Шаг 2
Поднимите заднюю крышку и снимите её с компьютера.
Шаг 3
Аккуратно отсоедините разъём динамика, потянув его на себя.
Шаг 4
Снимите по два винта 5 мм с каждого динамика крестовой отвёрткой Phillips #1.
Шаг 5
Освободите синие и белые провода, пропустив их под пластиковыми фиксаторами на батарее.
Шаг 6
Поднимите каждый динамик и извлеките его из корпуса компьютера.
Шаг 7
Аккуратно подденьте дальний конец разъёма батареи инструментом для вскрытия, направляя инструмент на себя.
Снимите разъём, толкнув его вперед и подняв.
Шаг 8
Удалите центральный винт 5 мм крестовой отвёрткой Phillips #1.
Шаг 9
Поднимите батарею и извлеките её из компьютера.
Шаг 10

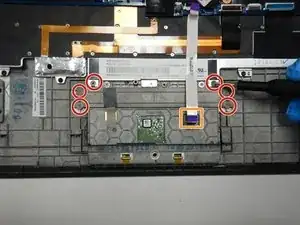

Крестовой отвёрткой Phillips #1 удалите шесть винтов 2 мм, крепящих тачпад к материнской плате.
Пластиковым инструментом для вскрытия приподнимите защёлку ZIF-разъёма и выньте ленточный кабель, соединяющий материнскую плату с тачпадом.
Шаг 11

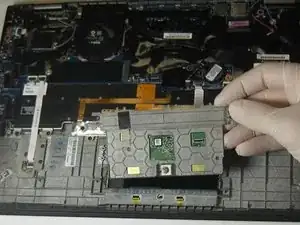

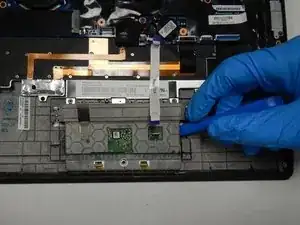

Пластиковым инструментом для вскрытия приподнимите и оттяните тачпад от нижней части корпуса.
Снимите тачпад.
Если тачпад заедает, вы также можете выдавить его со стороны клавиатуры нижней панели.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
