Замена материнской платы Lenovo Thinkpad X1 Carbon 4-го поколения

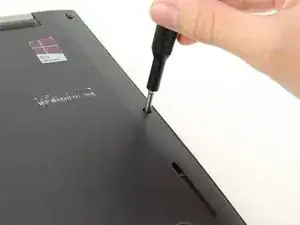

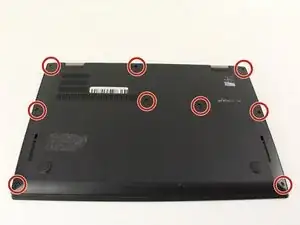

Отвинтите девять закреплённых винтов на нижней крышке ноутбука крестовой отверткой Phillips #1.

Винты не выламываются полностью из задней крышки, поэтому управление винтами не требуется.

По краю есть несколько маленьких защелок, которые возможно потребуется поддеть, чтобы освободить крышку. Для этого может пригодиться пластиковая лопатка для вскрытия.

Поднимите заднюю крышку и снимите её с компьютера.

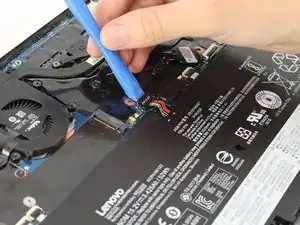

Осторожно подденьте дальний конец разъёма батареи инструментом для вскрытия, направленным к Вам.

Снимите разъём, подталкивая его вперёд и поднимая вверх.

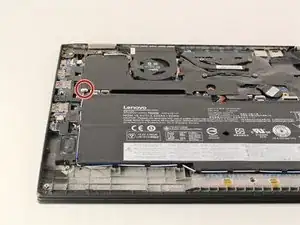

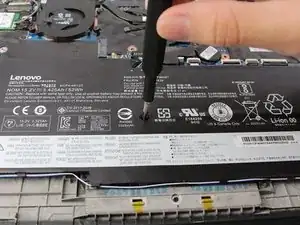

Снимите центральный винт 5 мм крестовой отверткой Phillips #1.

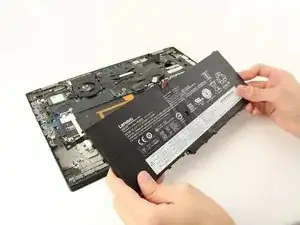

Поднимите батарею и выньте её из компьютера.

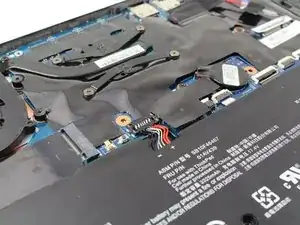

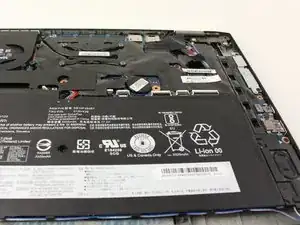

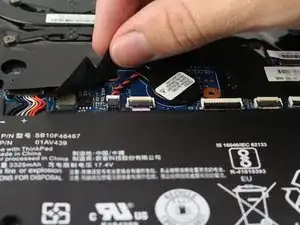

Отклейте пластиковую защитную пленку над основной секцией батареи, чтобы открыть красный и черный провода дисковой батарейки.

Аккуратно отсоедините провода дисковой батарейки от разъёма, потянув горизонтально в направлении от разъёма.

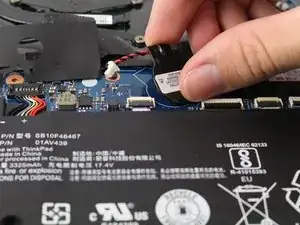

Выньте дисковую батарейку из компьютера.

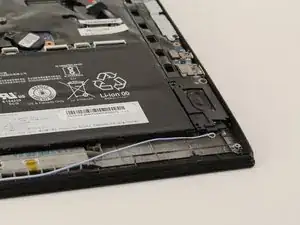

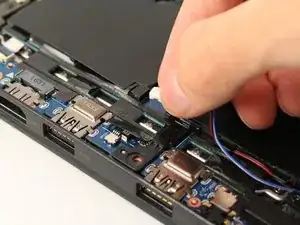

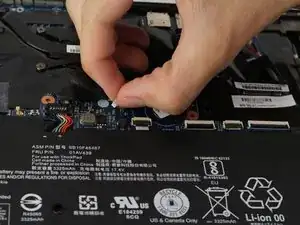

Осторожно отсоедините разъём динамика, потянув его в Вашу сторону.

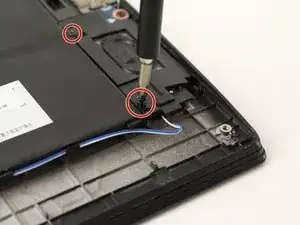

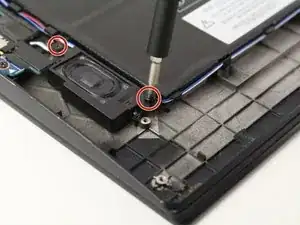

Снимите два винта 5 мм на каждом динамике крестовой отверткой Phillips #1.

Протяните синие и белые провода под пластиковыми защёлками, соединёнными с батареей.

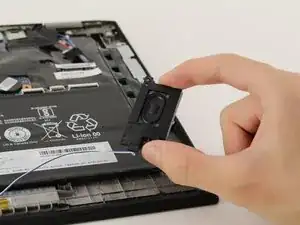

Поднимите каждый динамик и выньте его из компьютера.

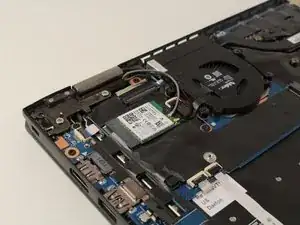

Снимите защитную плёнку слева от узла вентилятора.

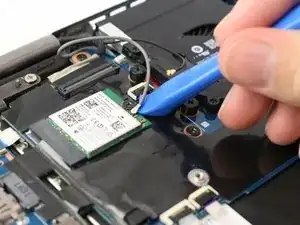

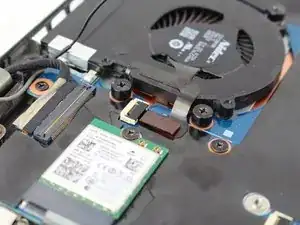

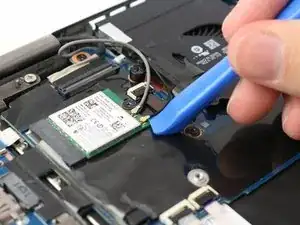

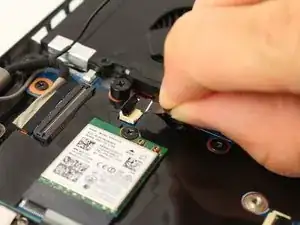

Осторожно отсоедините серые и чёрные антенные разъёмы на зелёной плате беспроводной сети, поддев антенны инструментом для вскрытия снизу.

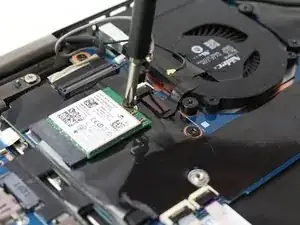

Снимите винт 2.5 мм, фиксирующий плату, крестовой отверткой Phillips #1.

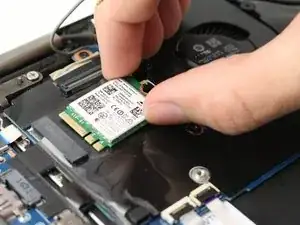

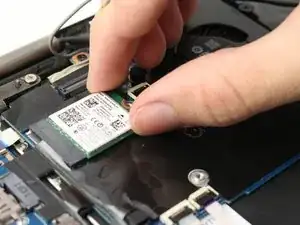

Осторожно сдвиньте плату беспроводной сети из разъёма, потянув её вправо.

Отклейте чёрную защитную плёнку слева от вентилятора.

Не снимайте четыре винта, ближайшие к вентилятору. Они не относятся к узлу вентилятора.

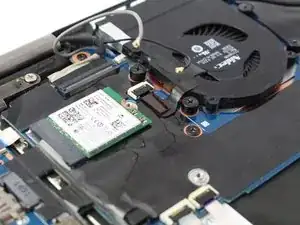

Отсоедините антенные провода от зелёной платы беспроводной сети, расположенной слева от вентилятора.

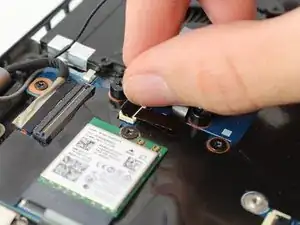

Поднимите соединитель шарнира, который прикреплён к ленточному кабелю вентилятора.

Осторожно отсоедините кабель, вытянув его наружу из ленточного разъёма.

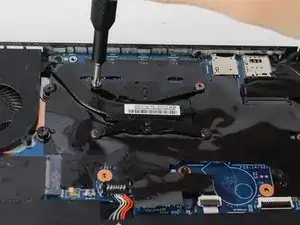

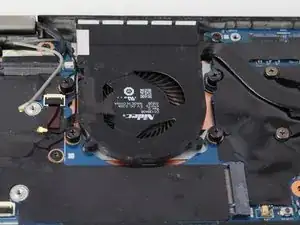

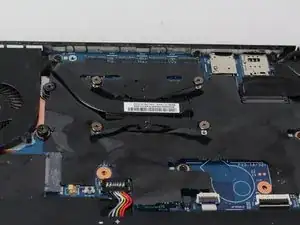

Ослабьте винты на металлической конструкции в форме «x».

Эти винты закреплены на металлической «x», поэтому не беспокойтесь о том, что они выпадут.

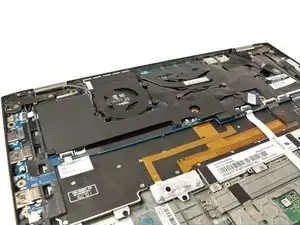

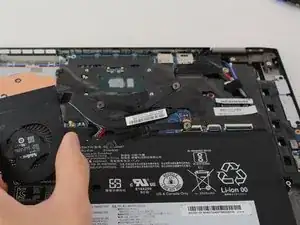

Поднимите вентилятор вверх от платы.

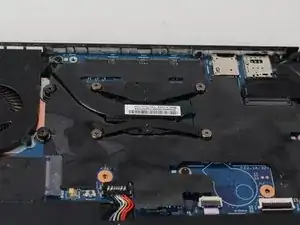

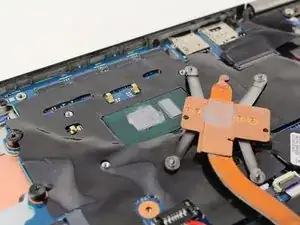

Рекомендуется заменить старую теплопроводную пасту под металлической конструкцией в форме «x». (Руководства по замене теплопроводной пасты можно найти здесь.)

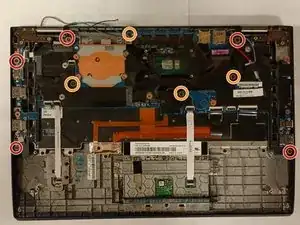

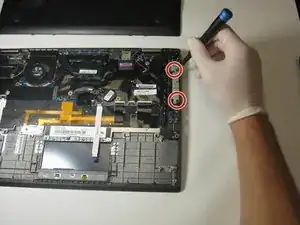

Используя отвёртку Phillips #0, удалите два винта длиной 5 мм, фиксирующие USB-порты на правой стороне материнской платы.

Белый треугольный символ на материнской плате указывает на винты длиной 5 мм.

Используя отвёртку Phillips #0, удалите пять винтов длиной 5 мм.

Белый квадратный символ на материнской плате указывает на винты длиной 2 мм.

Используя отвёртку Phillips #0, удалите четыре винта длиной 2 мм.

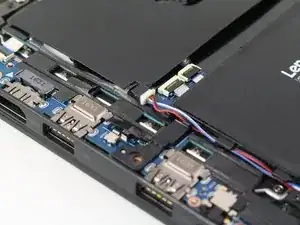

Отсоедините семь ленточных кабелей, соединяющих материнскую плату с соответствующими компонентами, перевернув фиксирующие чёрные защёлки вверх с помощью лопатки и вытянув кабели из разъёмов.

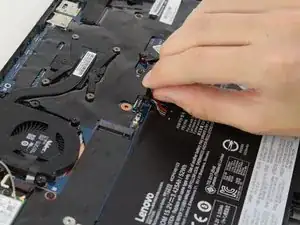

Отсоедините красный и синий провода, прикреплённые к материнской плате.

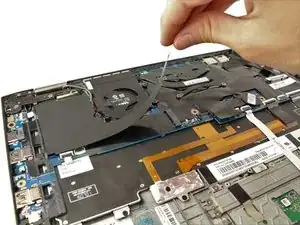

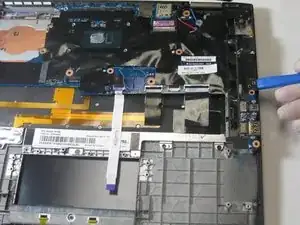

С помощью пластикового инструмента для вскрытия аккуратно приподнимите материнскую плату.

Если вы чувствуете сопротивление, ещё раз проверьте, что все винты и ленточные кабели сняты.

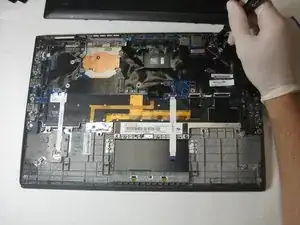

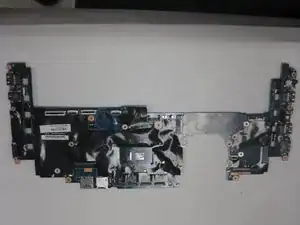

Поднимите материнскую плату и извлеките её из компьютера.
