Замена сенсорного сканера отпечатков пальцев Lenovo Thinkpad X1 Carbon 4‑го поколения
Сканер отпечатков пальцев Lenovo Thinkpad — это физическая часть ноутбука, расположенная под клавиатурой, которая позволяет пользователю разблокировать ноутбук по отпечатку пальца вместо ввода пароля. Со временем сканер может терять чувствительность или перестать распознавать отпечатки вовсе. Если сканер отпечатков больше не позволяет открыть устройство, его может потребоваться заменить. В этом руководстве объясняется, как заменить сканер отпечатков пальцев на Lenovo ThinkPad X1 Carbon 4‑го поколения, номер модели: 20FB002LUS.
Шаг 1
Открутите девять зафиксированных винтов на нижней крышке ноутбука крестовой отверткой Phillips #1.
Винты не вынимаются полностью из задней крышки, поэтому управление винтами не требуется.
По периметру есть несколько небольших защёлок, которые может потребоваться поддеть, чтобы освободить крышку. Для этого может пригодиться пластиковая лопатка.
Шаг 2
Поднимите заднюю крышку и снимите её с компьютера.
Шаг 3
Осторожно отключите разъём динамика, потянув его на себя.
Шаг 4
Снимите по два винта 5 мм на каждом динамике крестовой отверткой Phillips #1.
Шаг 5
Освободите синие и белые провода из‑под пластмассовых защёлок, фиксирующих их к аккумулятору.
Шаг 6
Поднимите каждый динамик и извлеките его из компьютера.
Шаг 7
Осторожно подденьте дальний конец разъёма аккумулятора пластиковым инструментом лопатки, направив инструмент на себя.
Снимите разъём, сдвинув его вперёд и поднимая вверх.
Шаг 8
Удалите центральный винт 5 мм крестовой отверткой Phillips #1.
Шаг 9
Поднимите аккумулятор и извлеките его из компьютера.
Шаг 10

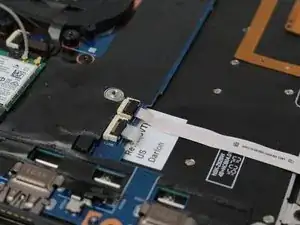

Приподнимите чёрный фиксатор, находящийся над ленточным разъёмом, с помощью пластиковой лопатки iFixit.
Шаг 11

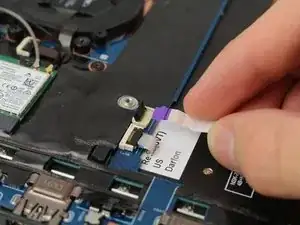

Поднимите фиолетовый ленточный разъём вверх и извлеките его.
Есть небольшие пластмассовые защёлки, препятствующие горизонтальному вытягиванию ленточного разъёма.
Шаг 12

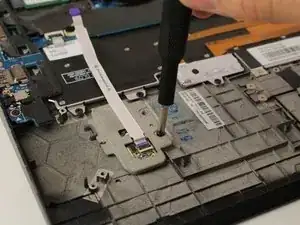

Удалите два чёрных винта 2,5 мм на сканере отпечатков крестовой отверткой Phillips #1.
Шаг 13

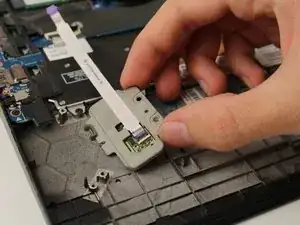

Осторожно приподнимите правый край сканера отпечатков и сдвиньте сканер вправо, прежде чем полностью поднять его.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
