Замена материнской платы Asus ROG STRIX GL502V

Снимите 10 винтов.

Примечание: передние винты (синие) имеют длину 10 мм, центральные и задние (коричневые) — 12 мм.

С помощью инструмента для открытия или медианого лезвия пройдите по периметру корпуса, начиная с заднего угла.

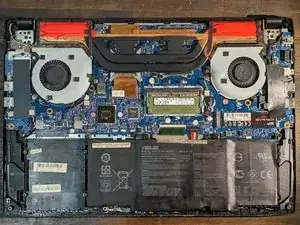

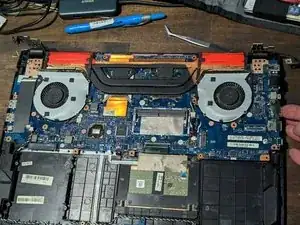

Поднимите крышку — теперь у вас есть доступ к большинству компонентов.

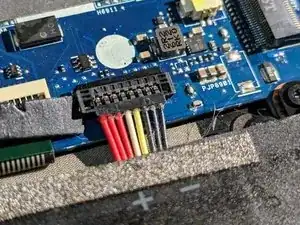

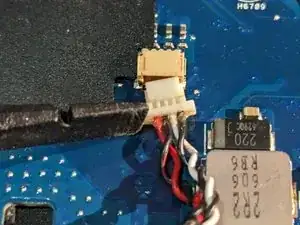

Отключите разъём батареи, потянув его вверх.

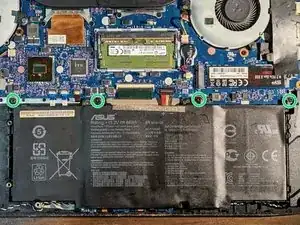

Снимите 4 винта

Поднимите аккумулятор и выньте его.

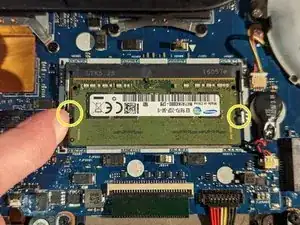

Выведите пружинные фиксаторы наружу.

Поднимите модуль и извлеките его из разъёма.

снимите винт.

потяните вверх и вправо от разъёма.

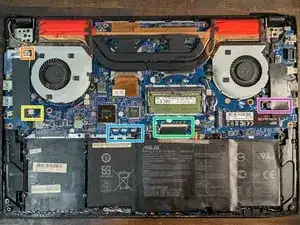

Антенна (оранжевый)

Динамики (жёлтый)

Питание и разные светодиоды (синий)

Клавиатура (зелёный)

Дисплей (розовый)

Снимите разъём динамиков, вытянув его.

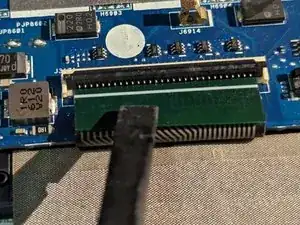

Поднимите фиксатор разъёма вверх

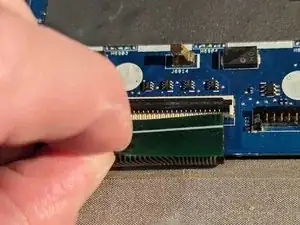

Извлеките ленточный кабель из разъёма

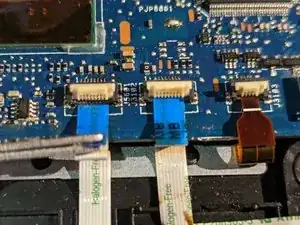

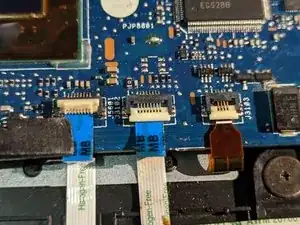

Поднимите фиксирующую защёлку на каждом разъёме (3×)

Вытяните каждый ленточный кабель

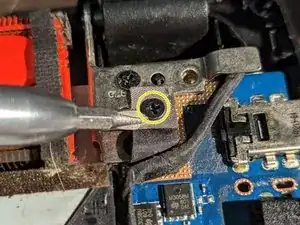

Снимите винт, удерживающий кабель дисплея

Снимите пластиковый кожух над кабелем дисплея

Вытяните кабель из зажима

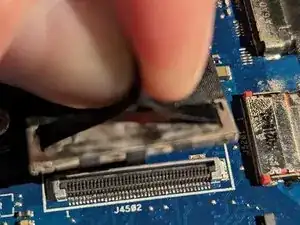

Вытяните разъём дисплея строго вверх за вытяжную ленту

Аккуратно, держась за металлическую часть, подтяните разъём вверх.

Повторите для второго разъёма.

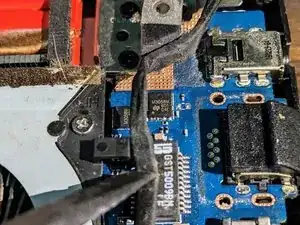

Выведите разъём из направляющей.

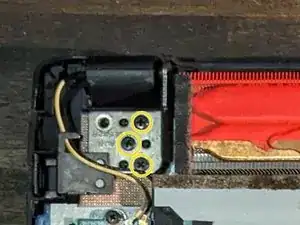

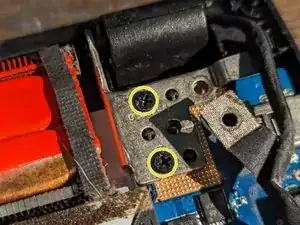

Снимите оставшиеся винты шарниров (5)

Примечание: один винт держал кабель дисплея.

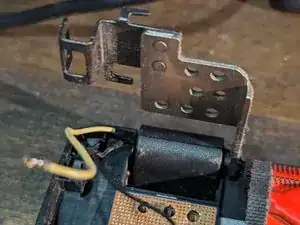

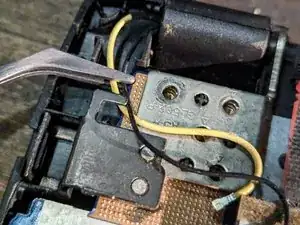

Поднимите левый шарнир вверх.

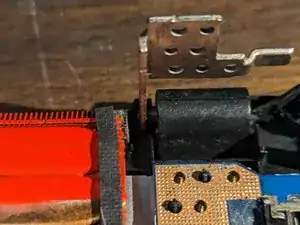

Поднимите правый шарнир вверх.

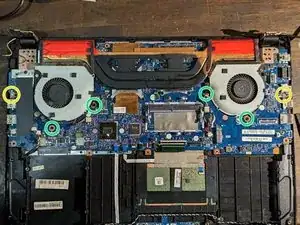

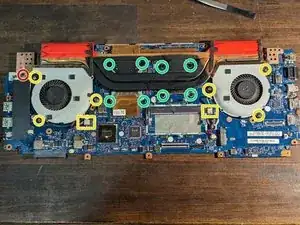

Снимите два боковых винта материнской платы (отмечены жёлтым)

Снимите 4 центральных винта (отмечены зелёным)

Примечание: боковые винты серебристые и немного длиннее.

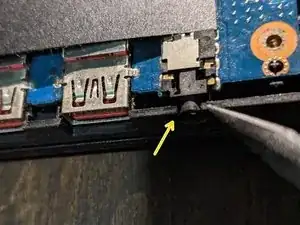

ПРИМЕЧАНИЕ: разъём наушников зафиксирован в корпусе.

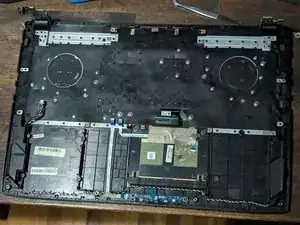

Поднимите материнскую плату со стороны HDMI-разъёма и потяните в его сторону.

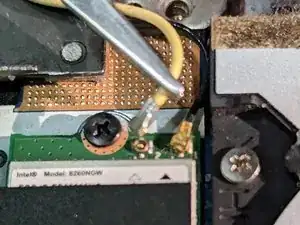

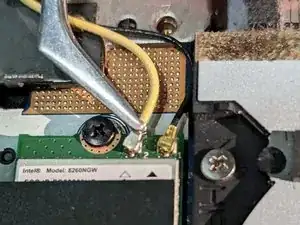

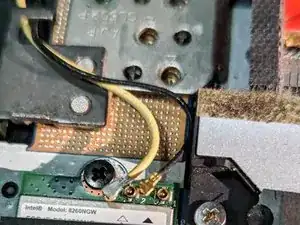

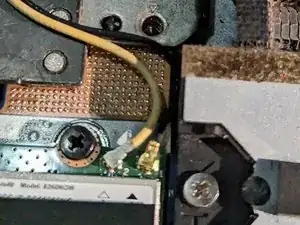

Снимите винт радиомодуля (красный) и вытяните его из разъёма.

Отключите разъёмы вентиляторов и снимите 6 винтов. Выньте вентиляторы.

Снимите 8 винтов с радиатора и удалите его.

Примечание: радиатор использует термопасту на процессоре и графическом чипе — перед сборкой необходимо очистить поверхности и нанести новую пасту.
