Замена тачпада Acer Spin 5 SP515-51GN-807G
Это руководство по замене тачпада в ноутбуке Acer Spin 5 SP515-51GN-807G. Тачпад — очень важная часть устройства, поскольку это основной периферийный элемент, которым пользователь взаимодействует в режиме ноутбука. Если тачпад работает некорректно, устройство всё ещё можно использовать в режиме планшета, но для пользователей, предпочитающих традиционный интерфейс ноутбука, лучше обеспечить исправную работу тачпада.
Шаг 1
Удалите одиннадцать винтов длиной 6,5 мм, которые фиксируют заднюю крышку, используя крестовую отвертку Phillips #1.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть заднюю крышку.
Шаг 3
Осторожно снимите заднюю крышку с устройства.
Шаг 4
Пинцетом снимите кусочек чёрной ленты, закрывающий разъём кабеля батареи.
Шаг 5
Снимите кусочек чёрной ленты, который закрывает батарею.
Шаг 6
Сожмите кабель батареи по обеим сторонам кончиками пальцев и аккуратно потяните его от разъёма.
При необходимости используйте пластиковый инструмент для вскрытия, чтобы вынуть провод из разъёма.
Шаг 7
Удалите два винта длиной 3,5 мм, фиксирующие батарею, используя крестовую отвертку Phillips #00 (бит PH00).
Шаг 8
Осторожно подведите пальцы под пластиковую кромку в месте, где были вынуты винты.
Поднимите вверх, чтобы извлечь батарею.
Не сгибайте и не прокалывайте литий‑ионную батарею, это опасно и может вызвать пожар.
Шаг 9

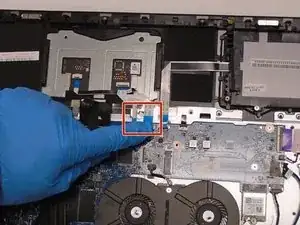

Отключите два ленточных кабеля, соединяющие трекпад с материнской платой, поднимая фиксирующие язычки ZIF‑разъёмов и вынимая кабели.
Шаг 10

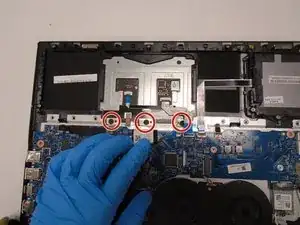

Снимите три винта длиной 2,2 мм, удерживающие трекпад, используя крестовую отвертку Phillips #00.
Шаг 11

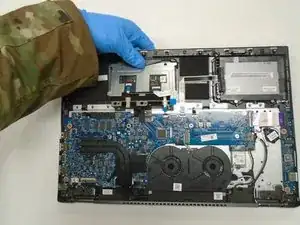

Поднимите крышку ноутбука и выдавите трекпад изнутри наружу.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
