Замена динамиков Acer Spin 5 SP515-51GN-807G
Если Ваш Acer Spin 5 SP515-51GN-807G больше не воспроизводит чистый звук, используйте это руководство, чтобы заменить неисправные динамики.
Динамики — небольшие устройства, которые подключаются к материнской плате ноутбука. Динамики получают электрические сигналы и преобразуют их в звуковые.
Перед использованием этого руководства убедитесь, что проверили все аудионастройки. Иногда динамики не настроены как устройство воспроизведения по умолчанию и поэтому не воспроизводят звук.
Шаг 13 требует снятия радиатора. При повторной сборке этой детали Вам нужно будет использовать термопасту.
Перед началом убедитесь, что полностью выключили ноутбук и отключили его от внешнего питания.
Шаг 1
Отверткой Phillips #1 удалите одиннадцать винтов длиной 6,5 мм, фиксирующих заднюю крышку.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять заднюю крышку.
Шаг 3
Осторожно снимите заднюю крышку с устройства.
Шаг 4
Пинцетом снимите кусочек черной ленты над разъемом кабеля батареи.
Шаг 5
Снимите кусочек черной ленты, покрывающей батарею.
Шаг 6
Захватите кабель батареи с обеих сторон кончиками пальцев и аккуратно потяните его от разъема.
При необходимости используйте пластиковый инструмент для вскрытия, чтобы извлечь шнур из разъема.
Шаг 7
Отвинтите два винта 3,5 мм, крепящие батарею, с помощью отвертки Phillips #00 (насадка PH00).
Шаг 8
Аккуратно подведите пальцы под пластиковую кромку там, где были винты.
Поднимите вверх, чтобы снять батарею.
Не гните и не прокалывайте литий-ионную батарею — это представляет риск возгорания.
Шаг 9

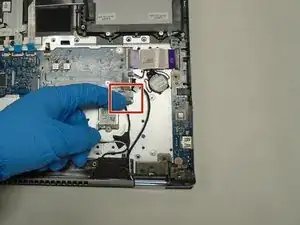

Пинцетом удалите кусочек ленты, закрывающей винт вентилятора.
Это также можно сделать ногтем.
Шаг 10
Возьмите за провод, соединяющий вентилятор с материнской платой, и аккуратно вытяните его, чтобы отсоединить кабель от разъема.
Шаг 11
Отвинтите винт 3,5 мм, крепящий вентилятор к компьютеру, с помощью отвертки Phillips #00 (насадка PH00).
Шаг 12

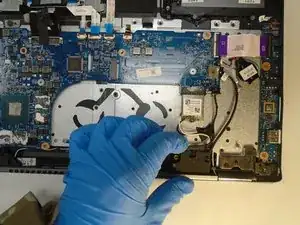

Захватите вентилятор за края пальцами и поднимите вверх, чтобы извлечь вентилятор.
Шаг 13

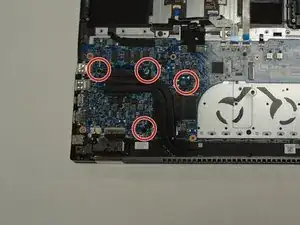

Отвинтите четыре фиксируемых винта на радиаторе отверткой Phillips #00.
Эти фиксируемые винты останутся в кронштейне радиатора после их отвинчивания.
Снимите радиатор.
Обязательно нанесите термопасту при повторной установке радиатора.
Шаг 14
Отключите кабели динамиков от материнской платы.
Шаг 15
Снимите два динамика.
Возможно, потребуется снять кабели с пластиковых фиксаторов, удерживающих их на месте. Будьте осторожны, чтобы не зацепить кабели за эти фиксаторы.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
