Замена системы охлаждения HP 15-f009wm

Переверните ноутбук экраном вниз.

Переключите фиксатор в положение «разблокировано».

Переведите защёлку выпуска.

После срабатывания защёлки батарея должна выскочить.

Выдвиньте батарею.

Выверните два винта Phillips #1 длиной 7 мм в крышке блока оперативной памяти.

Используйте пластиковый инструмент для открытия, чтобы поддеть и снять крышку.

Отпустите защёлки по обеим сторонам модуля, одновременно отводя каждую защёлку от планки памяти.

Эти защёлки фиксируют модуль на месте; при отпускании модуль «выскочит» вверх.

Извлеките модуль оперативной памяти из ноутбука.

Выверните шестнадцать винтов Phillips #1 длиной 7 мм на нижней панели.

Выньте оптический привод из ноутбука.

Выверните три винта Phillips #00 длиной 2 мм, расположенные под оптическим приводом.

Выверните один винт Phillips #1 длиной 4 мм у карты Wi‑Fi.

Выньте карту Wi‑Fi из материнской платы.

Откройте ноутбук.

Используйте пластиковый инструмент для открытия, чтобы поддеть клавиатуру, начиная с верхней части и двигаясь по периметру.

Откройте экран до положения «вровень» и поверните ноутбук так, чтобы экран оказался ближе к Вам.

Поднимите клавиатуру из корпуса.

Используйте лопатку, чтобы поднять чёрный фикcатор на ZIF‑разъёме и извлечь ленточный кабель.

Выверните пять винтов Phillips #1 длиной 7 мм, находящихся под клавиатурой.

Используйте лопатку, чтобы поднять чёрные защёлки на ZIF‑разъёмах.

Извлеките ленточные кабели из ZIF‑разъёмов.

Используйте пластиковый инструмент для открытия, чтобы поддеть и снять подлокотник.

Поднимите и снимите подлокотник.

Используйте лопатку, чтобы поднять чёрный фикcатор на ZIF‑разъёме.

Извлеките ленточный кабель USB/AUX из ZIF‑разъёма на материнской плате.

Выверните один винт Phillips #1 длиной 7 мм на плате USB/AUX.

Снимите плату USB/AUX с ноутбука.

Поднимите жёсткий диск из корпуса ноутбука.

Отключите жёсткий диск от материнской платы.

Выверните четыре винта Phillips #1 длиной 4 мм, крепящие материнскую плату.

Поднимите материнскую плату из корпуса.

Снизу будут подключены три провода.

Отключите динамик.

Снимите кабель дисплея. Поднимайте соединение вертикально вверх из материнской платы.

Переверните материнскую плату.

Отсоедините провод зарядного порта от материнской платы.

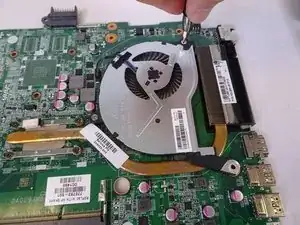

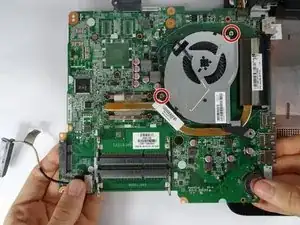

Используйте отвертку PH1, чтобы вынуть два винта (7 мм), фиксирующие вентилятор.

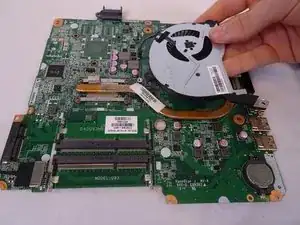

Теперь вентилятор будет соединён только через кабель питания.

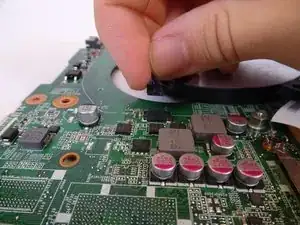

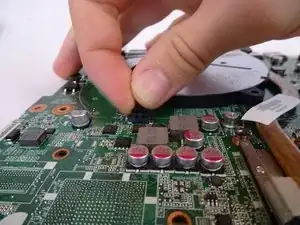

Отключите соединительный кабель.
