Замена материнской платы HP 15-f009wm

Переверните ноутбук крышкой вниз.

Переведите фиксатор в положение «разблокировано».

Переведите фиксатор извлечения.

После переключения фиксатор батарея должна выскочить.

Выньте батарею, сдвинув её наружу.

Отверните два винта Phillips #1 на 7 мм на крышке доступа к оперативной памяти.

Используйте пластиковый инструмент для открытия, чтобы отщелкнуть крышку.

Освободите защёлки по обеим сторонам модуля, одновременно отодвигая каждую защёлку от модуля памяти.

Эти защёлки фиксируют модуль памяти, и при их освобождении модуль «выскочит».

Извлеките модуль оперативной памяти из ноутбука.

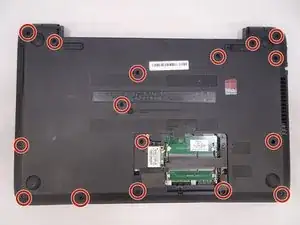

Отвинтите шестнадцать винтов Phillips #1 длиной 7 мм на нижней крышке.

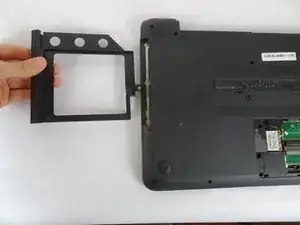

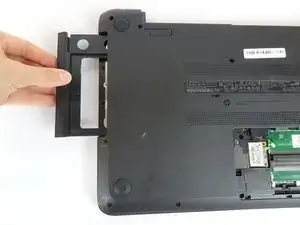

Вытяните дисковод из ноутбука.

Отвинтите три винта Phillips #00 длиной 2 мм, расположенные под дисководом.

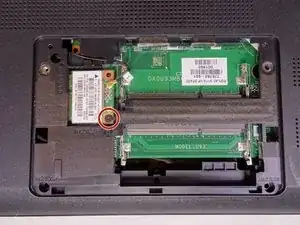

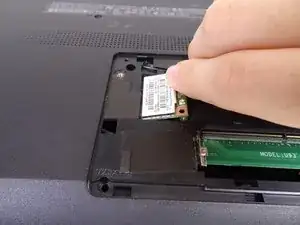

Отвинтите один винт Phillips #1 длиной 4 мм, крепящий модуль Wi‑Fi.

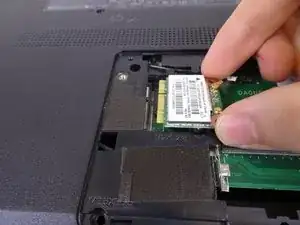

Извлеките модуль Wi‑Fi из материнской платы.

Откройте ноутбук.

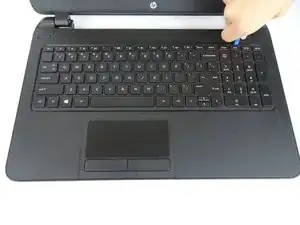

Используйте пластиковый инструмент для открытия, чтобы отщелкнуть клавиатуру, начиная с верхнего края и продвигаясь по периметру.

Раскройте экран до плоского положения и поверните ноутбук так, чтобы экран был обращён к Вам.

Поднимите клавиатуру от ноутбука.

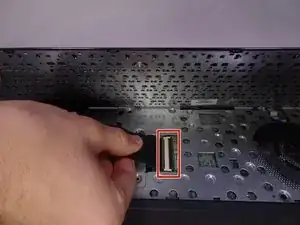

Используйте лопаточку, чтобы поднять чёрную защёлку на ZIF‑коннекторе и вынуть плёночный кабель.

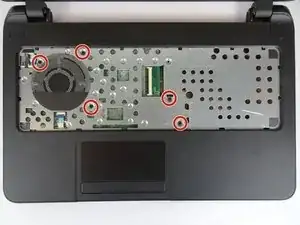

Отвинтите пять винтов Phillips #1 длиной 7 мм, расположенных под клавиатурой.

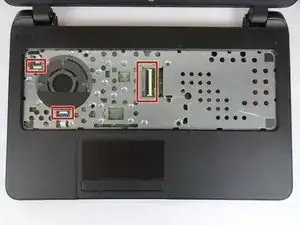

Используйте лопаточку, чтобы поднять чёрные защёлки на ZIF‑коннекторах.

Отсоедините плёночные кабели от ZIF‑коннекторов.

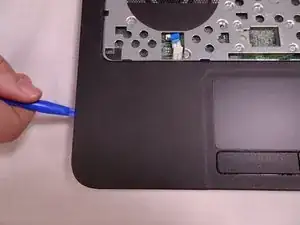

Используйте пластиковый инструмент для открытия, чтобы отщелкнуть подлокотник от корпуса ноутбука.

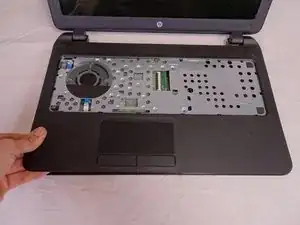

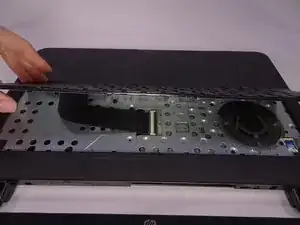

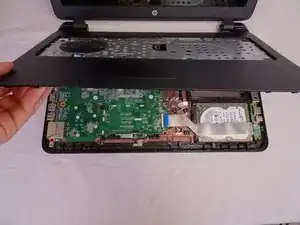

Поднимите и снимите подлокотник.

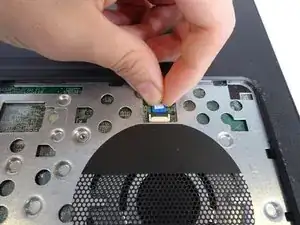

Используйте лопаточку, чтобы поднять чёрную защёлку на ZIF‑коннекторе.

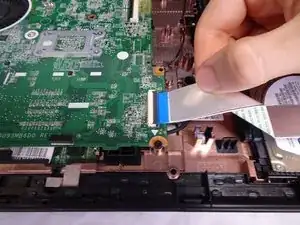

Отсоедините плёночный кабель USB/AUX от ZIF‑коннектора на материнской плате.

Отвинтите один винт Phillips #1 длиной 7 мм, крепящий плату USB/AUX.

Снимите плату USB/AUX с ноутбука.

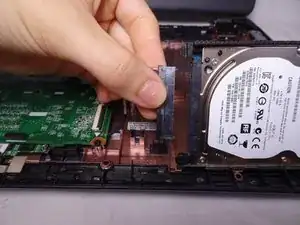

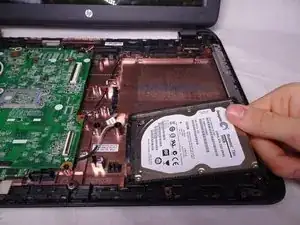

Поднимите жёсткий диск из ноутбука.

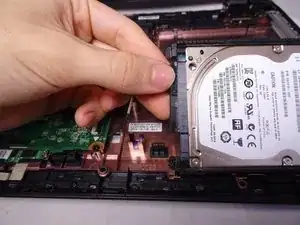

Отключите жёсткий диск от материнской платы.

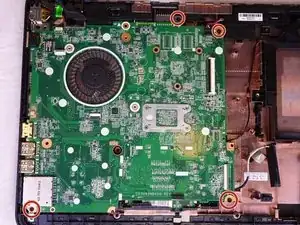

Отвинтите четыре винта Phillips #1 длиной 4 мм, крепящие материнскую плату.

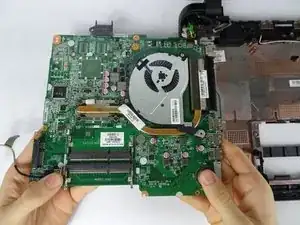

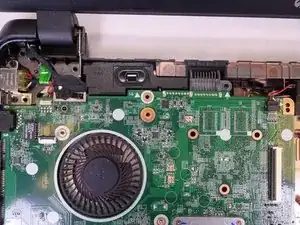

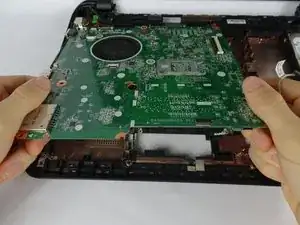

Поднимите материнскую плату из корпуса компьютера.

Под платой будут подключены три провода.

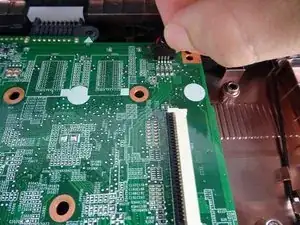

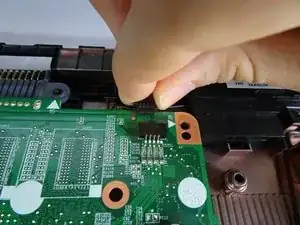

Отключите динамик.

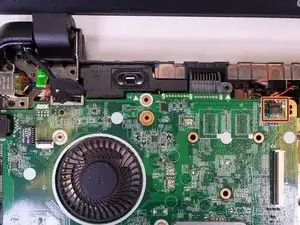

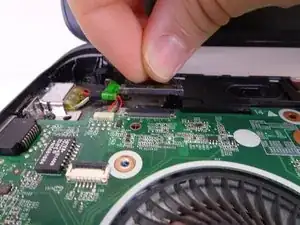

Отсоедините провод подключения дисплея. Поднимите разъём прямо вверх от материнской платы.

Переверните материнскую плату.

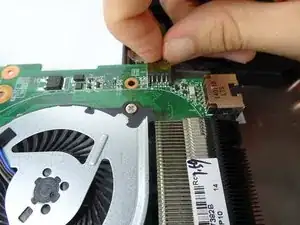

Отсоедините провод разъёма зарядки от материнской платы.
