Замена SSD в Dell Inspiron 3501
Используйте это руководство, чтобы заменить SSD в вашем Dell Inspiron 3501.
Перед началом ремонта при возможности сделайте резервную копию существующего SSD. Если вы заменяете SSD, на который установлена операционная система, ознакомьтесь с утилитой клонирования диска, чтобы быть готовым перенести данные на новый SSD.
Шаг 1
Для вашей безопасности разрядите батарею ниже 25% и выключите устройство перед разборкой.
Отверткой Phillips отвинтите семь винтов длиной 6 мм, фиксирующих заднюю крышку.
Отверткой Phillips ослабьте два закреплённых винта.
Шаг 2
Вставьте медиатор для вскрытия между нижним левым углом задней крышки и корпусом ноутбука.
Подденьте вверх, чтобы освободить фиксирующие защёлки.
Прислушивайтесь к щелчку при освобождении каждой защёлки.
Повторите эту операцию для нижнего правого угла задней крышки.
Шаг 3
По бокам ноутбука вставьте медиатор между крышкой и корпусом.
Подденьте вверх, чтобы освободить оставшиеся защёлки.
Шаг 4
Возьмитесь за крышку за край, ближайший к вам.
Поднимите крышку. Раскройте её так, чтобы задний край поднимался последним.
Полностью снимите крышку с ноутбука.
Если задняя крышка прилипла к корпусу, используйте медиатор, чтобы провести по периметру крышки и освободить оставшиеся защёлки.
Шаг 5
Оттяните язычок на разъёме кабеля батареи от гнезда, чтобы отключить батарею.
Шаг 6

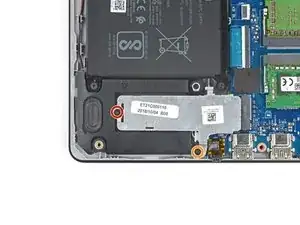

Отверткой Phillips отвинтите винт длиной 4 мм, фиксирующий серебристый экран SSD.
Отверткой Phillips ослабьте закреплённый винт.
Шаг 7

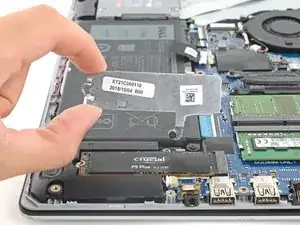

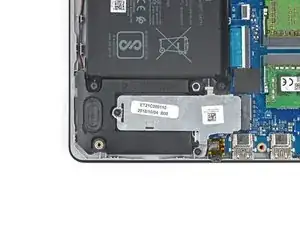

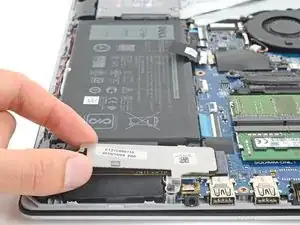

Поднимите крышку SSD прямо вверх, чтобы снять её.
Шаг 8

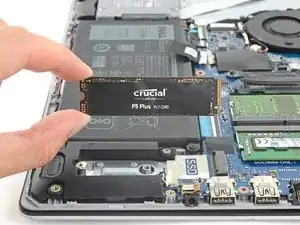

Возьмитесь за кромки SSD рядом с выемкой под винт.

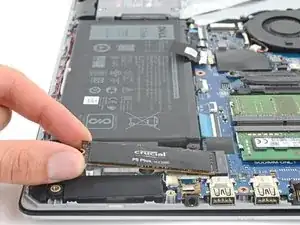

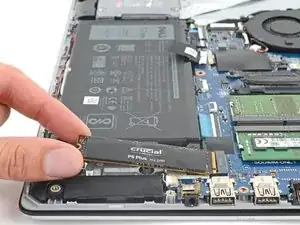

Тяните SSD прямо из гнезда и извлеките его.
Если он застрял, слегка покачивайте из стороны в сторону, вытягивая.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Утилизируйте электронные отходы в переработчике, сертифицированном по стандартам R2 или e-Stewards.
Ремонт не удался? Попробуйте простую диагностику или обратитесь за помощью к сообществу ответов по Dell Inspiron.
Перевод руководства с ifixit.com
