Замена экрана Dell Inspiron 3520
В ходе ремонта потребуется удаление мелких винтов из компьютера. Убедитесь, что эти винты хранятся в чистом месте, где их легко найти. Процесс также затрагивает внутренности компьютера, поэтому обращайтесь аккуратно при снятии электронных внутренних компонентов — они могут быть очень хрупкими.
Шаг 1
Выключите ноутбук
Поставьте ноутбук вверх дном так, чтобы батарея была от вас.
Найдите защёлки-выдвижные язычки для разблокировки и фиксации на нижнем правом и левом углах батареи соответственно.
Шаг 2
Сдвиньте правый язычок вправо, чтобы разблокировать батарею.
Сдвиньте и удерживайте левый язычок влево, чтобы освободить батарею от корпуса.
Наконец, извлеките батарею, сдвинув её от корпуса и от себя.
Шаг 3
Найдите четыре защёлки вдоль верхнего края клавиатуры.
Используя лопатку, отожмите защёлки от клавиатуры и поднимите клавиатуру вверх, отводя её от ноутбука.
Шаг 4
Сдвиньте клавиатуру вперёд в направлении экрана, чтобы освободить нижние защёлки.
Шаг 5
Осторожно приподнимите модуль и найдите соединительный кабель.
Аккуратно вытащите конец кабеля из разъёма на ноутбуке.
Шаг 6

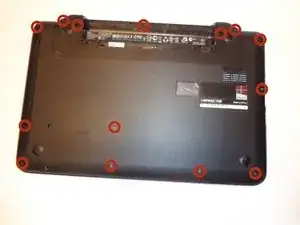

Найдите и удалите 14 винтов Phillips #00 длиной 5 мм с нижней части ноутбука.
Найдите и удалите два винта Phillips #00 длиной 5 мм, расположенные под клавиатурой.

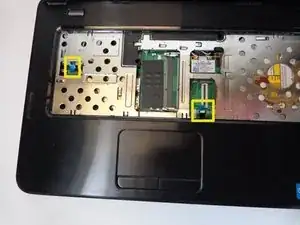

Отключите два управляющих провода с синими язычками для вытягивания.
Шаг 7

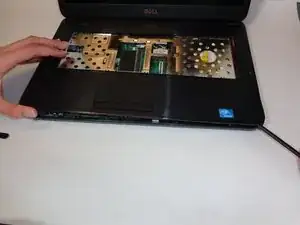

Используя лопатку, аккуратно обойдите кромку верхней панели.
Поднимите верхнюю панель и отделите её от ноутбука.
Закройте ноутбук и снимите крышку над петлёй, используя лопатку.
Шаг 8

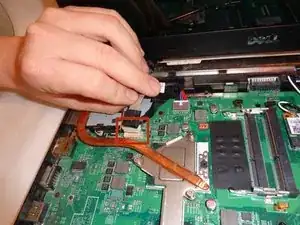

Осторожно вытащите кабель, расположенный рядом с вентилятором, из его разъёма.

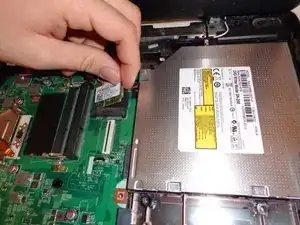

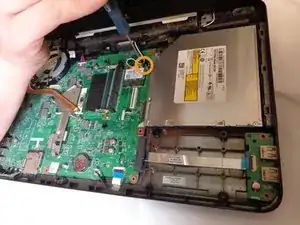

Сразу за оптическим приводом найдите крепёжный винт 4 мм Phillips #00 для небольшой платки и удалите его.
Плата должна вытащиться.
Обратите внимание на прокладку кабелей вдоль борозды для последующей сборки.
Шаг 9

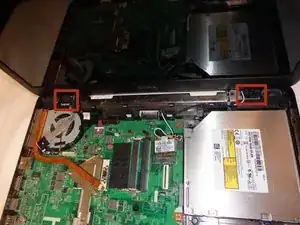

Откройте ноутбук и найдите две петли.
Каждая петля имеет два винта Phillips #00 длиной 5 мм, которые необходимо удалить.

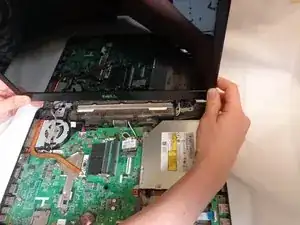

После удаления винтов экран должен отойти.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
