Замена узла дисплея Dell Inspiron 15 3565

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с вашим компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

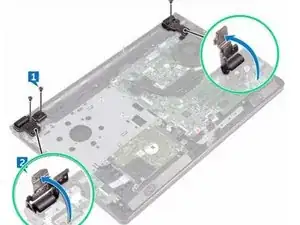

Снимите три винта (2.5x8), фиксирующие петли дисплея к сборке подставки для рук.

Разверните петли дисплея до угла 90 градусов.

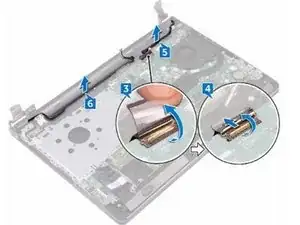

Отклейте ленту, фиксирующую кабель дисплея к сборке подставки для рук.

Откройте защёлку и отсоедините кабель дисплея.

Откройте защёлку и отсоедините кабель дисплея.

Запомните маршрут прокладки кабеля дисплея и снимите кабель с направляющих на сборке подставки для рук.

Запомните маршрут прокладки антенного кабеля и снимите кабель с направляющих на сборке подставки для рук.

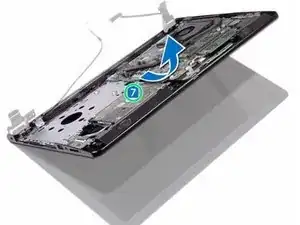

Отверните сборку подставки для рук под углом и сдвиньте её с узла дисплея.

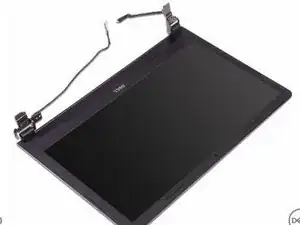

Поместите НОВЫЙ узел дисплея на чистую, ровную поверхность.

Установите сборку подставки для рук на узел дисплея.

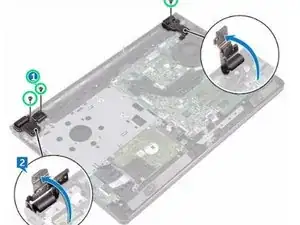

Закройте петли дисплея и совместите отверстия для винтов в петлях дисплея с отверстиями для винтов на сборке подставки для рук.

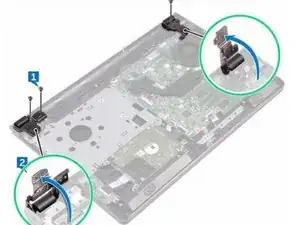

Установите на место три винта (2.5x8), фиксирующие петли дисплея к сборке подставки для рук.

Протяните антенные кабели через направляющие на сборке подставки для рук.

Подключите кабель дисплея и закройте защёлку, чтобы зафиксировать кабель.

Протяните кабель дисплея через направляющие на сборке подставки для рук

Приклейте ленту, фиксирующую кабель дисплея к сборке подставки для рук.

Закройте дисплей и переверните компьютер.
