Замена оптического привода Dell Inspiron 3520
Этот процесс ремонта включает в себя удаление мелких деталей из компьютера, поэтому у вас должно быть место для хранения всех мелких съемных винтов. Это упростит и ускорит процесс ремонта.
Шаг 1
Выключите ноутбук

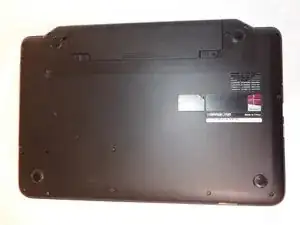

Переверните ноутбук вверх дном так, чтобы батарея была обращена от вас.

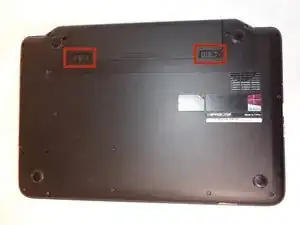

Найдите защелки для разблокировки и освобождения в нижних правом и левом углах батареи соответственно.
Шаг 2

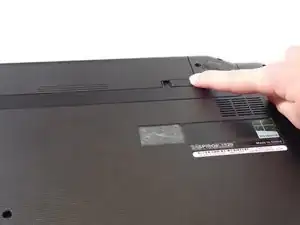

Сдвиньте правую защелку вправо для разблокировки батареи.
Сдвиньте и удерживайте левую защелку влево, чтобы освободить батарею от устройства.

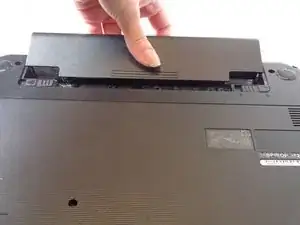

Наконец, извлеките батарею, сдвинув ее от устройства и от себя.
Шаг 3

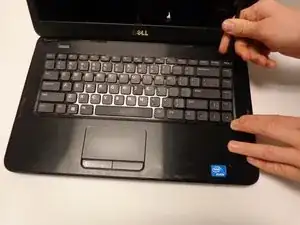

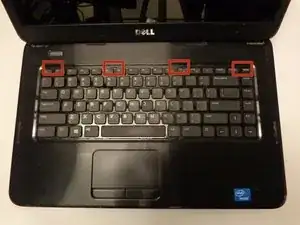

Найдите четыре защелки вдоль верхнего края клавиатуры.
С помощью лопатки отодвиньте защелки от клавиатуры и поднимите клавиатуру вверх от ноутбука.
Шаг 4

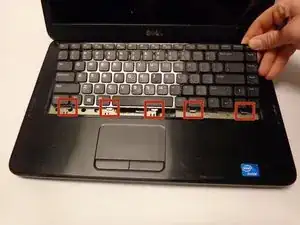

Сдвиньте клавиатуру вперед к экрану, чтобы освободить нижние защелки.
Шаг 5

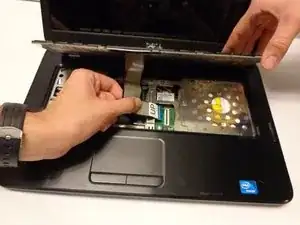

Осторожно поднимите плату и найдите соединительный кабель.
Аккуратно вытяните конец кабеля из порта ноутбука.
Шаг 6

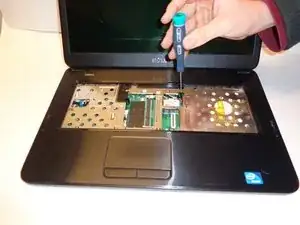

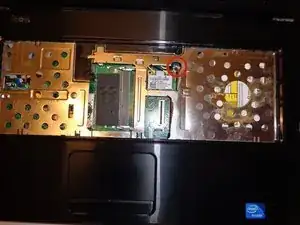

Найдите и удалите крепежный винт Phillips #00 длиной 4 мм.
Шаг 7

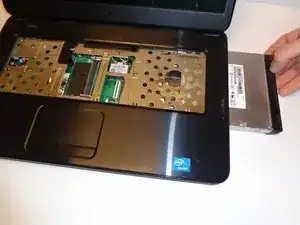

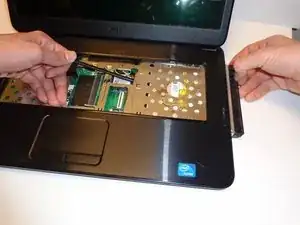

Немного протолкните оптический привод изнутри, чтобы освободить его.
Схватите привод с внешней стороны и осторожно вытяните его.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
