Замена жёсткого диска в Dell Inspiron 15 3565

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера ознакомьтесь с информацией по технике безопасности, поставляемой с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После работы внутри компьютера выполните инструкции из раздела «После работы внутри компьютера».

ОСТОРОЖНО: Жёсткие диски хрупкие. Обращайтесь с жёстким диском аккуратно.

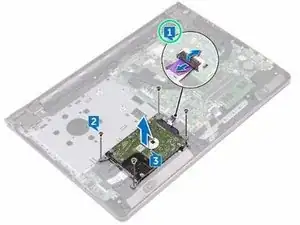

Откройте защёлку и отключите кабель жёсткого диска от системной платы.

Удалите четыре винта (M2x3), крепящие узел жёсткого диска к сборке подставки для ладоней.

Поднимите узел жёсткого диска со сборки подставки для ладоней.

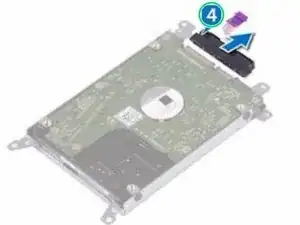

Отсоедините переходник от узла жёсткого диска.

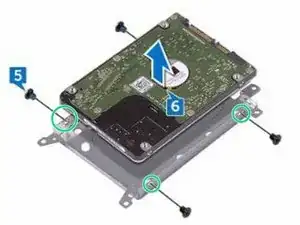

Удалите четыре винта (M3x3), крепящие кронштейн жёсткого диска к самому жёсткому диску.

Поднимите жёсткий диск с кронштейна жёсткого диска.

Совместите отверстия под винты в кронштейне жёсткого диска с отверстиями под винты в новом жёстком диске.

Установите четыре винта (M3x3), крепящие кронштейн жёсткого диска к жёсткому диску.

Подключите переходник к жёсткому диску.

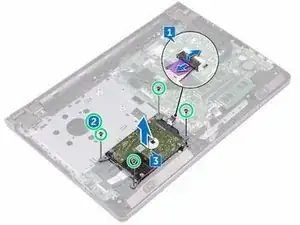

Разместите узел жёсткого диска в сборке подставки для ладоней и совместите отверстия под винты узла жёсткого диска с отверстиями в сборке подставки для ладоней.

Установите четыре винта (M2x3), крепящие узел жёсткого диска к сборке подставки для ладоней.

Вставьте кабель жёсткого диска в разъём на системной плате и закройте защёлку, чтобы зафиксировать кабель.
