Замена шарнира HP Pavilion x2 10-n113dx
Шарнир HP Pavilion X2 может потребовать замены, если он повреждён или экран не открывается корректно. Это руководство показывает, как разобрать HP Pavilion X2 для снятия и замены шарнира, который соединяет экран с клавиатурой.
Шаг 1

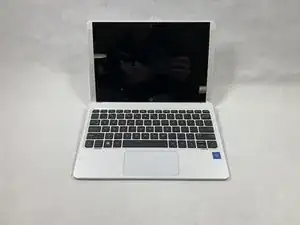

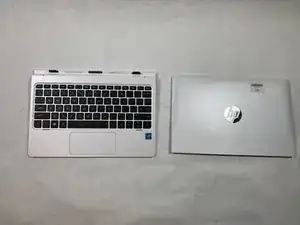

Отсоедините экран от клавиатуры.
Шаг 2

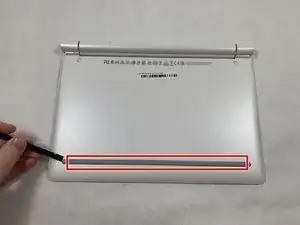

Снимите серую резиновую планку с помощью пластикового лопаточки или пинцета, обнажив четыре головки винтов.
Резиновая планка приклеена. Возможно потребуется нагревательная прокладка, чтобы расплавить клей и облегчить снятие.
Шаг 3
Открутите четыре винта с помощью отвертки Phillips #0.
Все четыре эти винта имеют диаметр 4.3 мм и высоту 3.7 мм.
Шаг 4

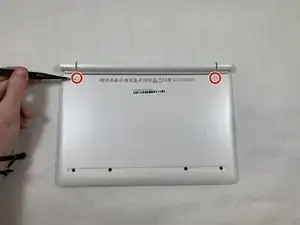

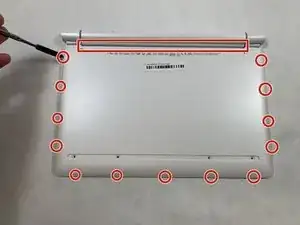

Снимите круглые резиновые заглушки, обнажив расположенные под ними головки винтов.
Возможно потребуется нагревательная прокладка, чтобы расплавить клей под заглушками и облегчить снятие.

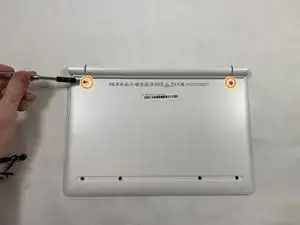

Открутите два винта с помощью отвертки Phillips #0.
Эти два винта имеют диаметр 5.3 мм и высоту 4.3 мм.
Шаг 5

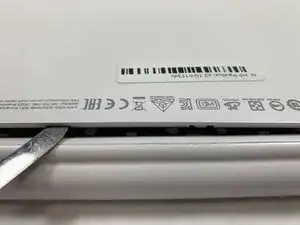

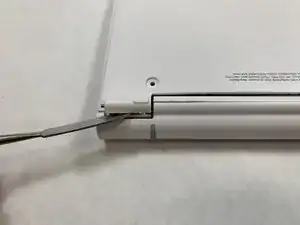

После удаления всех винтов аккуратно подденьте заднюю крышку с помощью металлической лопаточки.
Обязательно используйте лопаточку в отмеченных местах, чтобы не повредить корпус.
Шаг 6

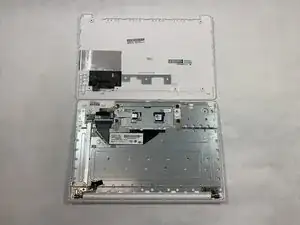

Полностью снимите заднюю крышку.
Шаг 7

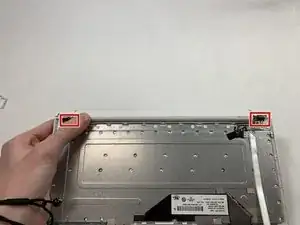

Открутите четыре винта, расположенные в отмеченных местах, с помощью отвертки Phillips #0.
Все четыре этих винта имеют диаметр 7.0 мм и высоту 2.5 мм.
Шаг 8
Удалите клей, фиксирующий ленточный кабель, с помощью пинцета.
Шаг 9

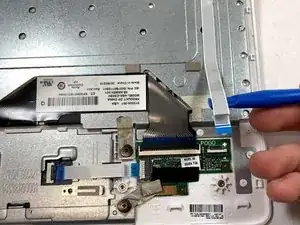

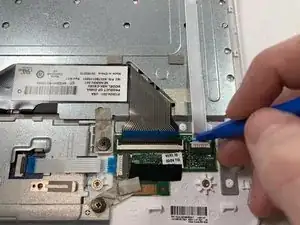

С помощью пластиковой лопаточки откиньте защёлку на разъёме, чтобы можно было вынуть ленточный кабель.
Шаг 10

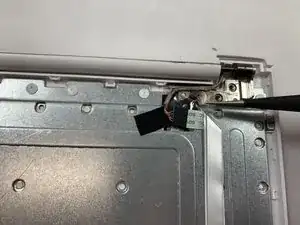

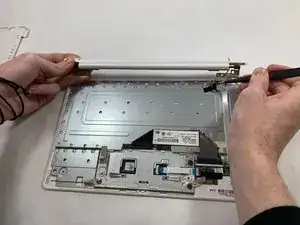

Аккуратно приподнимите шарнир от точек крепления, как показано на изображении.
Пинцет также можно использовать, чтобы предотвратить повреждение ленточного кабеля в процессе.

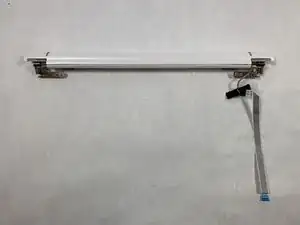

Шарнир теперь можно полностью отделить.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
