Замена разъёма петли HP Pavilion x2 10-n113dx

Перед началом отключите ноутбук.

Используя синий пластиковый инструмент для вскрытия или плоскую лезвию, аккуратно вставьте лезвие между панелью дисплея и осторожно поднимите, чтобы приподнять узел.

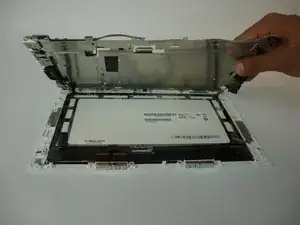

Осторожно поднимите и снимите панель дисплея с узла.

Снимите полупрозрачную жёлтую ленту, покрывающую разъём батареи на материнской плате.

Лента будет мешать на следующем шаге.

Поднимите маленькую белую фиксирующую защёлку кончиком лопатки или ногтем. После этого ленточный кабель можно легко вынуть без усилий.

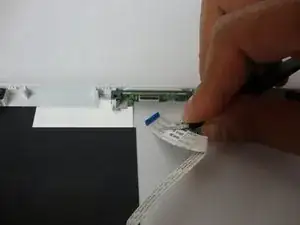

Осторожно отсоедините белый ленточный кабель от материнской платы.

Осторожно отсоедините кабель батареи от его разъёма на материнской плате.

Используя крестовую отвёртку Phillips #0, аккуратно выкрутите 4 винта в углах, удерживающих батарею на панели дисплея.

3 винта: головка 3.12 мм, длина 2.40 мм; 1 винт: головка 5.85 мм, длина 2.5 мм.

Снимите батарею с устройства.

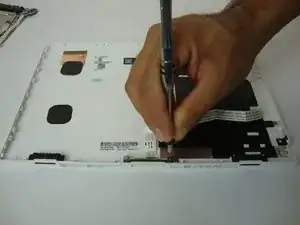

Используя крестовую отвёртку Phillips #0, аккуратно выкрутите 21 винт, удерживающий экран на панели дисплея. 3.32 мм головка, 3.99 мм длина (КРАСНЫЙ), 2.82 мм головка, 3.5 мм длина (ЖЁЛТЫЙ), и 4.15 мм головка, 2.35 мм длина (СИНИЙ).

3.32 мм головка, 3.99 мм длина.

2.82 мм головка, 3.5 мм длина.

4.15 мм головка, 2.35 мм длина.

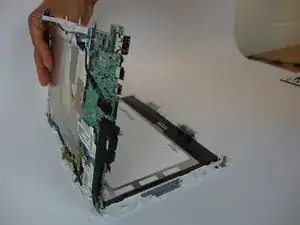

Очень осторожно приподнимите плату, чтобы сохранить все подключения. Будьте внимательны к кабелям, которые могут быть ещё подключены.

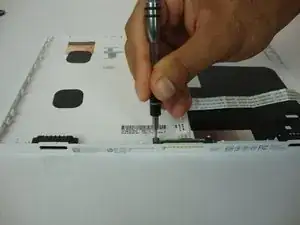

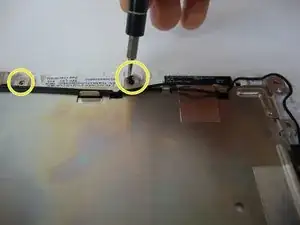

Используйте крестовую отвёртку Phillips #0, чтобы выкрутить 2 винта с головкой 2.82 мм и длиной 3.5 мм, удерживающие разъём петли.

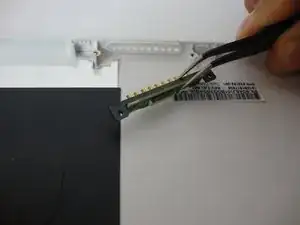

Пинцетом аккуратно снимите белую ленточную плату с контактом «пого» с разъёма петли.

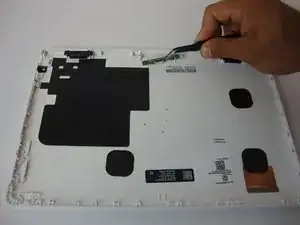

Осторожно снимите разъём петли с панели дисплея.
