HP Pavilion x2 10-n113dx Замена материнской платы
Материнская плата (также называемая mainboard, системной платой, основной платой и т.д.) — это часть компьютера, обеспечивающая соединение и обмен данными между другими компонентами. Материнские платы обычно плоские и зелёного цвета, на них установлены такие важные компоненты, как процессор, память и периферийные устройства. Повреждённая или неисправная материнская плата часто проявляет себя следующими симптомами: невозможность загрузки, синие экраны, случайные зависания, отказ экрана или звука, отказ подключённых устройств и аппаратные сбои.
Если Ваш HP Pavilion x2 10-n113dx испытывает эти симптомы, сейчас подходящее время для замены материнской платы. Это руководство проводит через шаги, необходимые для доступа к материнской плате и её замены на новую.
Для выполнения руководства не требуется специальной подготовки. Перед началом выключите ноутбук и будьте осторожны на каждом шаге, чтобы избежать повреждений других электронных компонентов. Убедитесь, что у Вас есть все необходимые инструменты и 15–20 минут времени для выполнения работы.
Шаг 1
Перед началом выключите ноутбук.
Используя синюю пластиковую лопатку или плоский инструмент с лезвием, аккуратно подденьте лезвие между панелью дисплея и аккуратно сдвиньте, чтобы приподнять сборку.
Шаг 2
Осторожно приподнимите и снимите панель дисплея с корпуса.
Снимите полупрозрачную жёлтую ленту, закрывающую разъём аккумулятора на материнской плате.
Лента помешает на следующем шаге.
Шаг 3
Поднимите маленький белый фиксирующий язычок с помощью кончика лопатки или ногтя. После этого ленточный кабель можно легко вынуть без особых усилий.
Осторожно отсоедините белый ленточный кабель от материнской платы.
Шаг 4
Осторожно отсоедините кабель аккумулятора от его разъёма на материнской плате.
Шаг 5
Используя отвёртку Phillips #0, аккуратно выкрутите 4 угловых винта, которые крепят аккумулятор к панели дисплея.
3 винта: диаметр головки 3.12 мм, длина 2.40 мм; 1 винт: диаметр головки 5.85 мм, длина 2.5 мм.
Снимите аккумулятор с устройства.
Шаг 6

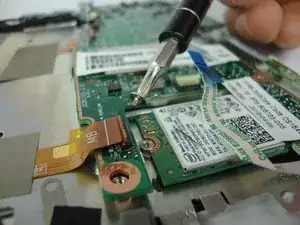

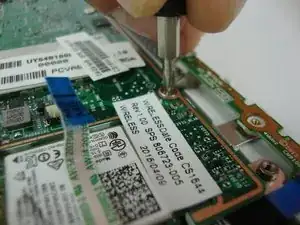

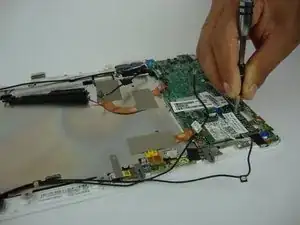

Чтобы открутить материнскую плату, используйте отвёртку Phillips #0 для удаления двух типов винтов. Три винта: диаметр головки 4.15 мм, длина 2.35 мм и три винта: диаметр головки 3.32 мм, длина 3.99 мм.
Шаг 7

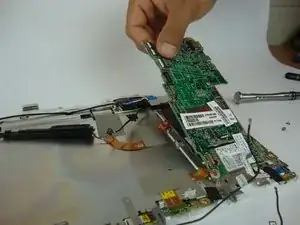

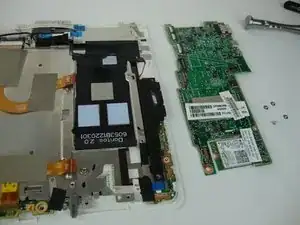

Снимите материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
