Замена экрана HP Pavilion x2 10-n113dx
Если у HP Pavilion X2 не работает питание, возможно, требуется замена батареи. Это руководство показывает, как разобрать HP Pavilion X2, чтобы получить доступ к экрану и затем заменить его на новый.
Шаг 1
Перед началом работы выключите ноутбук.
Используя синюю пластиковую лопатку для вскрытия или плоскую лезвиеобразную отвертку, аккуратно вставьте лезвие между панелью дисплея и осторожно сдвиньте, чтобы приподнять узел.
Шаг 2

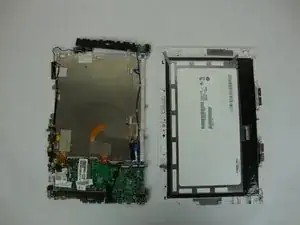

Осторожно поднимите и снимите панель дисплея с узла.
Снимите полупрозрачную жёлтую ленту, которая закрывает разъём батареи на материнской плате.
Лента помешает на одном из следующих шагов.
Шаг 3
Поднимите небольшую белую фиксирующую защёлку кончиком лопатки или ногтем. После этого плоский шлейф можно легко вынуть без особых усилий.
Осторожно отсоедините белый шлейф от материнской платы.
Шаг 4
Осторожно отсоедините кабель батареи от его разъёма на материнской плате.
Шаг 5

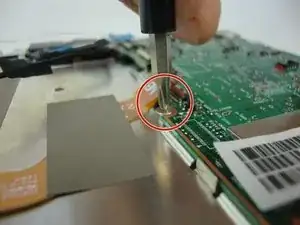

Используя отвертку Phillips #0, аккуратно выверните 4 угловых винта, которые крепят батарею к панели дисплея.
3 винта: головка 3,12 мм, длина 2,40 мм; 1 винт: головка 5,85 мм, длина 2,5 мм.
Снимите батарею с устройства.
Шаг 6
Используя отвертку Phillips #0, аккуратно выверните 21 винт, которые крепят экран к панели дисплея. 3,32 мм головка, 3,99 мм длина (КРАСНЫЕ), 2,82 мм головка, 3,5 мм длина (ЖЁЛТЫЕ), и 4,15 мм головка, 2,35 мм длина (СИНИЕ).
3,32 мм головка, 3,99 мм длина.
2,82 мм головка, 3,5 мм длина.
4,15 мм головка, 2,35 мм длина.
Шаг 7
Очень осторожно приподнимите плату, чтобы сохранить все соединения. Будьте внимательны к кабелям, которые могут быть всё ещё подключены.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
