Замена сенсорной панели Samsung Series 9 NP900X3C-A02US

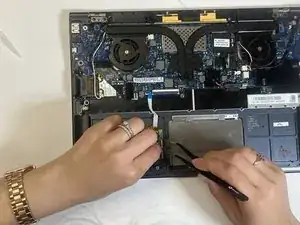

Если сенсорная панель на вашем ноутбуке Samsung Series 9 NP900X3C-A02US работает нестабильно или не регистрирует нажатия, это руководство поможет заменить её и восстановить плавное управление курсором.
Сенсорная панель — важный компонент, позволяющий управлять курсором, выполнять жесты с несколькими пальцами и взаимодействовать с операционной системой. Со временем из‑за износа, проблем с внутренними соединениями или механических повреждений она может выйти из строя, что приведёт к непоследовательной работе или полной неисправности.
Перед началом выключите ноутбук и отключите его от внешнего источника питания во избежание электрических опасностей. На шаге 3 потребуется аккуратно отсоединять хрупкие ленточные кабели — действуйте особенно осторожно, чтобы не порвать их.
Шаг 1

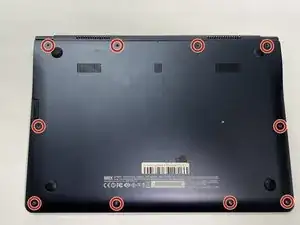

Используя отвёртку Phillips #00, выкрутите и снимите десять винтов 2 мм по краям задней крышки.
Подденьте нижнюю панель с помощью медиатора.
Шаг 2
Открутите внутренний аккумулятор и отключите его от материнской платы.

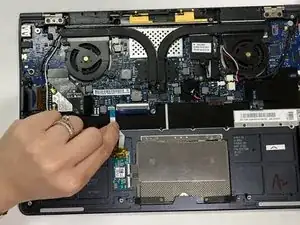

Найдите разъём ленточного кабеля. Используйте пластиковую лопатку, чтобы поднять защёлку и разблокировать ленточный кабель.
Снимите все кабели и ленты с помощью пластиковой лопатки.
Шаг 3

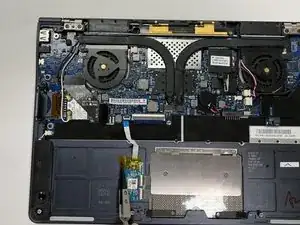

Держа сенсорную панель аккуратно на месте, вытащите ленты.
Шаг 4

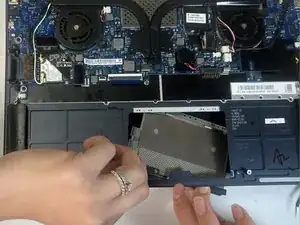

С помощью инструмента для поддёма отклейте и отделите модуль, приподняв его от основания.
Шаг 5

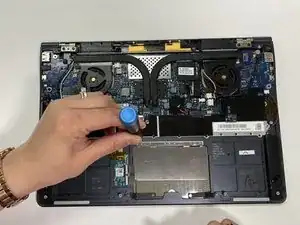

Снимите четыре винта 0,1 мм по краям сенсорной панели, используя отвёртку Phillips #00.
Слегка откройте ноутбук и надавите на модуль вниз кончиками пальцев, аккуратно. Он должен отщёлкнуться по бокам и упасть в образовавшееся пространство при слегка открытом ноутбуке.
После снятия сенсорной панели тщательно очистите её с помощью изопропилового спирта и микрофибровой салфетки. Особое внимание уделите краям и углам, где остаётся наибольшее количество грязи.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
