Замена динамиков Samsung Series 5 Ultrabook
Это пошаговое руководство по замене динамиков в Samsung Series 5 UltraTouch, номер модели: NP540U3C-A01UB. Динамики обеспечивают воспроизведение звука устройством, поэтому их замена важна. Обязательно отключите питание устройства. Инструкцию по работе с батареей можно найти здесь: Замена батареи Samsung Series 5 UltraTouch. Также используйте антистатические инструменты при снятии динамиков для безопасного демонтажа. Обратите внимание, что динамики приклеены, поэтому для их извлечения может потребоваться небольшое усилие.
Шаг 1

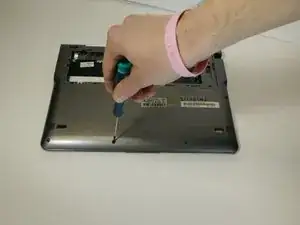

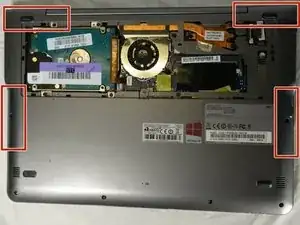

Выключите устройство. Снимите оставшиеся винты, удерживающие заднюю крышку:
Шесть винтов Phillips #00, длиной 4,0 мм.
Семь винтов Phillips #00, длиной 6,7 мм.
Шаг 2

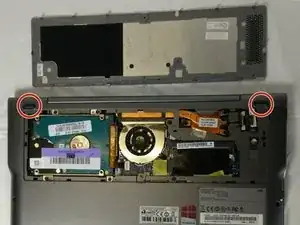

Снимите две резиновые накладки, скрывающие последние винты нижней крышки.

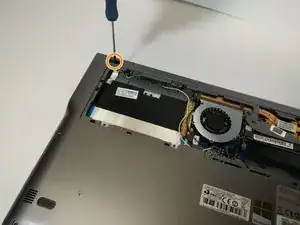

Удалите два винта Phillips #00 длиной 4 мм, расположенные под этими накладками.
Шаг 3
По краям задней крышки находятся защёлки, удерживающие её на месте. Будьте осторожны, чтобы не сломать их.

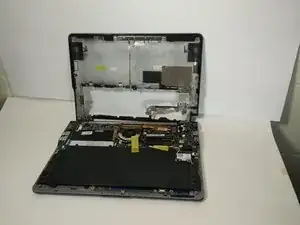

Снимите оставшуюся часть задней крышки.
Шаг 4

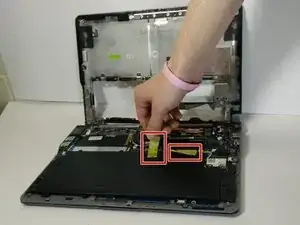

Снимите ленту, фиксирующую провода.
Шаг 5

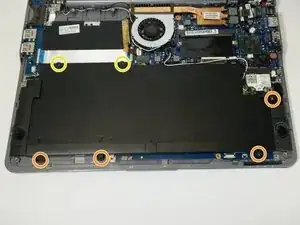

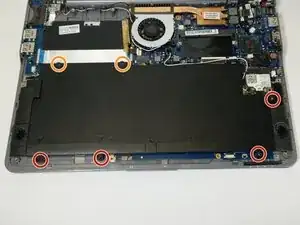

Удалите следующие винты Phillips #00, крепящие батарею:
Четыре винта длиной 4,5 мм
Два винта Phillips длиной 6,7 мм
Шаг 6

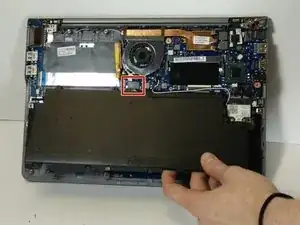

Оттяните разъём батареи в направлении батареи, чтобы отключить его.
Шаг 7

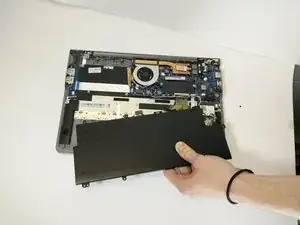

Извлеките батарею из ноутбука.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
