Замена платы ввода/вывода (I/O PCB) Samsung Series 9 NP900X4B-A02
Следуя этому руководству, вы получите безопасный и простой способ замены печатной платы ввода/вывода (I/O PCB) в ноутбуке Samsung Series 9 (NP900X4B-A02). Для замены этой платы не требуются дополнительные навыки, поэтому эту задачу сможет выполнить любой пользователь.
I/O PCB — это плата, которая контролирует большинство взаимодействий между пользователем и компьютером. Как и с другими печатными платами, проблему с I/O PCB может быть сложно диагностировать. Прежде чем заменять плату, убедитесь, что именно она является причиной неисправности.
Перед началом руководства убедитесь, что ноутбук выключен и отключён от источника питания.
Шаг 1
Перед продолжением убедитесь, что компьютер отключён от сети и выключен.
Снимите десять винтов по периметру основания, используя отвертку Phillips #000.
Используйте пластиковый инструмент для вскрытия, чтобы поддеть и снять нижнюю крышку.
Шаг 2
Теперь батарея находится в поле вашего зрения.
Перед снятием батареи используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель, который соединяет батарею с материнской платой.
Шаг 3
Используйте отвертку Phillips #000, чтобы выкрутить шесть винтов, крепящих батарею.
Шаг 4
Поднимите и извлеките батарею.
Шаг 5
Отсоедините кабель левого динамика от материнской платы.
Поднимите и извлеките левый динамик.
Шаг 6
Отсоедините кабель правого динамика от материнской платы.
Поднимите и извлеките правый динамик.
Шаг 7
Далее найдите два винта Phillips #0 длиной 2,5 мм в верхнем правом и нижнем левом углах вентилятора.
Шаг 8
Найдя винты, с помощью отвертки Phillips #0 выкрутите их из вентилятора.
Шаг 9
Используйте пластиковый инструмент для вскрытия, чтобы извлечь разъём кабеля из его гнезда, расположенного непосредственно справа от вентилятора.
Шаг 10
После извлечения кабеля вы можете снять вентилятор с ноутбука.
Вы можете очистить вентилятор с помощью баллончика со сжатым воздухом или другого очистителя, либо заменить его на новый.
Шаг 11

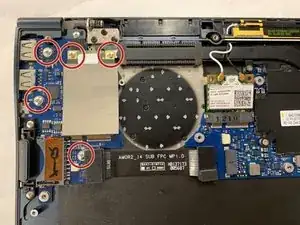

Снимите пять винтов Phillips #00 длиной 2,5 мм, которые крепят I/O PCB.
Шаг 12

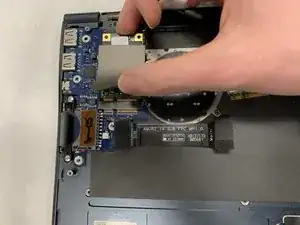

Поднимите и извлеките SSD с платы.
Шаг 13
Отсоедините чёрный пресс-фит разъём, аккуратно поддев его вверх.
Шаг 14
I/O PCB приклеена к рамке.
Используйте инструмент для вскрытия или лопатку, чтобы осторожно поддеть правый край I/O PCB.

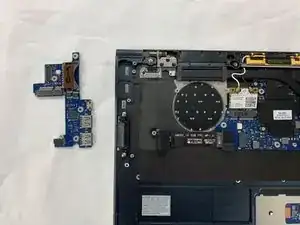

Сдвиньте плату вправо и извлеките её.
Возможно, вам придётся покачать плату, чтобы ослабить клей, удерживающий её на месте.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
