Замена разъема питания DC на Asus VivoBook S200E-RHI3T73

Перед началом ремонта убедитесь, что устройство выключено и отключено от сети.

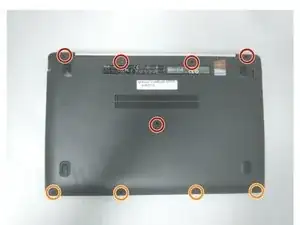

Открутите пять винтов длиной 8,0 мм с помощью отвертки Phillips #0.

Открутите четыре винта длиной 5,0 мм с помощью отвертки Phillips #0.

Осторожно снимите заднюю крышку ноутбука и отложите её в сторону.

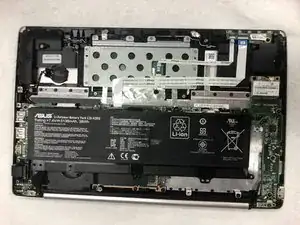

Открутите двенадцать винтов длиной 5,0 мм, крепящих аккумулятор, с помощью отвертки Phillips #0.

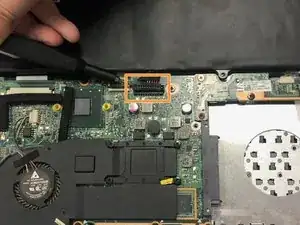

С помощью лопатки аккуратно поднимите соединительную перемычку между аккумулятором и печатной платой.

Осторожно извлеките аккумулятор из ноутбука.

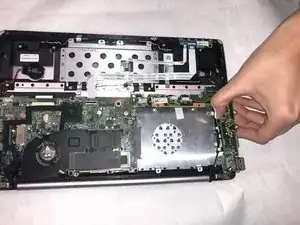

С помощью отвертки Phillips #0 открутите семь винтов с правой половины материнской платы.

Если вы не уверены, где находится материнская плата, воспользуйтесь изображением, чтобы правильно сориентироваться.

Открутите винты длиной 5,0 мм вентилятора с помощью отвертки Phillips #0 и отключите разъем вентилятора.

Открутите оставшиеся винты с правой стороны материнской платы с помощью отвертки.

Открутите четыре винта от сетевого порта и отключите сетевой порт.

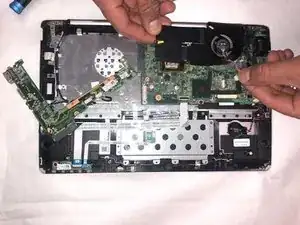

Выньте материнскую плату из ноутбука, потянув её влево и вверх.

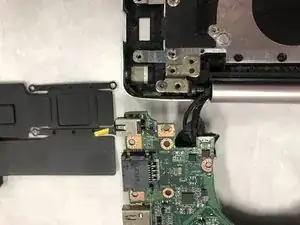

Найдите разъем питания DC на материнской плате.

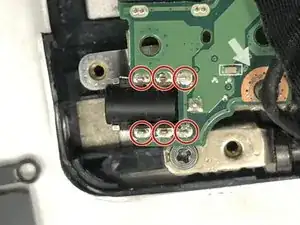

Используйте паяльник, чтобы отпаять разъем питания DC от материнской платы.

Будьте осторожны при пайке — это может привести к травмам, если процедура выполнена неправильно. Паяльник сильно нагревается и может обжечь.

Установите новый разъем питания DC и припаяйте его на место.
