Замена материнской платы Asus VivoBook S14
Если ваш Asus VivoBook S14 часто дает сбои, показывает синий экран с сообщением об ошибке или не запускается, возможно, материнская плата выходит из строя и требует замены. Если вашему Asus VivoBook S14 требуется замена материнской платы, используйте это руководство.
Перед началом убедитесь, что устройство выключено.
Шаг 1
Удалите все одиннадцать винтов 5 мм на задней панели крестовой отверткой JIS #000.
Осторожно подденьте заднюю крышку и снимите её.
Шаг 2
Аккуратно отсоедините разъем от материнской платы.
Если батарея вздутa или подлежит утилизации, пожалуйста, следуйте этому руководству.
Шаг 3
Удалите винты 5 мм, удерживающие батарею, крестовой отверткой JIS #000.
Шаг 4
Поднимите батарею из гнезда и выньте её.
Шаг 5

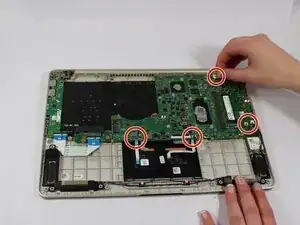

С помощью крестовой отвертки JIS #000 удалите винты 5 мм, удерживающие жесткий диск на месте.
Шаг 6

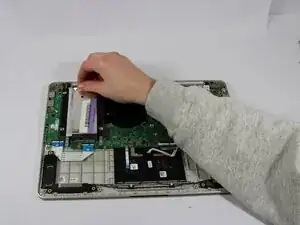

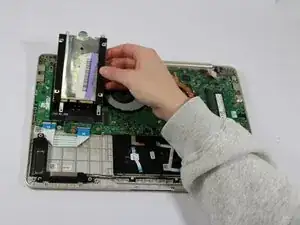

Аккуратно извлеките жесткий диск, потянув вверх от материнской платы и вынув его наружу.
Отложите в сторону.
Шаг 7

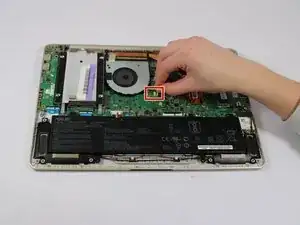

Отключите разъем вентилятора от материнской платы.
Шаг 8

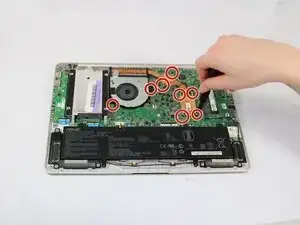

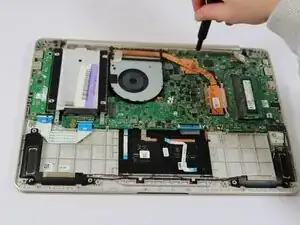

Удалите все восемь винтов 5 мм на вентиляторе и радиаторе с помощью крестовой отвертки JIS #000.
Шаг 9

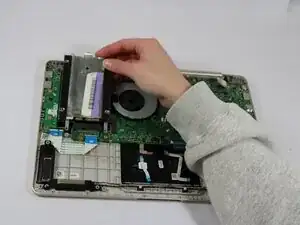

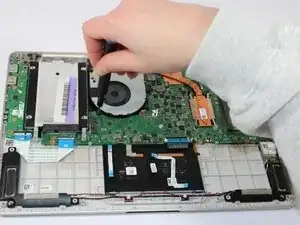

Осторожно снимите вентилятор и радиатор с материнской платы.
Отложите в сторону.
Шаг 10

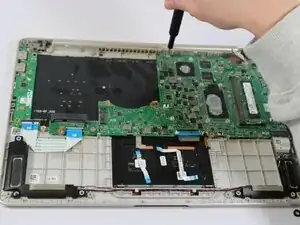

Отключите все пять разъемов от материнской платы.
Шаг 11

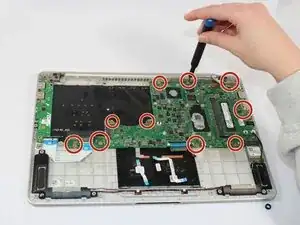

Удалите десять винтов 5 мм, удерживающих материнскую плату, крестовой отверткой JIS #000.
Шаг 12

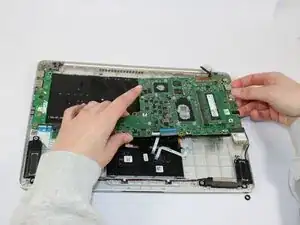

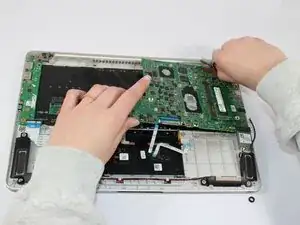

Осторожно поднимите материнскую плату из отсека и выньте её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
