Замена материнской платы Asus VivoBook S200E-RHI3T73
Материнская плата — проще говоря, это сам компьютер. Материнская плата в вашем ASUS VivoBook S200e-RHI3T73 может потребовать замены при наличии механических повреждений, внутренних дефектов (таких как повреждённые цепи или контакты) или если вы установили несовместимый процессор. Как правило, при повреждении материнской платы компьютер не включается. Поэтому, если ваш ASUS VivoBook S200e-RHI3T73 работает неправильно и вы хотите самостоятельно заменить материнскую плату, следуйте этому руководству.
Перед использованием этого руководства настоятельно рекомендуется показать устройство специалисту для точной диагностики, так как проблема может иметь более простое решение. Если специалист рекомендует замену платы, продолжайте с нашим руководством средней сложности, чтобы решить проблему.
Обязательно отключите устройство от сети и полностью выключите питание перед началом замены.
Будьте осторожны на всех этапах руководства. Элементы ASUS VivoBook S200e-RHI3T73 хрупкие и легко деформируются при неаккуратном обращении — это может помешать восстановлению работоспособности устройства.
Шаг 1
Используйте металлическую лопатку, чтобы приподнять заднюю панель.
Будьте аккуратны по краям.

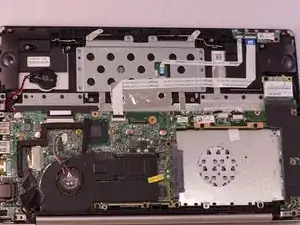

Поднимите заднюю панель, чтобы получить доступ к внутреннему пространству ноутбука.
Шаг 2

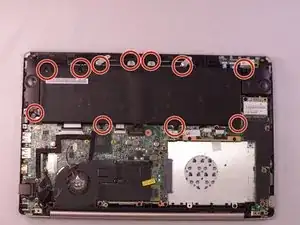

С помощью крестовой отвертки Phillips #0 отвинтите восемь чёрных винтов 50 мм, окружающих аккумулятор.
Шаг 3

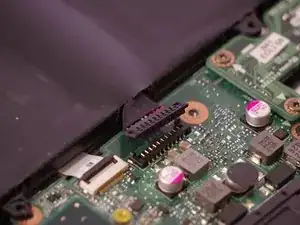

Используя набор точных пинцетов, поднимите фиксатор разъёма материнской платы.
Шаг 4

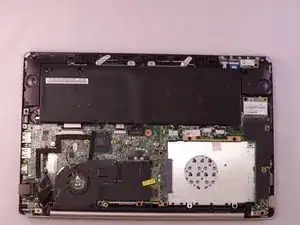

Используйте нейлоновую лопатку или пальцы, чтобы аккуратно приподнять аккумулятор.
Удалите аккумулятор.
Металлические лопатки могут пробить незащищённый аккумулятор, что может привести к пожару.
Шаг 5

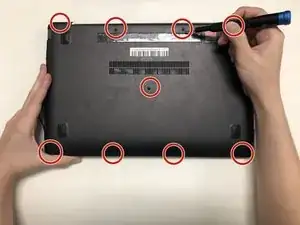

Используйте крестовую отвертку Phillips #0, чтобы выкрутить девять винтов 50 мм на панели.
Аккуратно снимите заднюю панель
Осторожно: после снятия панели могут быть острые металлические кромки.
Шаг 6
Используйте крестовую отвертку Phillips #0, чтобы выкрутить винты 50 мм вокруг аккумулятора.
Аккуратно снимите аккумулятор, чтобы избежать повреждений.
Шаг 7

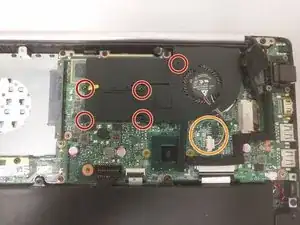

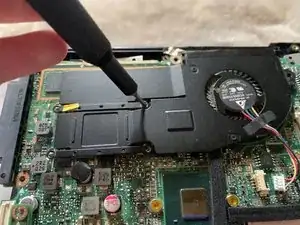

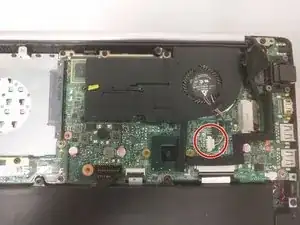

Используйте крестовую отвертку Phillips #0, чтобы выкрутить пять винтов 5 мм на вентиляторе.
Снимите защитную ленту с многокрасочных проводов.
Шаг 8

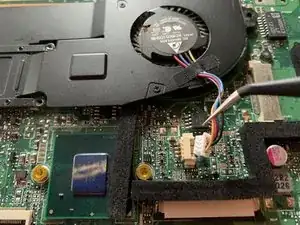

Используйте точные пинцеты, чтобы отсоединить провода и аккуратно удалить вентилятор.
Будьте осторожны, чтобы не повредить провода.
Шаг 9

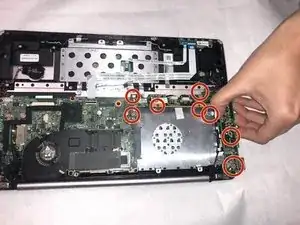

Используйте крестовую отвертку Phillips #0, чтобы выкрутить восемь винтов платы PCB длиной 6 мм.
Снимите печатную плату.
Шаг 10

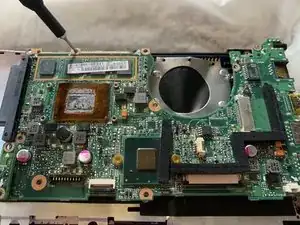

Используя отвертку Phillips #0, выкрутите винты 3,5 мм, окружающие материнскую плату.
Шаг 11

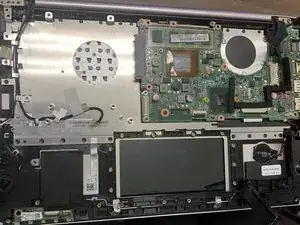

Аккуратно приподнимите материнскую плату и извлеките её из устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
