Замена клавиатуры Asus VivoBook S200E-RHI3T73
Клавиатура — основной компонент для ввода текста на любом вычислительном устройстве и одна из важнейших частей вашего ASUS VivoBook S200e-RHI3T73. Если вы заметили какие-либо механические повреждения, значительное скопление пыли и мусора или отсутствие отклика клавиатуры, возможно, пришло время её заменить.
Перед использованием этого руководства рекомендуется осмотреть клавиатуру вашего ASUS VivoBook S200e-RHI3T73 на предмет легко удаляемого мусора. Если кажется, что причиной может быть накопление частиц, попробуйте выдуть клавиатуру сжатым воздухом. Если это не решит проблему, следуйте этому руководству для замены клавиатуры ASUS VivoBook.
Обязательно отключите устройство от питания и полностью выключите его перед выполнением данного руководства.
Металлическая панель и сама клавиатура в шагах 5 и 6 очень легко деформируются! Будьте осторожны и аккуратны при снятии этих деталей, так как механические повреждения (например, изгиб) могут снизить вероятность возвращения устройства в исходное рабочее состояние.
Шаг 1
Используйте крестовую отвертку Phillips #0, чтобы выкрутить девять винтов 50 мм и приподнять панель.
Обратите внимание на острые кромки металла после снятия панели.
Шаг 2

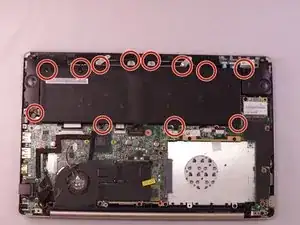

Используйте отвертку Phillips #0, чтобы выкрутить двенадцать винтов 50 мм вокруг батареи.
Осторожно извлеките аккумулятор, чтобы не повредить его.
Шаг 3

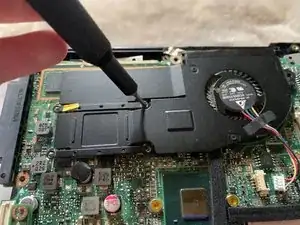

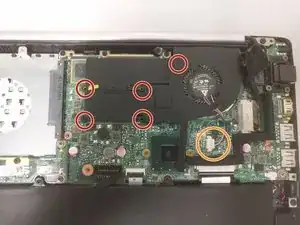

Используйте отвертку Phillips #0, чтобы выкрутить пять винтов 5 мм вокруг вентилятора.

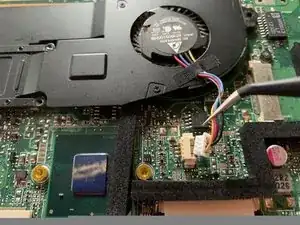

Используйте пинцет для точных работ, чтобы отключить кабели вентилятора.
Будьте осторожны при вытягивании кабелей.
Шаг 4

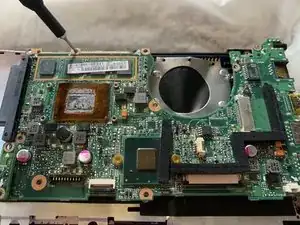

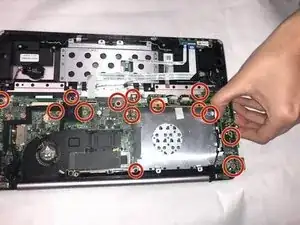

Используйте отвертку Phillips #0, чтобы выкрутить винты 3,5 мм вокруг материнской платы и винты 6 мм вокруг печатной платы (PCB).
Дважды проверьте наличие незакрученных винтов. Изгиб плат может повредить оборудование.
Шаг 5

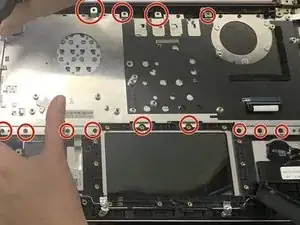

Используйте отвертку Phillips #0, чтобы выкрутить винты 50 мм по периметру металлической панели.
Осторожно — острые кромки металла.

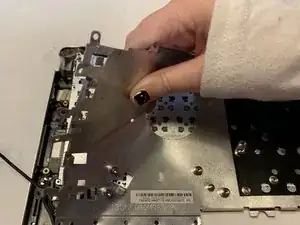

Аккуратно снимите панель. При неосторожном обращении она деформируется и её будет трудно вернуть на место.
Шаг 6

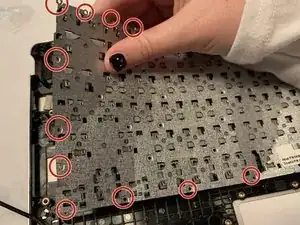

С помощью отвертки Phillips #0 выкрутите винты 50 мм, окружающие клавиатуру.
Осторожно — острые кромки металла.
Аккуратно снимите клавиатуру.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
