Замена разъема для наушников Surface Laptop Studio
В этом руководстве показано, как заменить вспомогательный порт, также известный как аудиопорт или разъем для наушников, в Microsoft Surface Laptop Studio. Это руководство очень простое и не требует большого количества инструментов. Вам может понадобиться заменить вспомогательный порт, если вы слышите статические помехи в аудиоустройстве или если он просто не работает. Этот ремонт должен занять около 15-20 минут.
Шаг 1
Удалите резиновую косметическую накладку вдоль внешнего края задней панели с помощью пинцета.
Шаг 2
Удалите две резиновые ножки на нижней части корпуса с помощью инструмента для открытия.
Шаг 3
Удалите два винта с помощью отвертки Torx T3.
Шаг 4
Удалите семь винтов, крепящих нижнюю часть корпуса, с помощью отвертки Torx T3.
Шаг 5
Аккуратно поднимите нижнюю часть корпуса и расположите ее над устройством.
Осторожно не повредите кабель батареи при перемещении нижней части корпуса.
Шаг 6
Отключите кабель батареи, поднимая язычок до щелчка.
Шаг 7

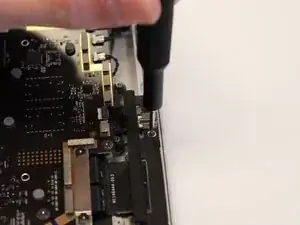

Уберите левую стойку ввода/вывода, открутив три винта M1109237 с помощью вашей отвертки Torx T3.
Шаг 8

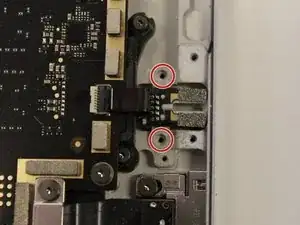

Удалите два винта M1168360 на разъеме для наушников с помощью вашей отвертки Torx T3.
Шаг 9

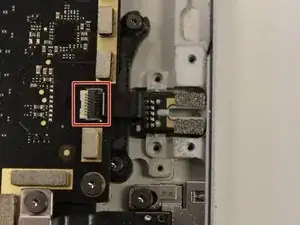

Поднимите защелку ZIF разъема для наушников.
Удалите шлейф из порта.
Шаг 10

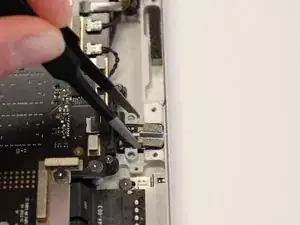

Поднимите разъем для наушников с помощью пинцета.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
