Замена порта Surface Link на Surface Laptop Studio
Это руководство по замене порта Surface Link на вашем устройстве. Это простое и короткое руководство, не требующее множества инструментов. Возможно, вам потребуется заменить порт Surface Link, если он не реагирует, но не переживайте — выполнение этой инструкции займёт немного времени.
Шаг 1
Снимите резиновую декоративную полоску вдоль внешнего края задней крышки с помощью пинцета.
Шаг 2
Снимите две резиновые ножки на нижней крышке с помощью монтажного инструмента.
Шаг 3
Удалите два винта крестовой отверткой Torx T3.
Шаг 4
Удалите семь винтов, крепящих нижнюю крышку, крестовой отверткой Torx T3.
Шаг 5
Осторожно приподнимите нижнюю крышку и отложите её над устройством.
Берегите кабель аккумулятора, чтобы не натянуть его при перемещении нижней крышки.
Шаг 6
Отключите кабель аккумулятора, подняв язычок до щелчка.
Шаг 7

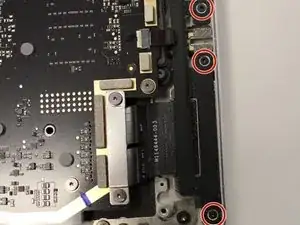

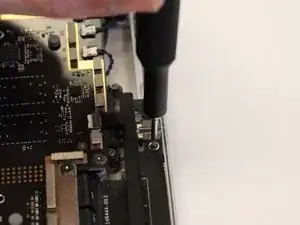

Снимите левый монтажный кронштейн портов, открутив три винта M1109237 крестовой отверткой Torx T3.
Шаг 8

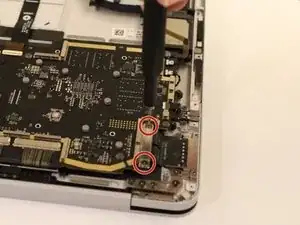

Удалите два винта M1149393, которые фиксируют ленточный кабель, крестовой отверткой Torx T3.
Шаг 9

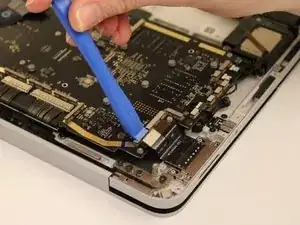

Осторожно отсоедините плоский разъём сверху, подняв его прямо вверх с помощью монтажного инструмента.
Шаг 10

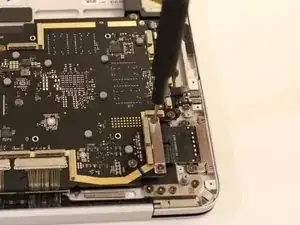

Удалите два винта M1149393, которые крепят порт Surface Link, крестовой отверткой Torx T3.
Шаг 11

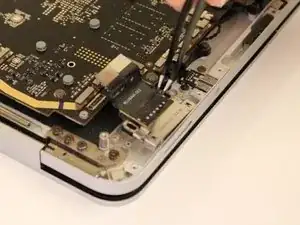

Поднимите порт Surface Link вверх и извлеките его с помощью пинцета.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
