Замена радиатора/термопасты HP Chromebook 11a-nb0013dx

Положите Chromebook нижней частью вверх.

Найдите 8 винтов на задней панели Chromebook.

Далее снимите 8 винтов (8 мм) с помощью отвёртки Phillips со битой #0.

Найдите 4 резиновые ножки на нижней части ноутбука.

Снимите их с помощью металлической лопатки или инструмента для вскрытия iFixit.

Переверните и откройте Chromebook.

Найдите шов вокруг клавиатуры и тачпада.

Используйте инструмент для вскрытия iFixit, чтобы отщёлкнуть клавиатуру от корпуса ноутбука.

Осторожно приподнимите клавиатуру и найдите две шлейфовые ленты, подключённые к материнской плате.

Используйте инструмент для вскрытия iFixit, чтобы поднять две защёлки на разъёмах с фиксатором без усилия вставки (ZIF).

Для этого подденьте кончиком инструмента для вскрытия iFixit небольшой фиксатор и аккуратно вытяните шлейф.

Затем полностью снимите клавиатуру и отложите в сторону.

Найдите разъём составного кабеля, соединяющий аккумулятор с материнской платой.

Снимите чёрную ленту, закрывающую разъём составного кабеля, с помощью прецизионных пинцетов.

Далее захватите край разъёма прецизионными пинцетами и медленно потяните кабель на себя.

Найдите разъём составного кабеля, соединяющий динамики с материнской платой.

С помощью прецизионных пинцетов отогните пластик, закрывающий разъём составного кабеля.

Затем захватите края разъёма составного кабеля прецизионными пинцетами и снимите, потянув в сторону аккумулятора.

Найдите кабель LDC, соединяющий экран с материнской платой.

С помощью прецизионных пинцетов отогните пластик, закрывающий разъём кабеля LDC.

Затем аккуратно потяните кабель LDC в сторону экрана с помощью прецизионных пинцетов.

Найдите шлейфы и их ZIF-разъёмы, соединяющие материнскую плату и допплатку.

Используйте прецизионные пинцеты, чтобы отогнуть пластик и открыть ZIF-разъёмы на концах каждой ленты.

Используйте инструмент для вскрытия iFixit, чтобы поднять фиксирующие язычки, удерживающие ленты.

Затем аккуратно вытяните каждую ленту.

В верхнем левом углу материнской платы аккуратно отсоедините составной кабель от платы.

Найдите 6 винтов, удерживающих материнскую плату на месте.

Используя отвёртку Phillips с битой #0, выкрутите 6 винтов (4 мм) и отложите их в сторону.

После удаления всех винтов снимите кронштейн USB-C в правом верхнем углу и отложите его в сторону.

Когда материнская плата не будет подключена ни к каким другим компонентам Chromebook, аккуратно извлеките её.

При извлечении поднимайте плату вверх и влево.

После того как вы вынете материнскую плату из ноутбука, переверните плату и найдите два винта 2 мм в радиаторе.

С помощью отвертки #000 Phillips снимите винты с радиатора.

После снятия винтов с радиатора снимите радиатор с материнской платы и положите его лицом вниз к себе.

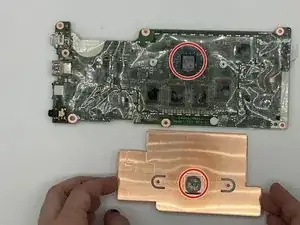

Найдите старые места нанесения термопасты. Чтобы заменить радиатор, удалите термопасту с радиатора и кристалла процессора с помощью микрофибровой тряпки и изопропилового спирта.

После очистки термопасты со старого радиатора вы можете установить новый радиатор.

Некоторые термопасты могут содержать тяжелые металлы. Некоторые тяжелые металлы являются канцерогенами и могут вызывать металлическое отравление. Не обращайтесь с термопастой голыми руками и обязательно прочитайте предупреждающие надписи на тюбике перед использованием.

После того как Вы очистили старую термопасту, возьмите новую и нанесите небольшое количество размером от зернышка риса до горошины в пластиковое окно на кристалле процессора. Равномерно распределите пасту тупым инструментом.

После нанесения пасты установите радиатор обратно.

Убедитесь, что квадратный вырез на радиаторе совмещён с кристаллом процессора, на который Вы нанесли пасту, а также совпадает с отверстиями для винтов на материнской плате.
