Замена материнской платы HP Chromebook 11a-nb0013dx
Если система охлаждения в вашем HP Chromebook 11a-nb0013dx работает неправильно, Chromebook может быть горячим на ощупь, иметь проблемы с производительностью или внезапно отключаться.
В этом Chromebook система охлаждения расположена внутри материнской платы. По этой причине повреждённая материнская плата может вызывать перегрев. Если повторное нанесение термопасты не устранило проблему перегрева, возможно материнская плата повреждена и требует замены.
Перед началом руководства убедитесь, что вы полностью выключили Chromebook.
Шаг 1

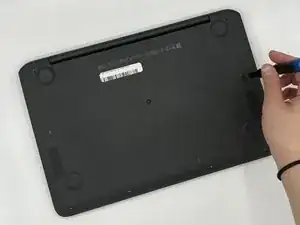

Положите Chromebook нижней частью вверх.

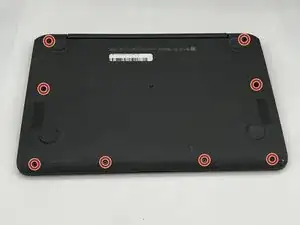

Найдите 8 винтов на задней крышке Chromebook.
Далее удалите 8 винтов (8 мм), используя крестовую отвёртку с битой #0.
Шаг 2

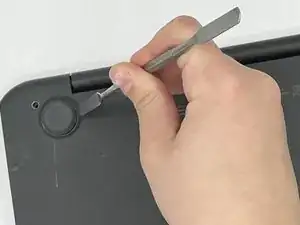

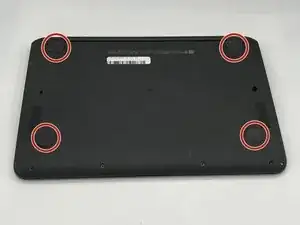

Найдите 4 резиновые ножки на нижней части ноутбука.
Снимите их с помощью металлической лопатки или пластиковой карты для вскрытия iFixit.
Шаг 3

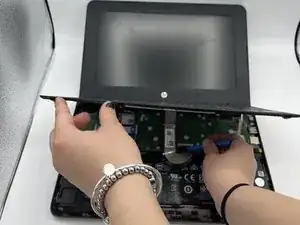

Переверните и откройте Chromebook.
Найдите зазор вдоль клавиатуры и тачпада.

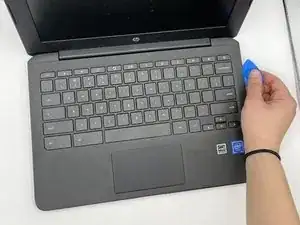

Используйте пластиковую карту для вскрытия iFixit, чтобы поддеть клавиатуру и отделить её от корпуса.
Шаг 4
Осторожно приподнимите клавиатуру и найдите два шлейфа, подключённых к материнской плате.
Используйте инструмент для вскрытия iFixit, чтобы приподнять две защёлки на разъёмах с нулевым усилием вставки (ZIF).
Для этого подденьте кончиком инструмента для вскрытия iFixit маленькую фиксирующую планку и аккуратно вытяните шлейф.
Затем полностью снимите клавиатуру и отложите в сторону.
Шаг 5

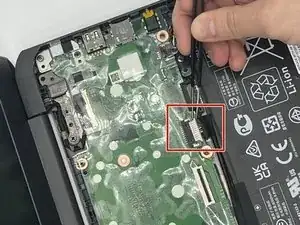

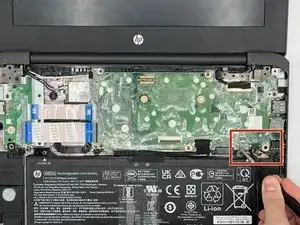

Найдите питательный шлейф, соединяющий батарею с материнской платой.
С помощью точных пинцетов отогните чёрную ленту, закрывающую питательный шлейф.
Далее захватите край разъёма точными пинцетами и медленно потяните шлейф на себя.
Шаг 6

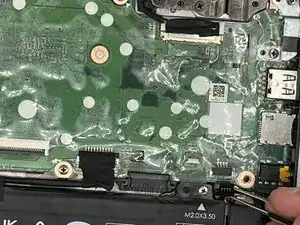

Найдите шлейф динамиков, соединяющий динамики с материнской платой.
Используя точные пинцеты, отогните пластиковую ленту, закрывающую шлейф динамиков.
Затем захватите края разъёма точными пинцетами и извлеките, тянув в сторону батареи.
Шаг 7

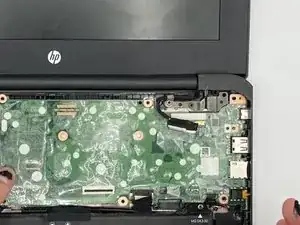

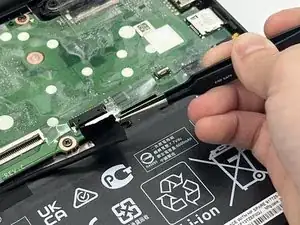

Найдите LVDS-шлейф, соединяющий экран с материнской платой.
Используя точные пинцеты, отогните пластик, закрывающий разъём LVDS-шлейфа.
Затем аккуратно потяните LVDS-шлейф в сторону экрана.
Шаг 8

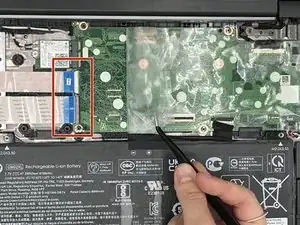

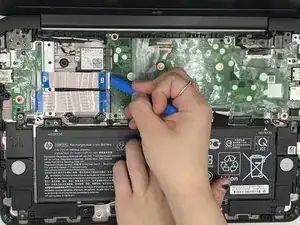

Найдите шлейфы и их ZIF-разъёмы, соединяющие материнскую плату и дочернюю плату.
С помощью точных пинцетов отогните пластиковую ленту и обнажите ZIF-разъёмы на концах каждого шлейфа.
Используйте инструмент для вскрытия iFixit, чтобы приподнять фиксирующую планку, удерживающую шлейфы на месте.
Затем аккуратно выньте каждый шлейф.

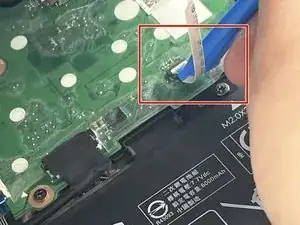

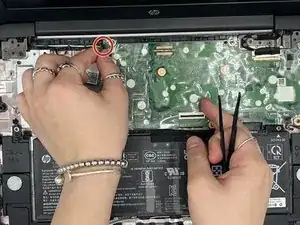

В верхнем левом углу материнской платы аккуратно отключите питательный шлейф от материнской платы.
Шаг 9

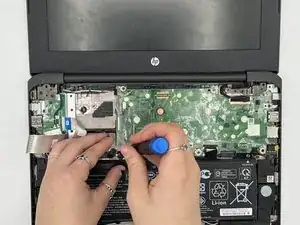

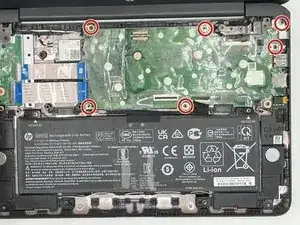

Найдите 6 винтов, удерживающих материнскую плату.
Используя крестовую отвёртку с битой #0, выкрутите 6 винтов (4 мм) и отложите их в сторону.

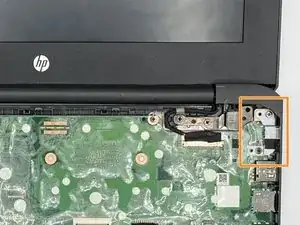

После удаления всех винтов снимите крепление USB-C в верхнем правом углу и отложите в сторону.
Шаг 10

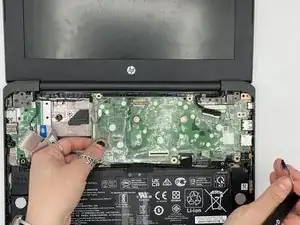

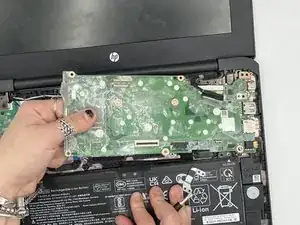

После того как материнская плата не подключена к остальным компонентам Chromebook, аккуратно извлеките её.
При извлечении поднимите плату вверх и влево.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
